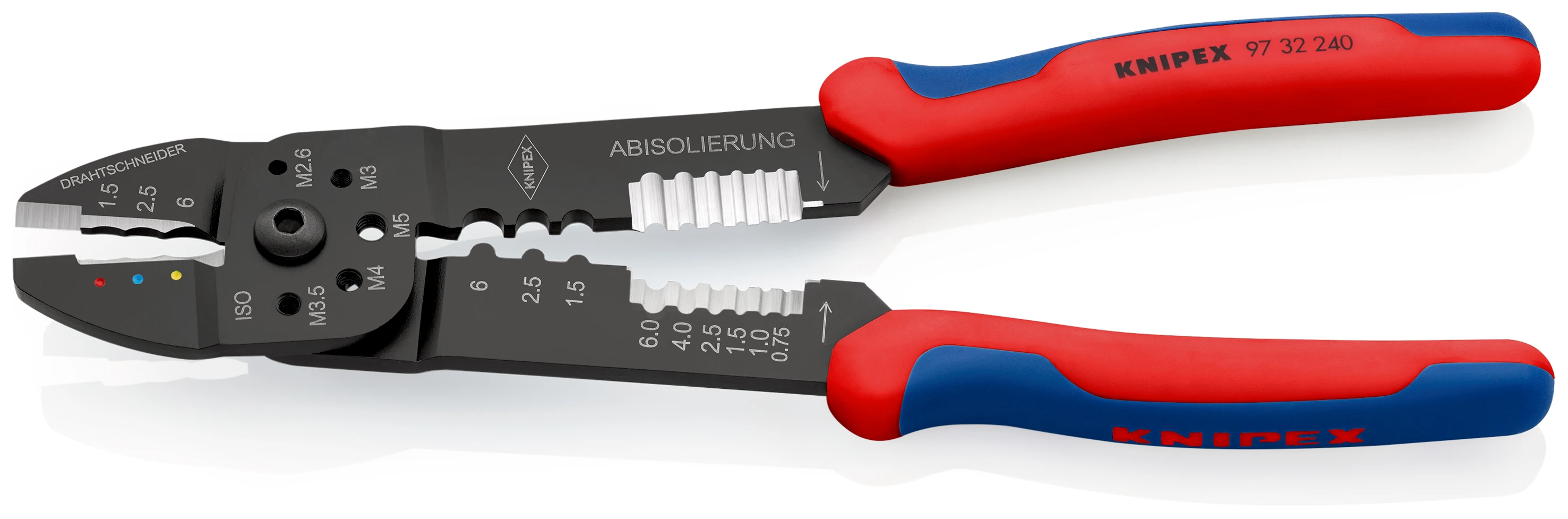

KNIPEX 97 32 240 – szczypce do zagniatania końcówek kablowych 0,5–6 mm²

KNIPEX 97 32 240 – zagniatanie, cięcie i przygotowanie przewodu jednym narzędziem

KNIPEX 97 32 240 łączy kilka czynności potrzebnych podczas przygotowywania połączeń elektrycznych. Jednymi szczypcami można zagniatać końcówki kablowe, ciąć przewody, zdejmować izolację oraz skracać miedziane i mosiężne śruby, dzięki czemu przy wielu typowych pracach montażowych nie trzeba sięgać po kilka osobnych narzędzi.

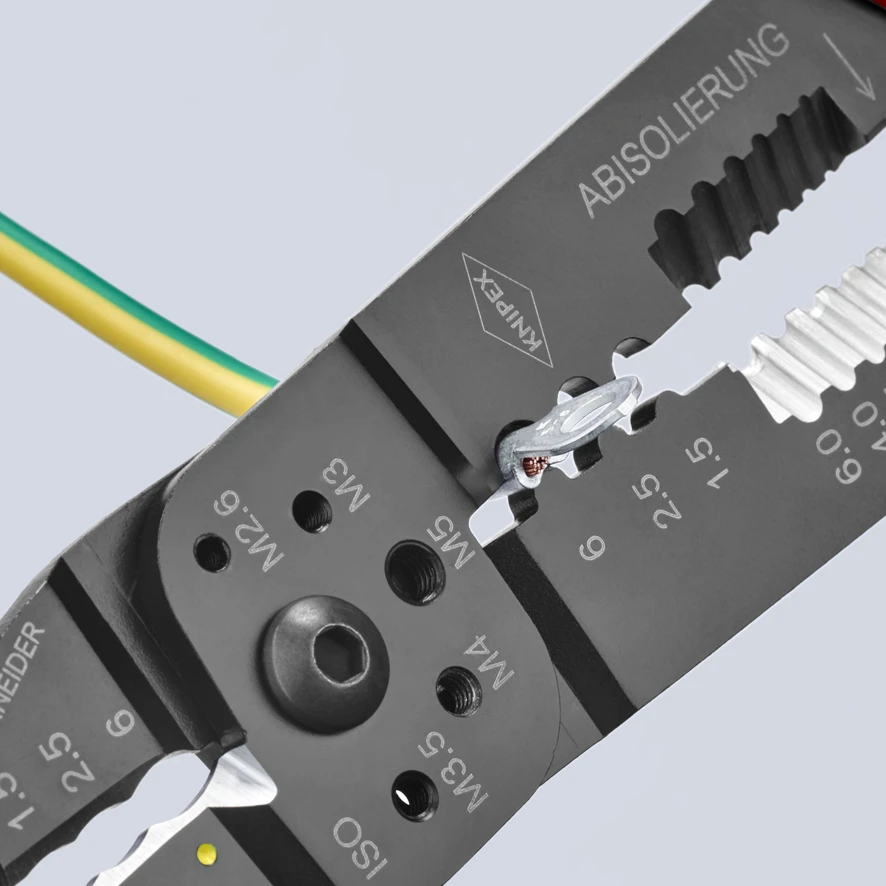

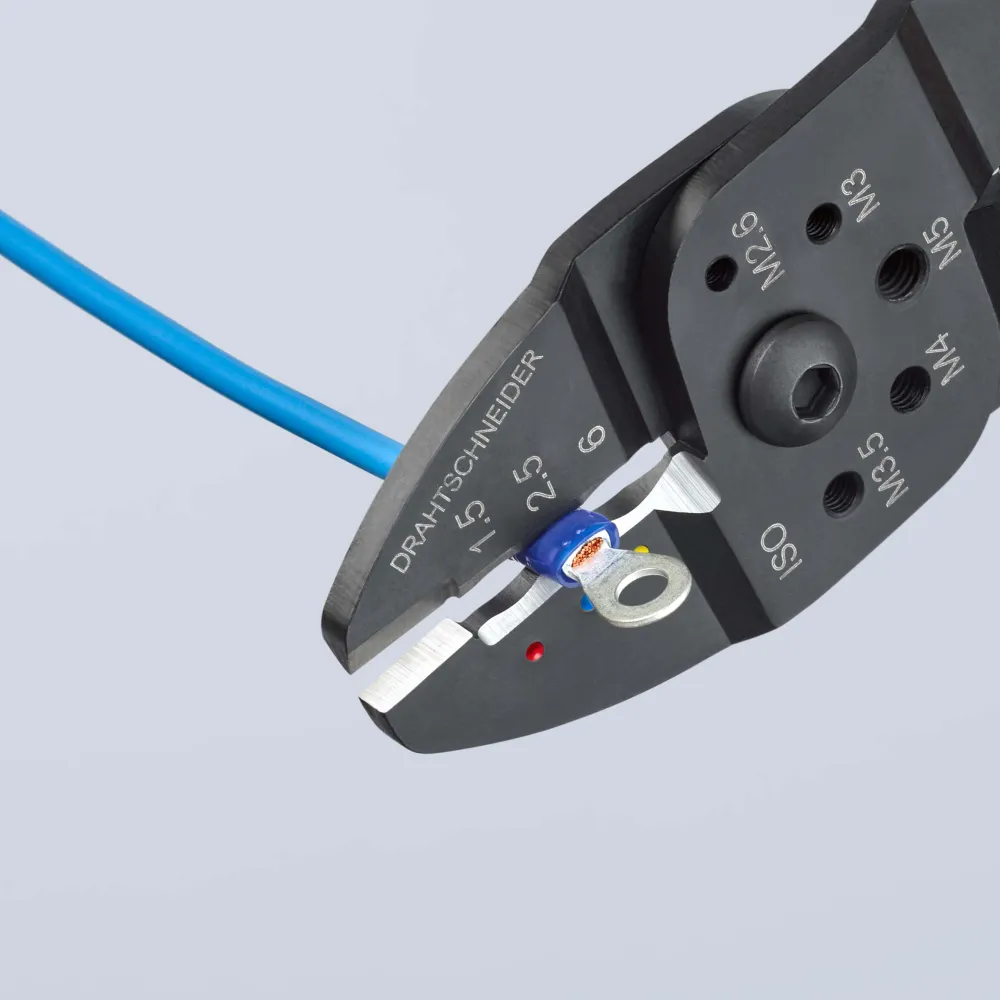

Zakres zagniatania wynosi 0,5–6,0 mm² / AWG 20–10. Trzy profile zaciskowe są przeznaczone m.in. do izolowanych końcówek i złączy kablowych, złączek tulejowych z izolacją termokurczliwą oraz nieizolowanych końcówek kablowych zgodnych z DIN 46234.

Jakie końcówki można zagniatać KNIPEX 97 32 240?

Dobór zaciskarki powinien wynikać przede wszystkim z rodzaju końcówki, a nie tylko z przekroju przewodu. Model 97 32 240 jest przeznaczony do:

• izolowanych końcówek kablowych,
• izolowanych złączy kablowych,
• złączek kablowych tulejowych z izolacją termokurczliwą,
• nieizolowanych końcówek kablowych zgodnych z DIN 46234.

Zakres 0,5–6,0 mm² dotyczy zagniatania. Nie należy automatycznie traktować go jako deklarowanego przez KNIPEX zakresu cięcia przewodów lub ściągania izolacji, ponieważ dla tych dwóch funkcji karta dokładnego SKU nie podaje osobnych wartości liczbowych.

To nie jest typowa zaciskarka do tulejek kablowych DIN 46228

Określenia „końcówka kablowa” i „tulejka kablowa” bywają używane zamiennie, ale technicznie oznaczają różne elementy. KNIPEX 97 32 240 jest przeznaczony do określonych końcówek i złączy kablowych; nie należy wybierać go automatycznie jako narzędzia do tulejek zakładanych na końce wielodrutowych żył przewodu.

Jeżeli głównym zadaniem jest regularne zagniatanie tulejek kablowych zgodnych z DIN 46228, lepszym wyborem będzie dedykowana, samonastawna KNIPEX 97 55 14, która automatycznie dopasowuje się do tulejek w zakresie 0,08–16 mm².

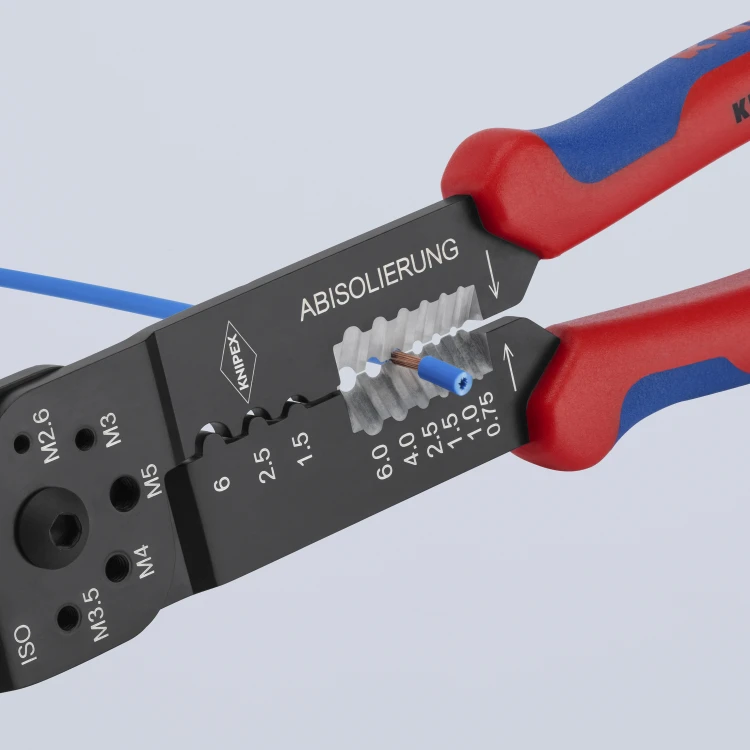

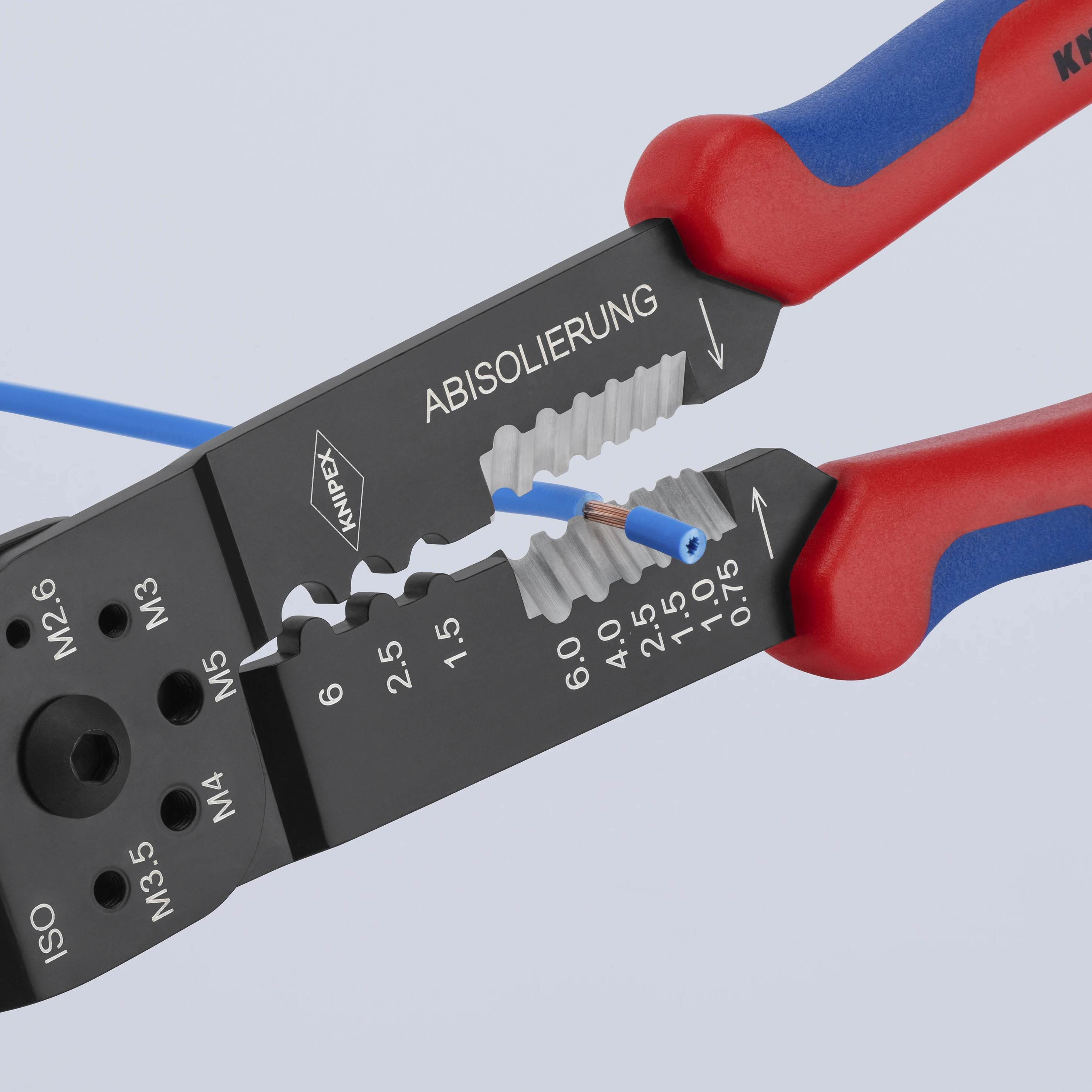

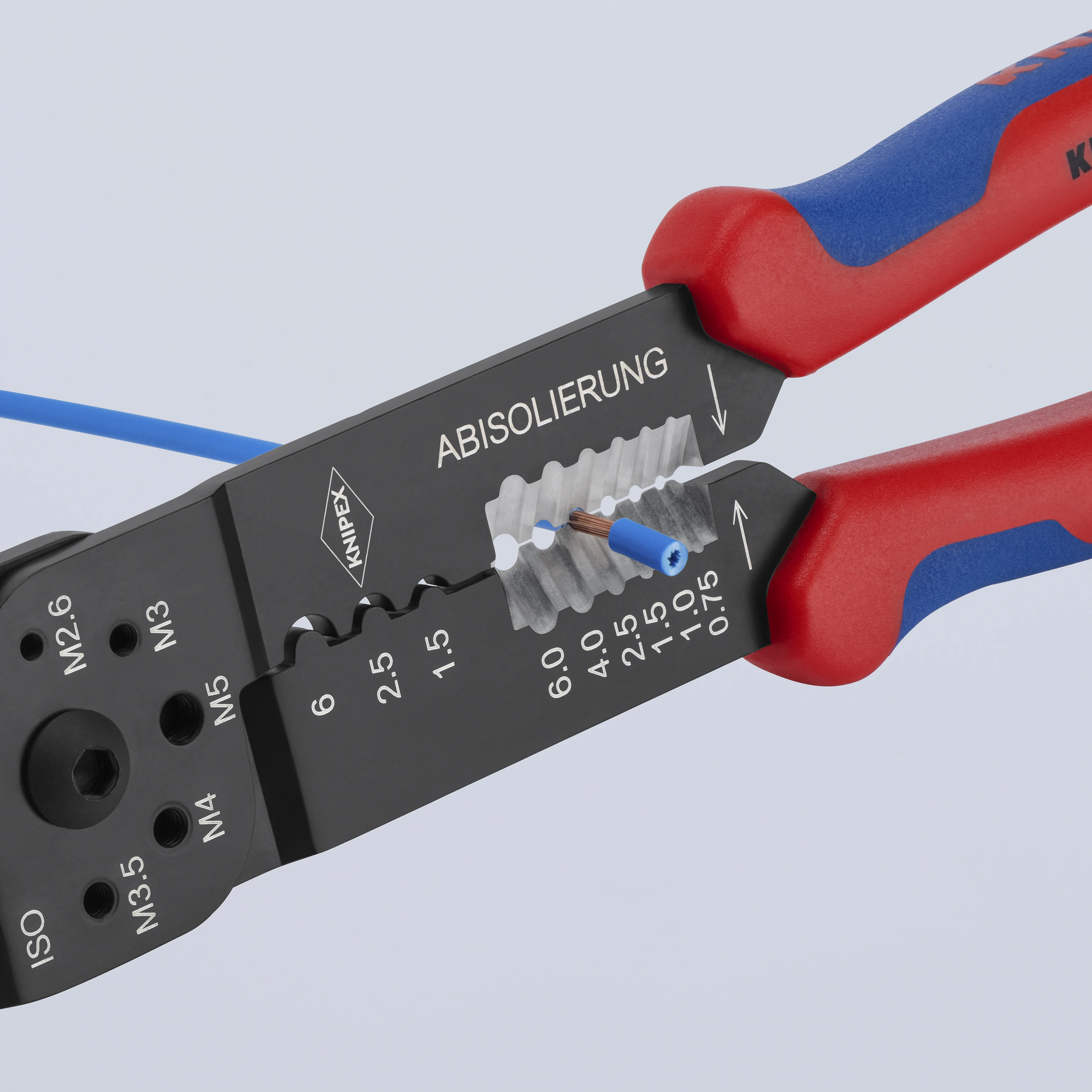

Cięcie przewodu i zdejmowanie izolacji

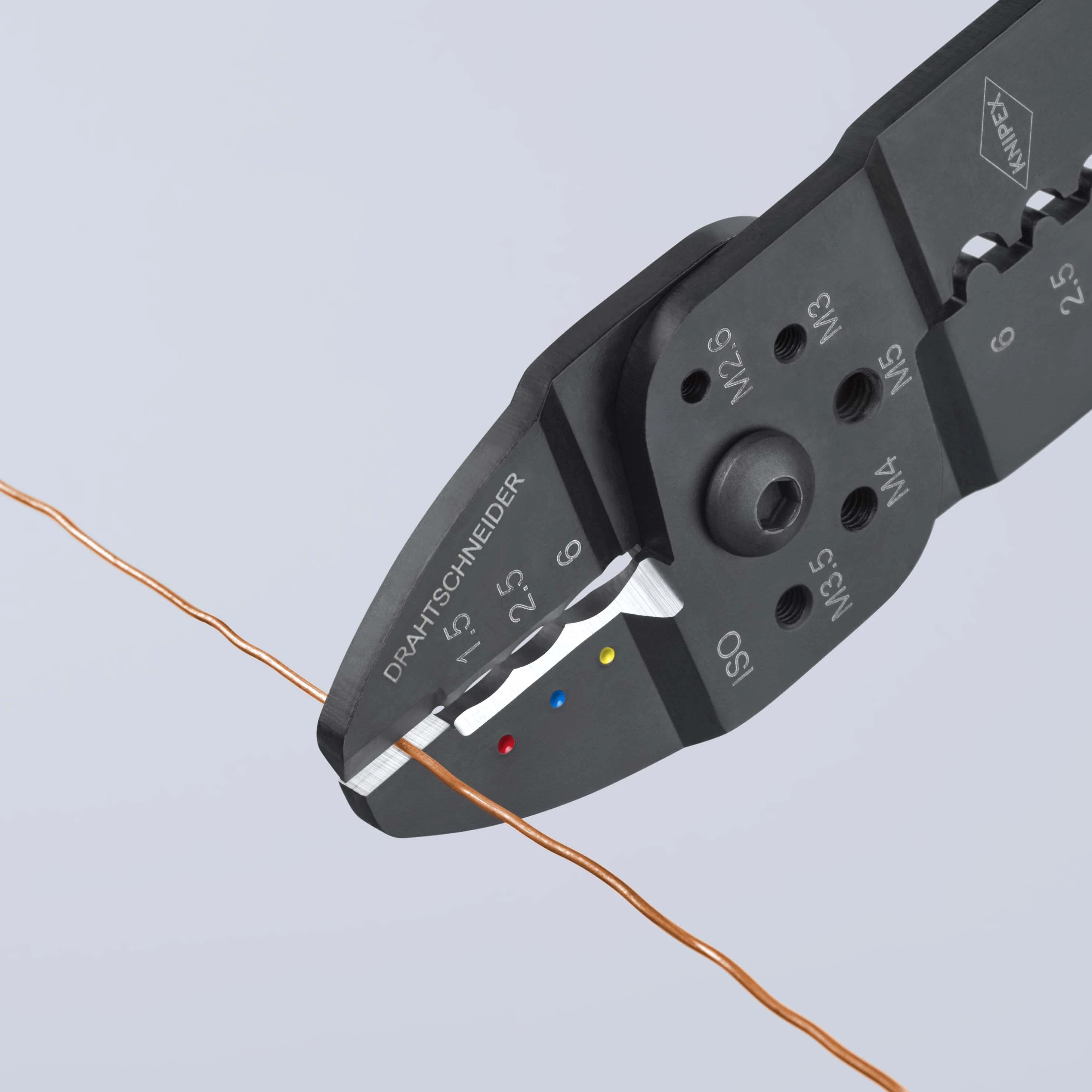

Część robocza szczypiec umożliwia również cięcie kabli i zdejmowanie izolacji z przewodów. Dzięki temu 97 32 240 może obsłużyć kilka kolejnych etapów przygotowania przewodu przed wykonaniem zacisku.

To rozwiązanie jest szczególnie praktyczne podczas prac montażowych i serwisowych, gdy ważne są uniwersalność oraz ograniczenie liczby narzędzi noszonych przy sobie.

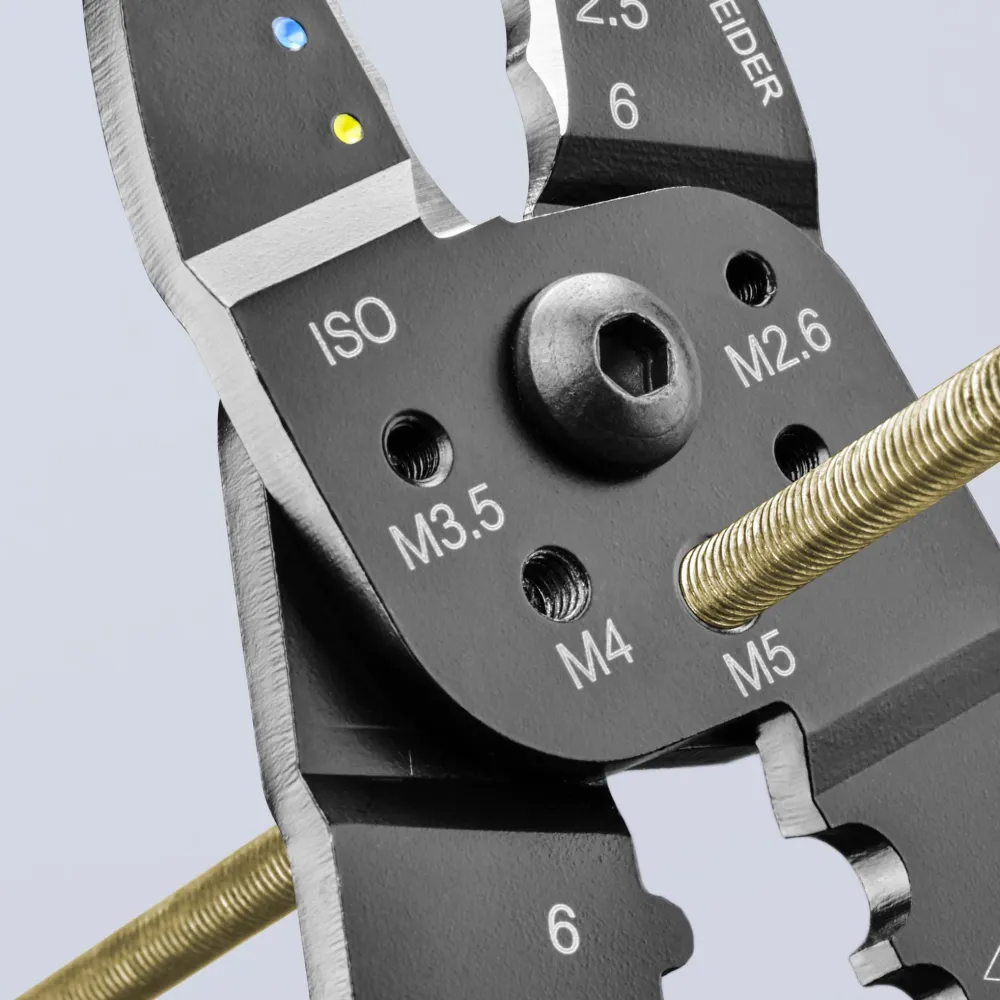

Otwory do skracania śrub M2,6–M5

W korpusie znajdują się gwintowane otwory przeznaczone do skracania miedzianych i mosiężnych śrub w rozmiarach:

• M2,6,
• M3,
• M3,5,
• M4,
• M5.

Gwintowany otwór prowadzi śrubę podczas przecinania, co pozwala przygotować odpowiednią długość bez stosowania osobnego obcinaka do tego zadania.

Skręcany przegub – stabilna i równomierna praca

Konstrukcja wykorzystuje skręcane złącze, które zwiększa stabilność narzędzia i zapewnia równomierny ruch ramion. Ma to znaczenie podczas ustawiania końcówki w profilu zaciskowym i kontrolowania ruchu szczypiec w trakcie pracy.

97 32 240 jest klasycznym wielofunkcyjnym narzędziem ręcznym. Jeżeli wymagana jest zaciskarka z blokadą wymuszoną, kontrolą pełnego cyklu zagniatania i wymiennymi matrycami, warto przejść do bardziej wyspecjalizowanego systemu, np. KNIPEX MultiCrimp.

KNIPEX 97 32 240 czy 97 22 240 – jaka jest różnica?

Oba modele mają długość 240 mm, zakres zagniatania 0,5–6,0 mm² i łączą zagniatanie z cięciem przewodów, zdejmowaniem izolacji oraz skracaniem śrub. Najważniejsza różnica dotyczy rodzaju nieizolowanych końcówek.
