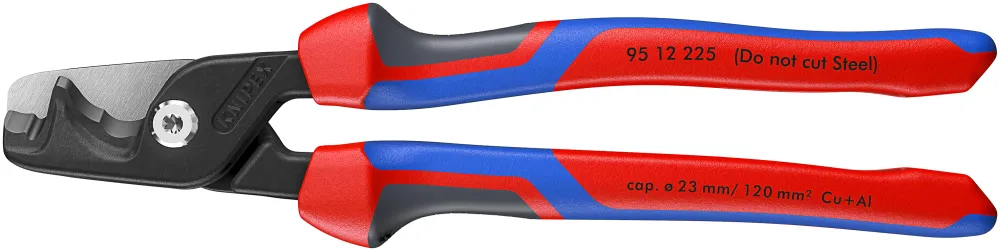

KNIPEX 95 12 225 StepCut XL – nożyce do kabli Cu/Al 225 mm ze stopniowanymi krawędziami tnącymi

KNIPEX 95 12 225 StepCut XL – duże kable bez sięgania od razu po nożyce zapadkowe

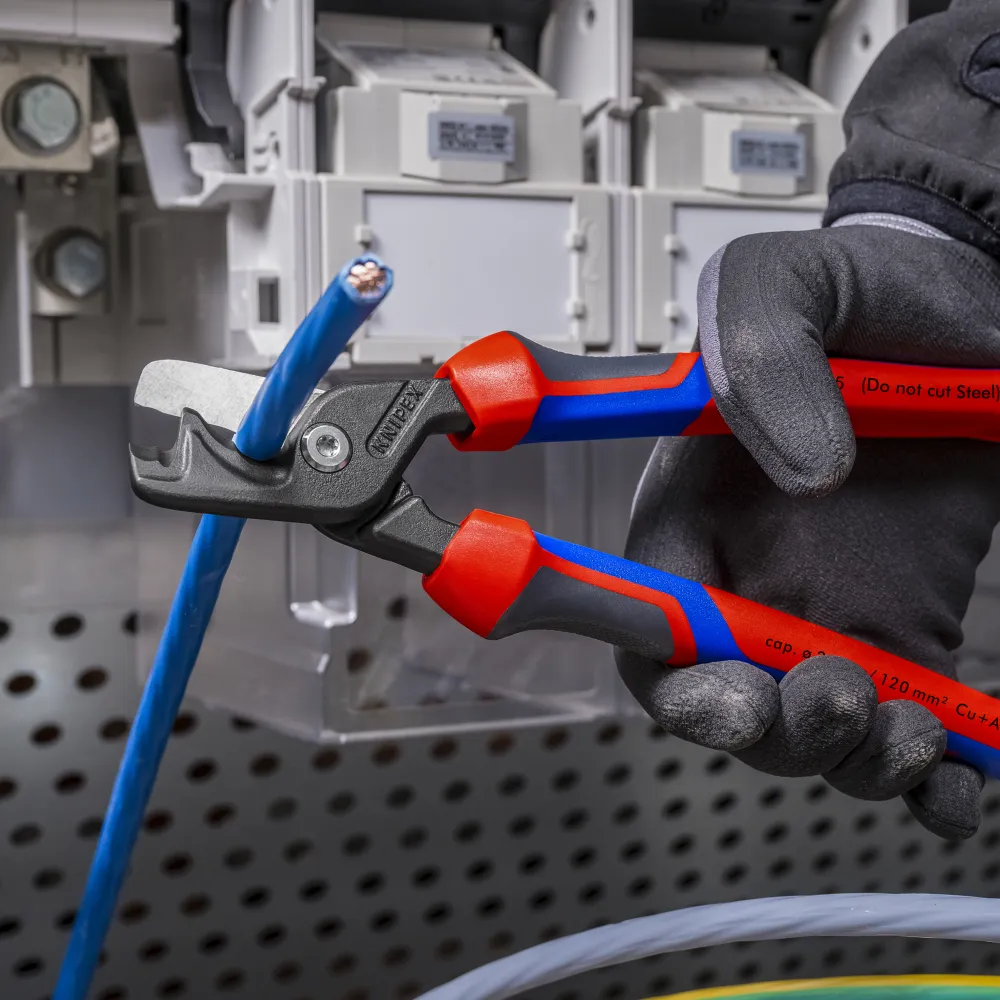

KNIPEX 95 12 225 StepCut XL to nożyce przeznaczone do dużych kabli miedzianych i aluminiowych, gdy klasyczne kompaktowe nożyce zaczynają wymagać zbyt dużej siły, ale większe nożyce zapadkowe lub dwuręczne byłyby nieporęczne.

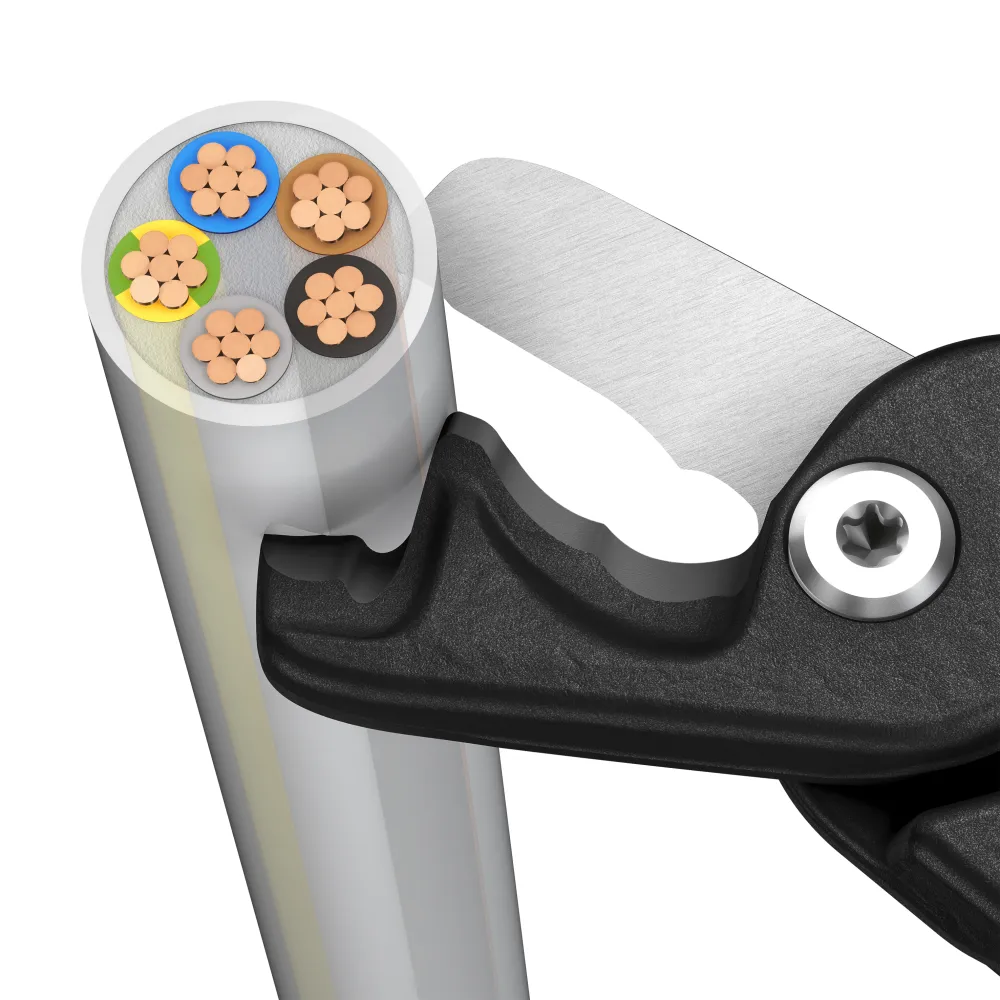

Długie ramiona, przegub o zwiększonym przełożeniu oraz specjalnie ukształtowane krawędzie tnące pozwalają ciąć przewody jednożyłowe Cu/Al do 35 mm², wielożyłowe do 70 mm² oraz drobnożyłowe do 120 mm².

Dwie strefy cięcia – główna krawędź i przednie nacinanie

StepCut XL nie wykorzystuje jednej uniwersalnej strefy ostrza. Konstrukcja ma dwa obszary robocze, które odpowiadają za różne etapy cięcia.

Stopniowana główna krawędź tnąca utrzymuje zarówno mniejsze, jak i większe kable możliwie blisko przegubu. W tej części narzędzia przełożenie jest najkorzystniejsze, dlatego do przecięcia przewodu potrzeba mniej siły.

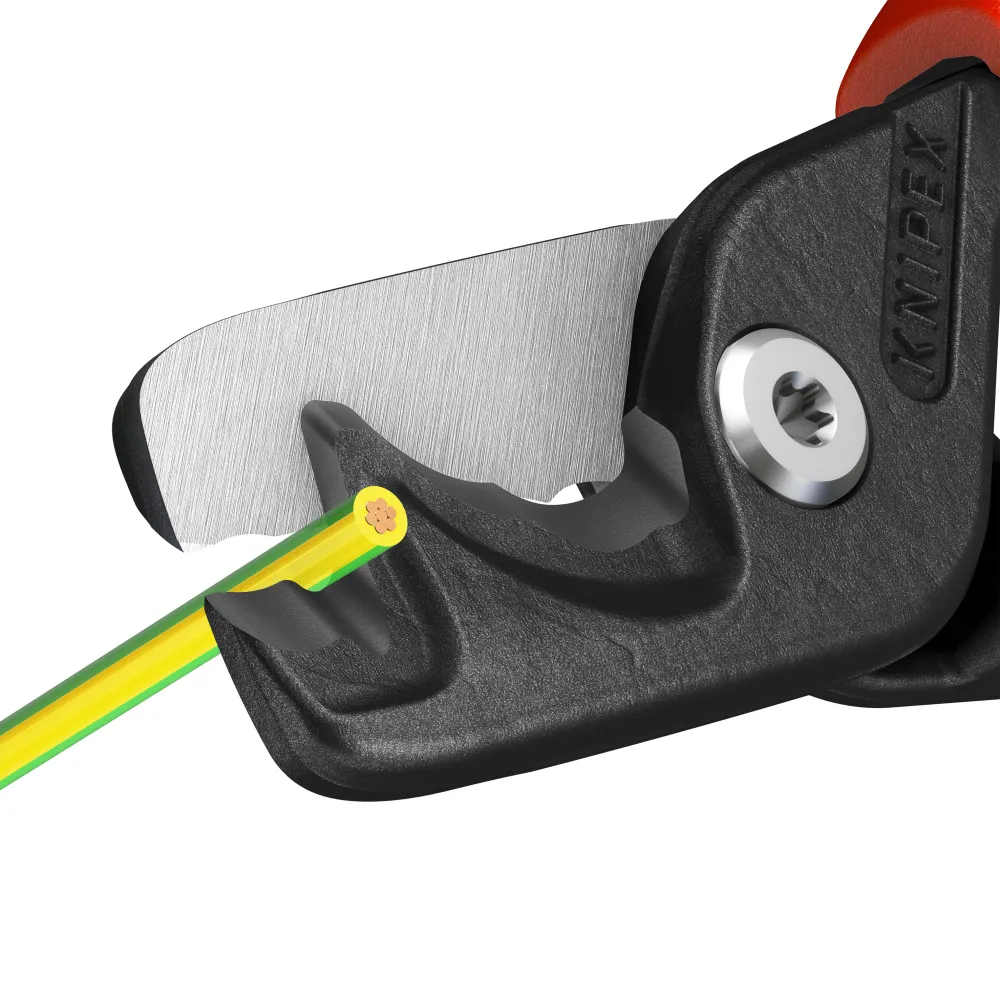

Przednia krawędź tnąca służy do stopniowego nacinania bardzo dużych kabli. Zamiast próbować przeciąć cały przekrój jednym zamknięciem rękojeści, przewód można przecinać etapami.

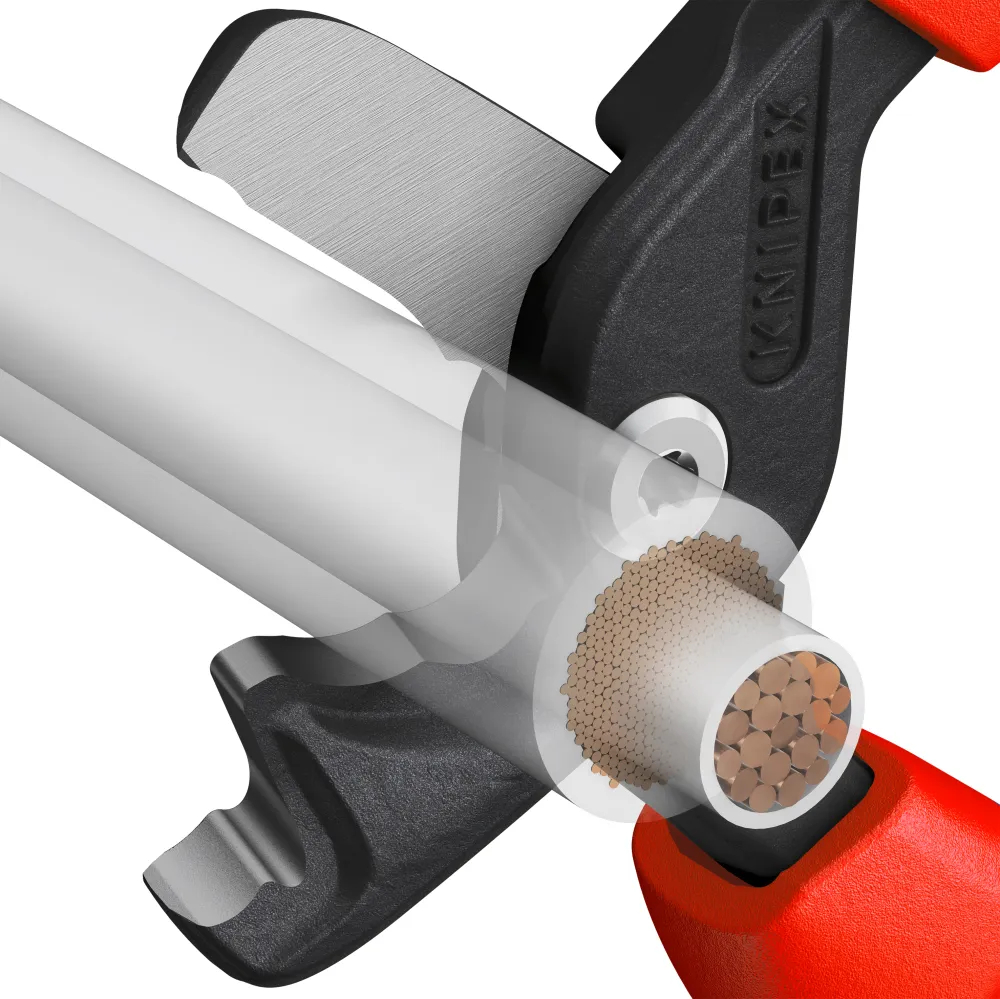

Stopniowane ostrza ograniczają wysuwanie się kabla

Charakterystyczne stopnie głównej krawędzi prowadzą kabel w kierunku przegubu i ograniczają jego wysuwanie się podczas cięcia.

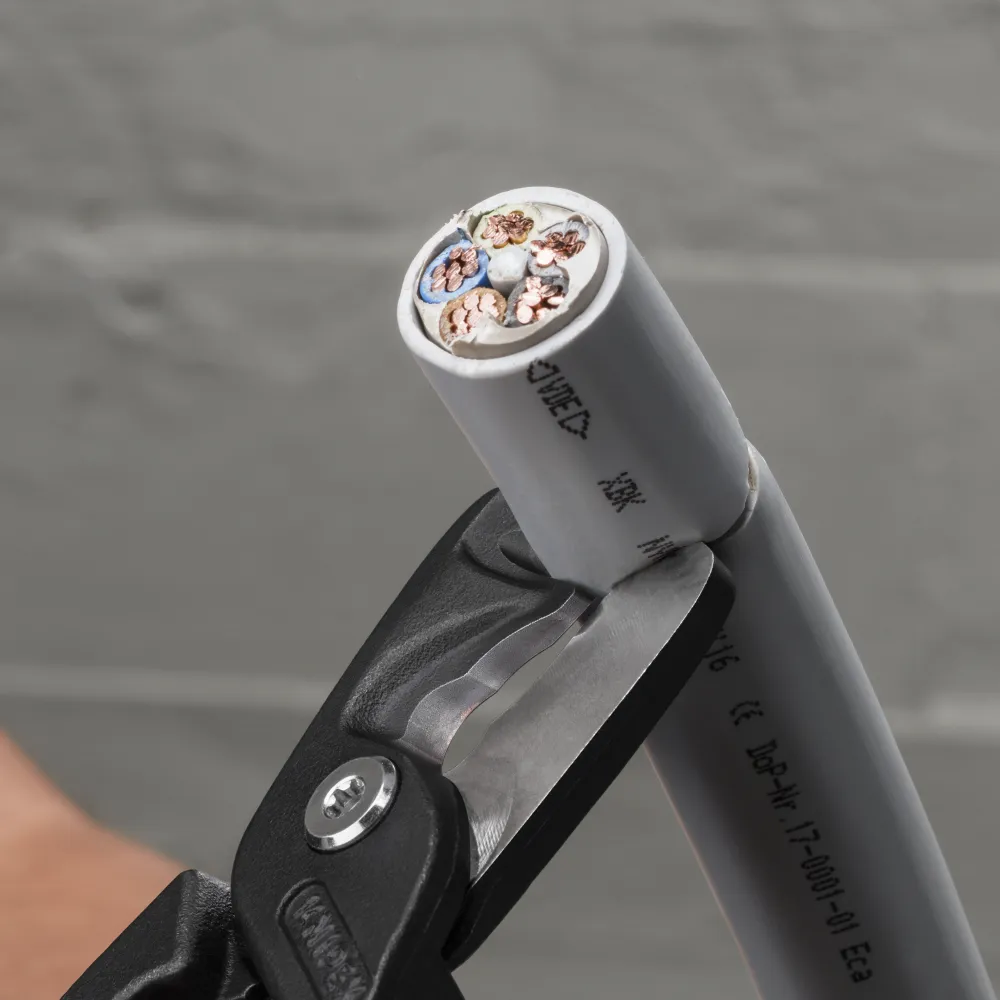

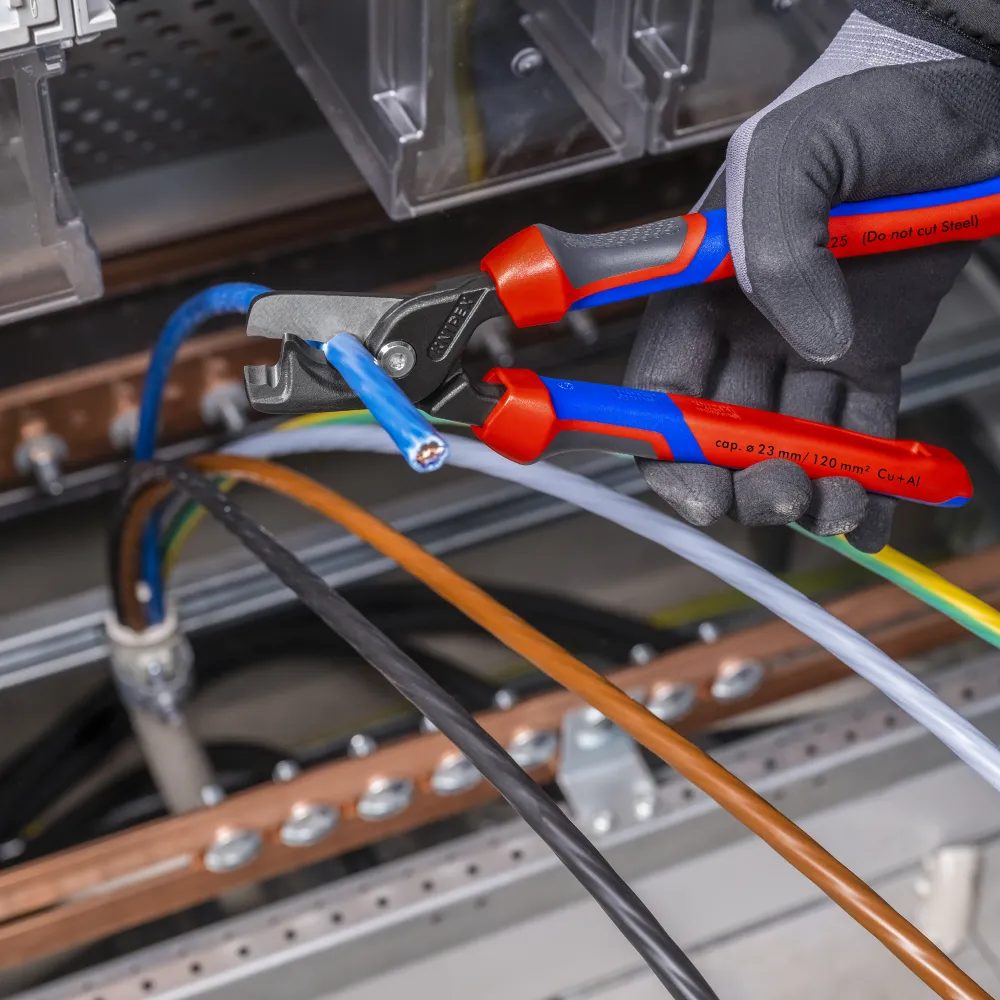

Dzięki temu narzędzie wykorzystuje korzystniejszy punkt dźwigni również wtedy, gdy średnica przewodu jest duża. Rozwiązanie jest szczególnie odczuwalne przy kablach wielożyłowych stosowanych w instalacjach przemysłowych, zasilaniu obiektów i dużych przewodach uziemiających.

Duże kable można ciąć etapami

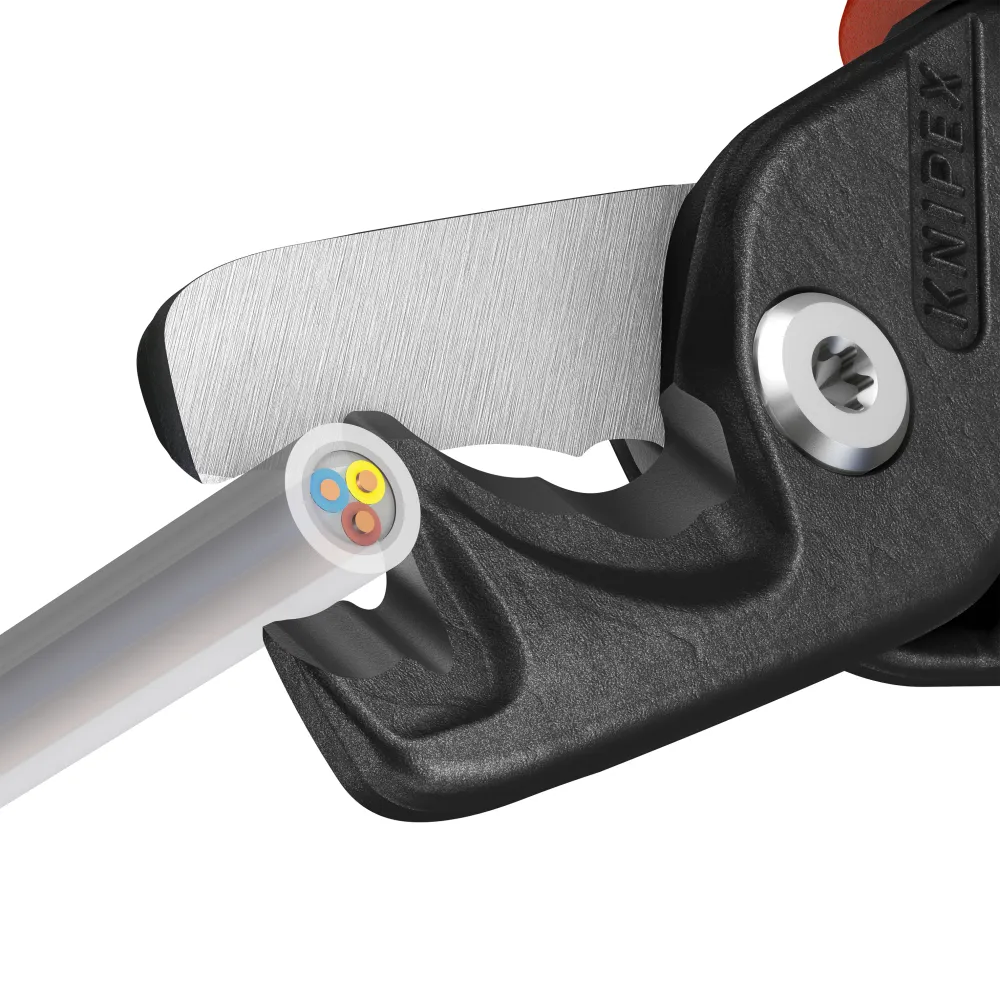

Przednia część ostrzy działa podobnie do strefy nacinającej. Przy bardzo dużym przewodzie StepCut XL pozwala najpierw przeciąć część przekroju, a następnie przesunąć kabel i wykonać kolejne cięcie.

KNIPEX wskazuje tę metodę między innymi przy dużych kablach wielo- i drobnożyłowych, które standardowymi nożycami jednoręcznymi byłyby trudne do przecięcia.

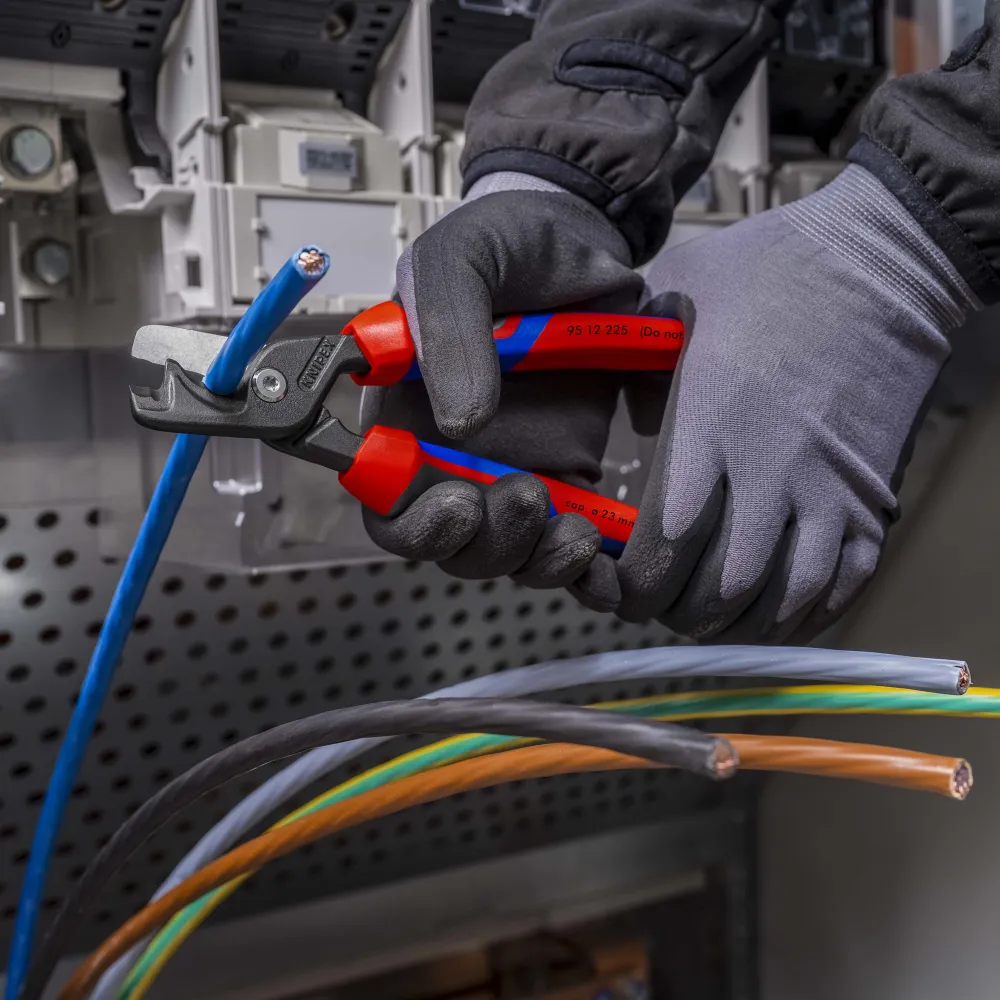

Praca jedną lub dwiema rękami

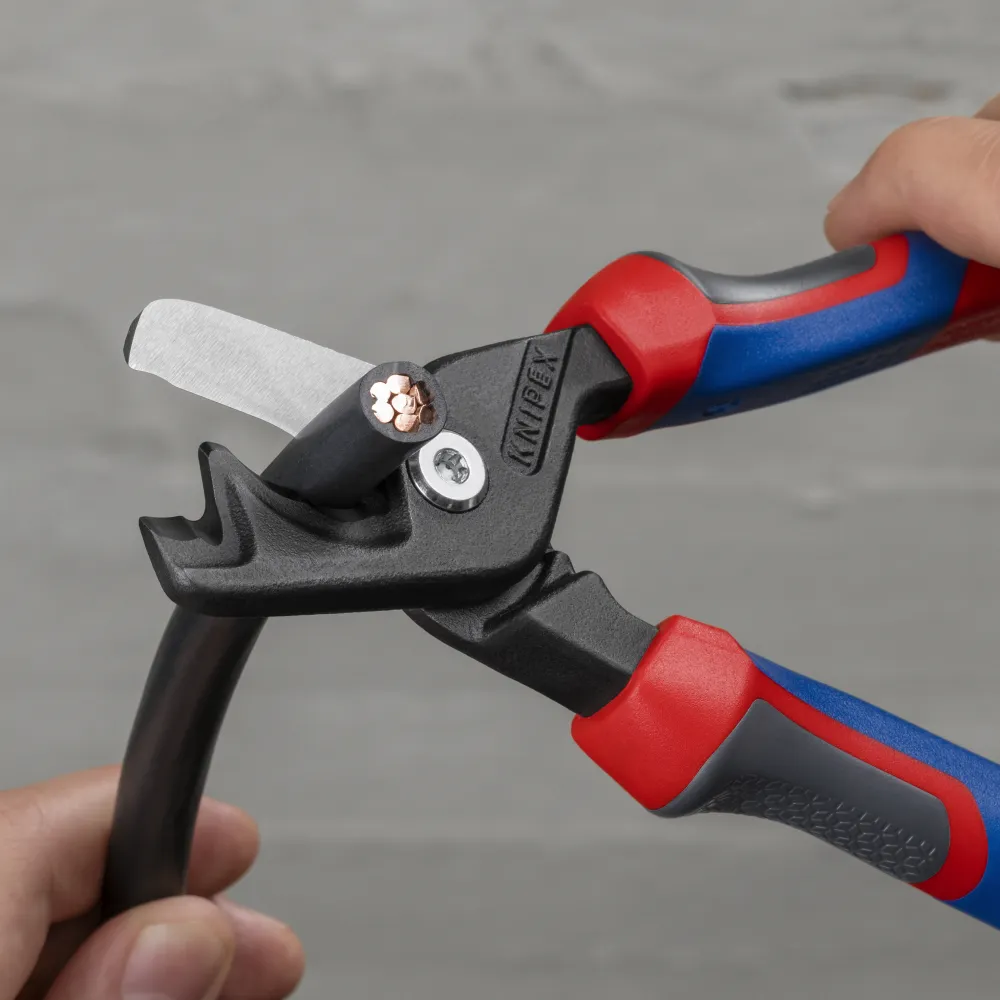

Rękojeści zostały wydłużone w kierunku przegubu, a ich rozwarcie przy większych przewodach pozostaje stosunkowo niewielkie. Pozwala to prowadzić nożyce jedną ręką przy wielu typowych cięciach, a przy większym obciążeniu wykorzystać obie ręce.

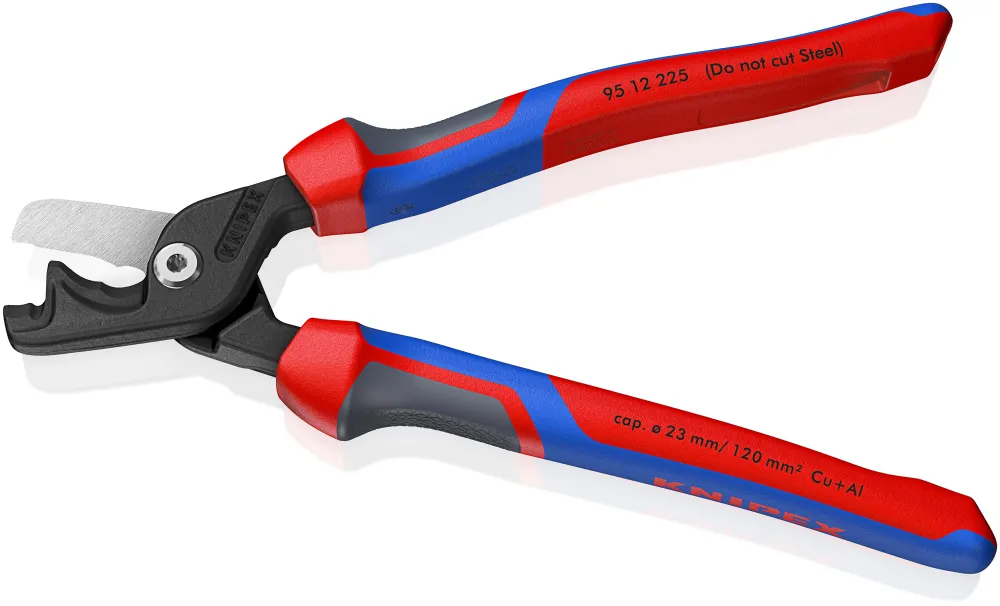

StepCut XL ma długość 225 mm, dzięki czemu oferuje znacznie większą dźwignię niż kompaktowy StepCut 160 mm, ale nadal pozostaje zdecydowanie mniejszy od typowych dużych nożyc dwuręcznych.

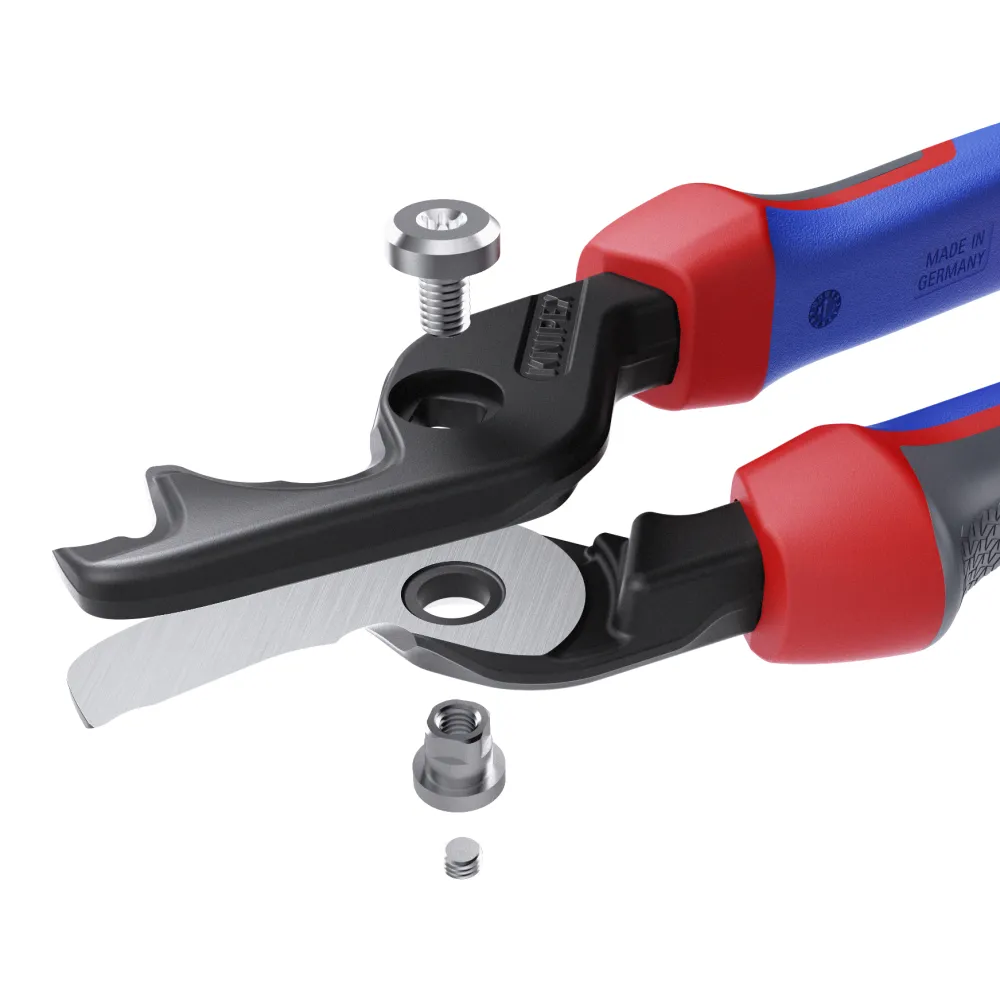

Regulowany przegub o zwiększonym przełożeniu

Skręcany przegub został zaprojektowany tak, aby zapewniać wysokie przełożenie i płynną pracę. Konstrukcja umożliwia również regulację połączenia.

W praktyce oznacza to precyzyjniejsze prowadzenie ostrzy i możliwość utrzymania właściwej pracy mechanizmu podczas długotrwałego użytkowania.

Ostrza około 56 HRC i specjalna stal narzędziowa

StepCut XL jest wykonany z wysokiej jakości specjalnej stali narzędziowej, kutej i hartowanej olejowo. Krawędzie tnące są dodatkowo hartowane laserowo do około 56 HRC.

Narzędzie jest przeznaczone do kabli miedzianych i aluminiowych w podanych zakresach. Nie należy używać go do kabli ze stalowym wzmocnieniem, np. ACSR.

Smukła główka i zabezpieczenie palców

Pomimo dużej wydajności cięcia główka pozostaje stosunkowo smukła, dzięki czemu łatwiej dostać się do kabla w szafie, rozdzielni lub instalacji o ograniczonej przestrzeni.

Zintegrowany ogranicznik zapobiega nadmiernemu zbliżeniu rękojeści i zmniejsza ryzyko przytrzaśnięcia palców lub uszkodzenia rękawic.

Rękojeści Comfort z KNIPEXtend

Wariant 95 12 225 jest wyposażony w trzykomponentowe rękojeści Comfort, zaprojektowane z myślą o pracy wymagającej większej siły.

W rękojeściach znajdują się również dwa interfejsy KNIPEXtend, które umożliwiają montaż kompatybilnych akcesoriów systemu KNIPEX.

StepCut 160 czy StepCut XL 225?

Oba modele wykorzystują ideę stopniowanych krawędzi, ale są przeznaczone do innego zakresu pracy.

95 12 225 czy 95 18 225 VDE?

Oba modele mają tę samą geometrię StepCut XL i ten sam zakres cięcia. Różnią się przede wszystkim wykonaniem rękojeści.

95 12 225 ma rękojeści Comfort z interfejsami KNIPEXtend i nie jest narzędziem VDE. Model 95 18 225 ma izolowane wielokomponentowe rękojeści i jest przeznaczony do zastosowań wymagających narzędzia VDE zgodnego z DIN EN 60900 / IEC 60900.

StepCut XL czy nożyce zapadkowe?

StepCut XL zajmuje miejsce pomiędzy kompaktowymi nożycami jednoręcznymi a dużymi nożycami zapadkowymi. Przy kablach mieszczących się w jego zakresie może wykonać cięcie w niewielkiej liczbie ruchów i bez mechanizmu zapadkowego.

Nożyce zapadkowe pozostają lepszym wyborem przy bardzo dużych przekrojach przekraczających możliwości StepCut XL lub wtedy, gdy priorytetem jest minimalizacja siły pojedynczego ruchu, a nie szybkość wykonania kilku kolejnych cięć.

Zastosowanie

• instalacje elektryczne i przyłącza budynków,
• instalacje przemysłowe i utrzymanie ruchu,
• duże kable miedziane i aluminiowe,
• przewody zasilające,
• kable wielożyłowe i drobnożyłowe,
• duże przewody uziemiające,
• montaż rozdzielni i szaf elektrycznych,
• prace serwisowe wymagające dużej wydajności cięcia.
