KNIPEX 97 51 10 Szczypce do zagniatania wtyków RJ45 i RJ11 – profesjonalna zaciskarka Western 190 mm

KNIPEX 97 51 10 – zaciskarka do wtyków Western RJ11/RJ12 i RJ45

KNIPEX 97 51 10 to profesjonalne szczypce do przygotowywania i zaciskania wtyków Western stosowanych w instalacjach telefonicznych, telekomunikacyjnych i sieciowych. Narzędzie obsługuje 6-stykowe wtyki RJ11/RJ12 o szerokości 9,65 mm oraz 8-stykowe RJ45 o szerokości 11,68 mm.

W jednej konstrukcji połączono funkcję zaciskania, cięcia przewodu oraz zdejmowania izolacji, dzięki czemu większość podstawowych czynności związanych z przygotowaniem złącza można wykonać bez zmiany narzędzia.

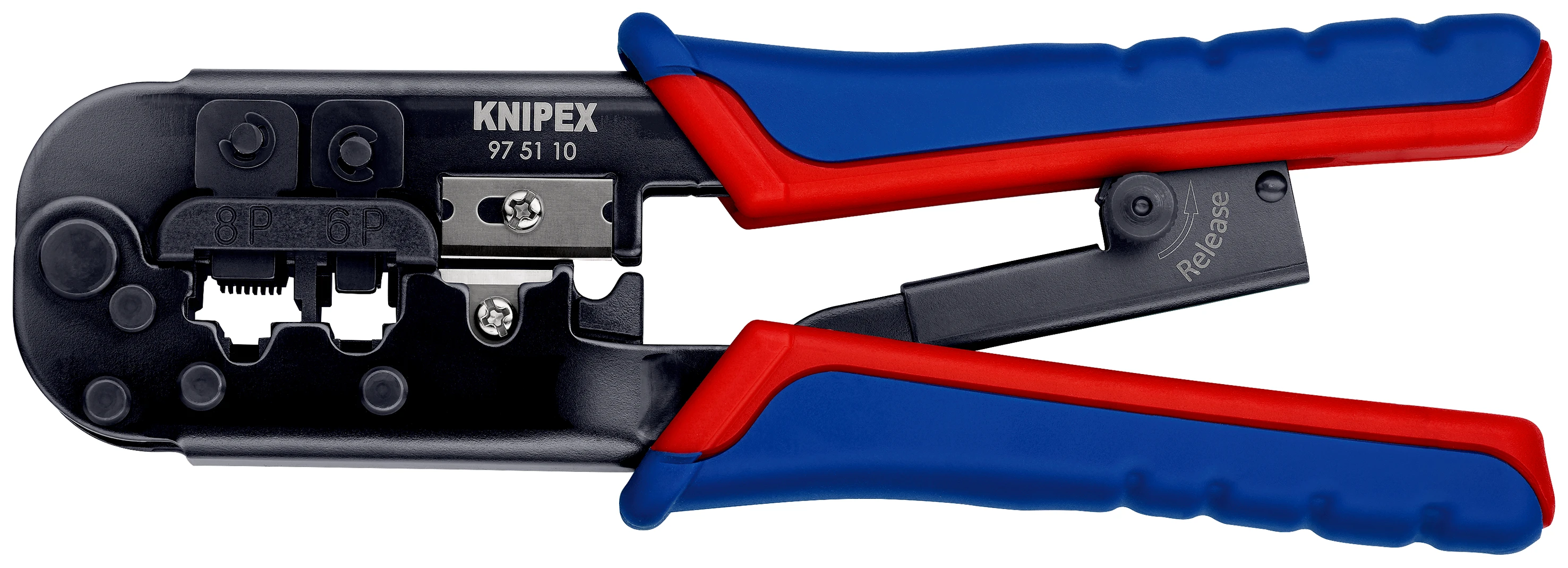

Dwa osobne gniazda zaciskowe – 6P i 8P

Zaciskarka ma dwie oddzielne pozycje robocze dopasowane do różnych szerokości wtyków Western:

• RJ11/RJ12: 6-stykowe, szerokość 9,65 mm,
• RJ45: 8-stykowe, szerokość 11,68 mm.

Oddzielne gniazda pozwalają poprawnie ustawić konkretny typ wtyku i ograniczają ryzyko użycia niewłaściwej pozycji zaciskowej.

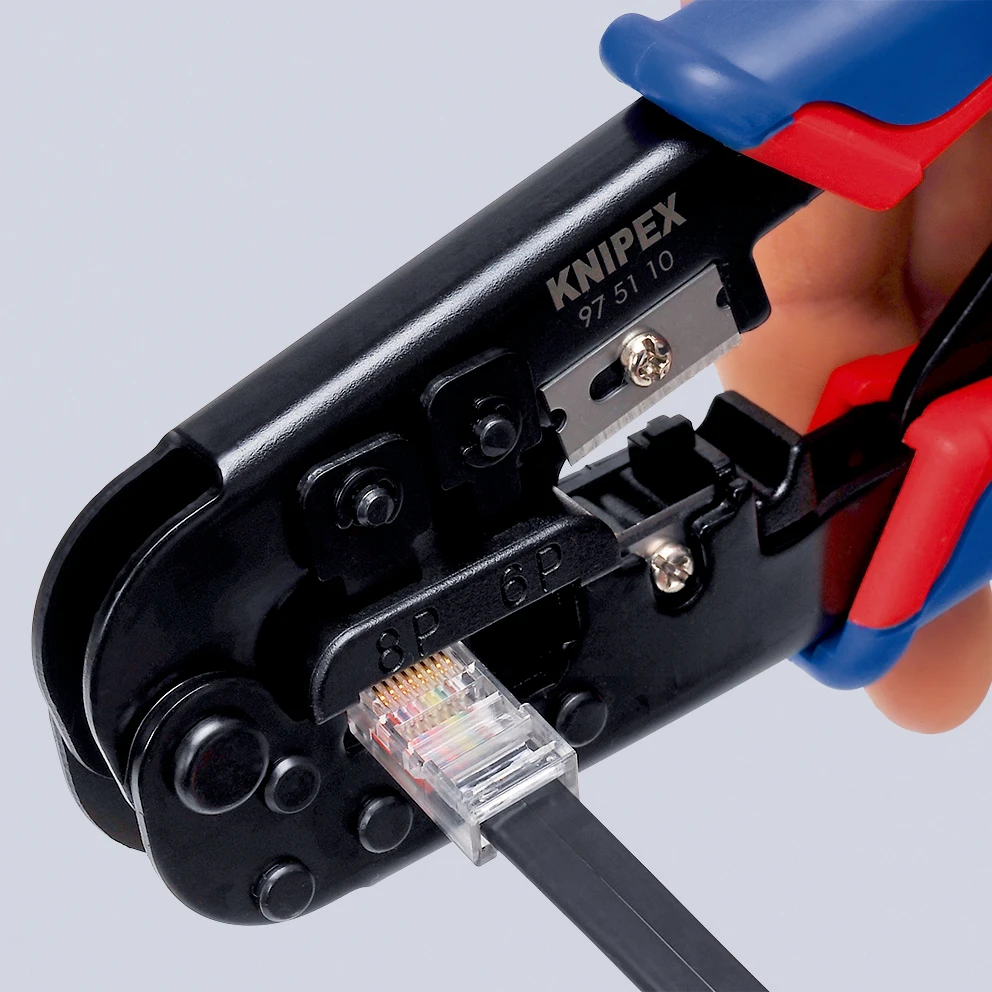

Równoległe zaciskanie – równomierny nacisk na złącze

Mechanizm prowadzi elementy zaciskowe równolegle względem wtyku. Dzięki temu siła jest przykładana równomiernie na całej szerokości złącza, co pomaga uzyskać dokładny i powtarzalny zacisk.

To szczególnie ważne przy wtykach modularnych, gdzie wszystkie styki powinny zostać wprowadzone na właściwą głębokość.

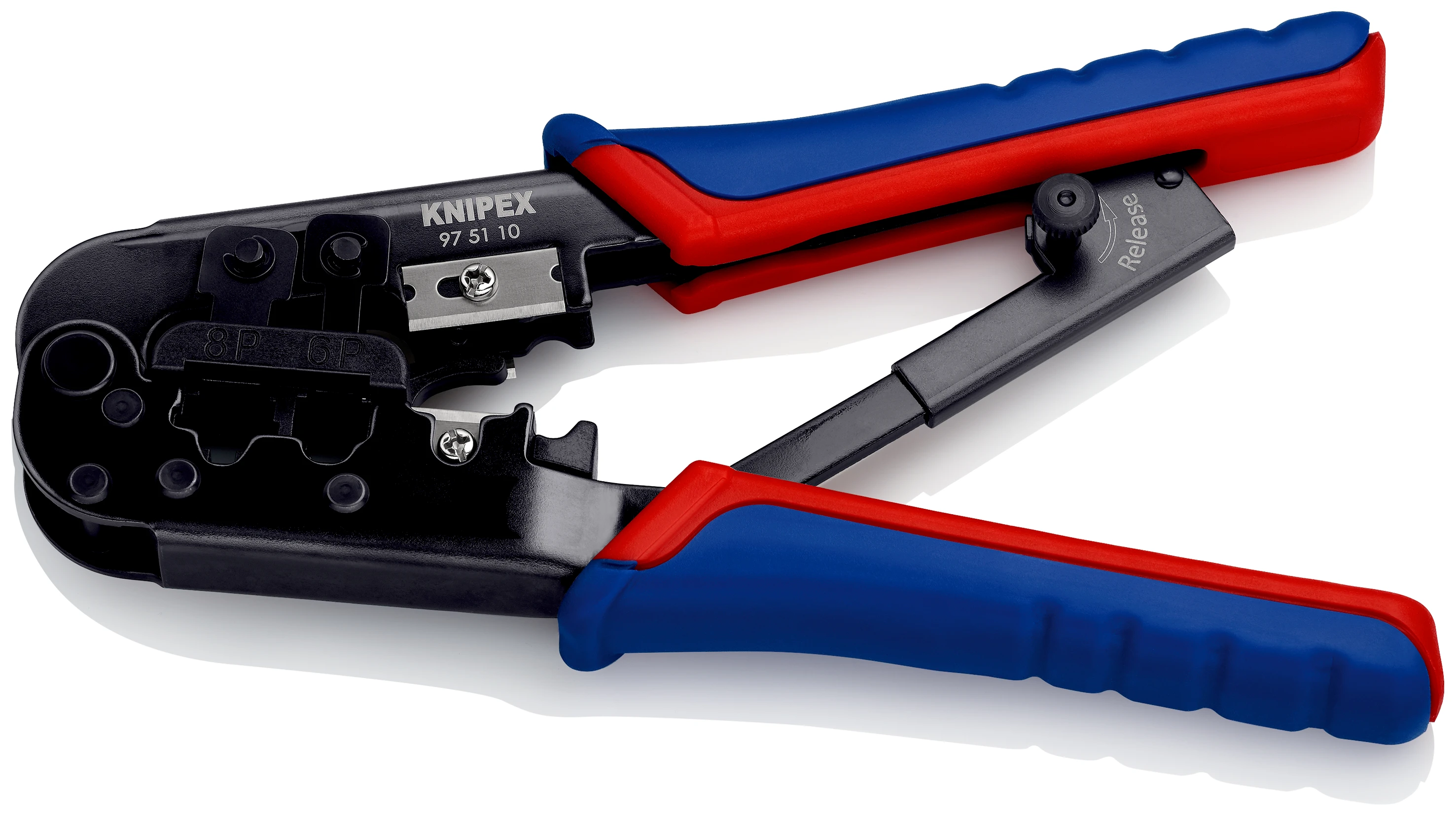

Blokada wymuszona – pełny cykl przed otwarciem szczypiec

Mechanizm zapadkowy z blokadą wymuszoną nie pozwala normalnie otworzyć rękojeści przed zakończeniem wymaganego cyklu zaciskania. Pomaga to utrzymać powtarzalność wykonanych połączeń przy seryjnej pracy.

W razie potrzeby blokadę można ręcznie zwolnić, np. gdy konieczne jest przerwanie rozpoczętego cyklu.

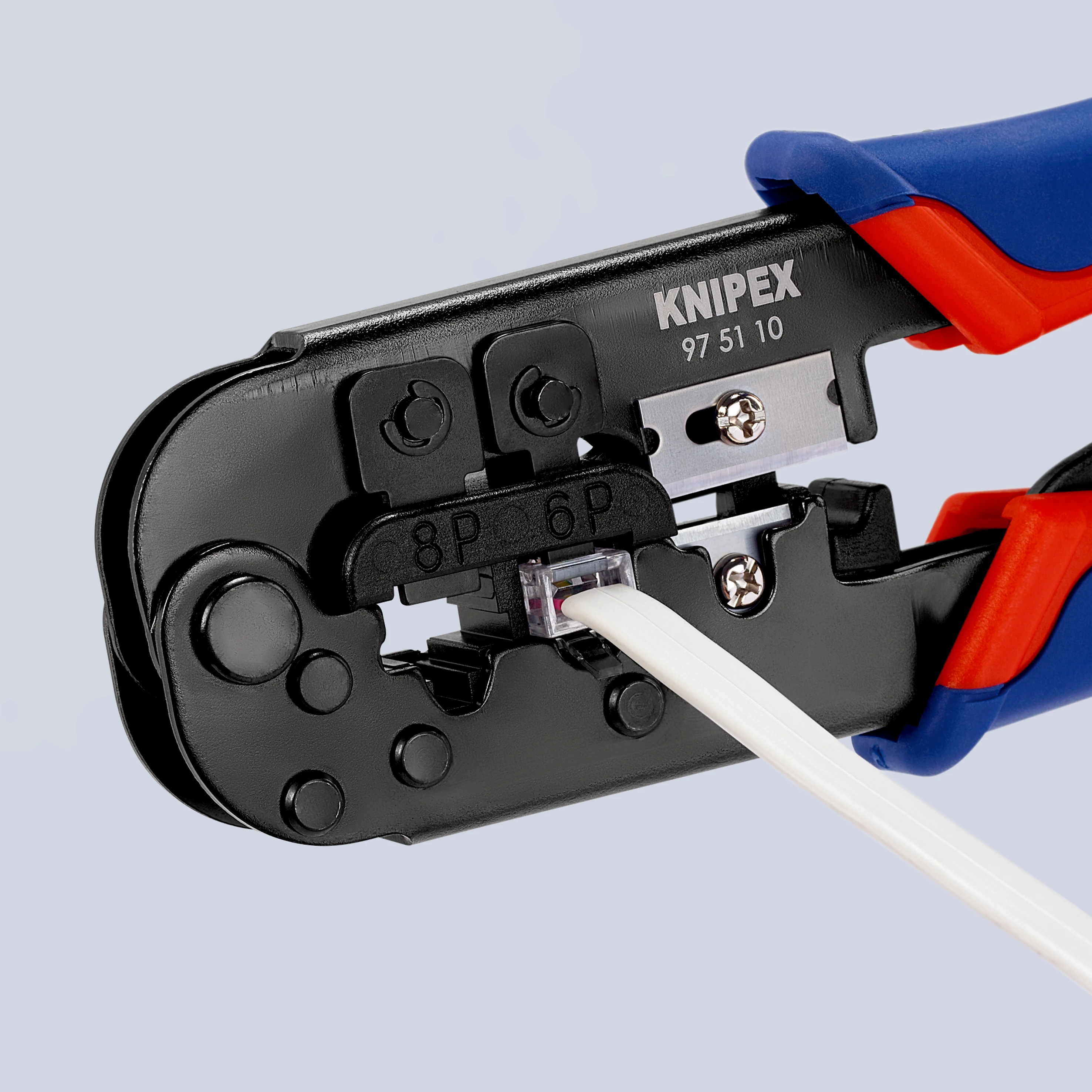

Cięcie i ściąganie izolacji z płaskich przewodów

97 51 10 ma zintegrowany obcinak oraz nóż do zdejmowania izolacji z płaskich, nieekranowanych kabli telefonicznych.

Konstrukcja pozwala przygotować odcinek izolacji o długości 6 lub 12 mm, co ułatwia powtarzalne przygotowywanie przewodu przed montażem wtyku.

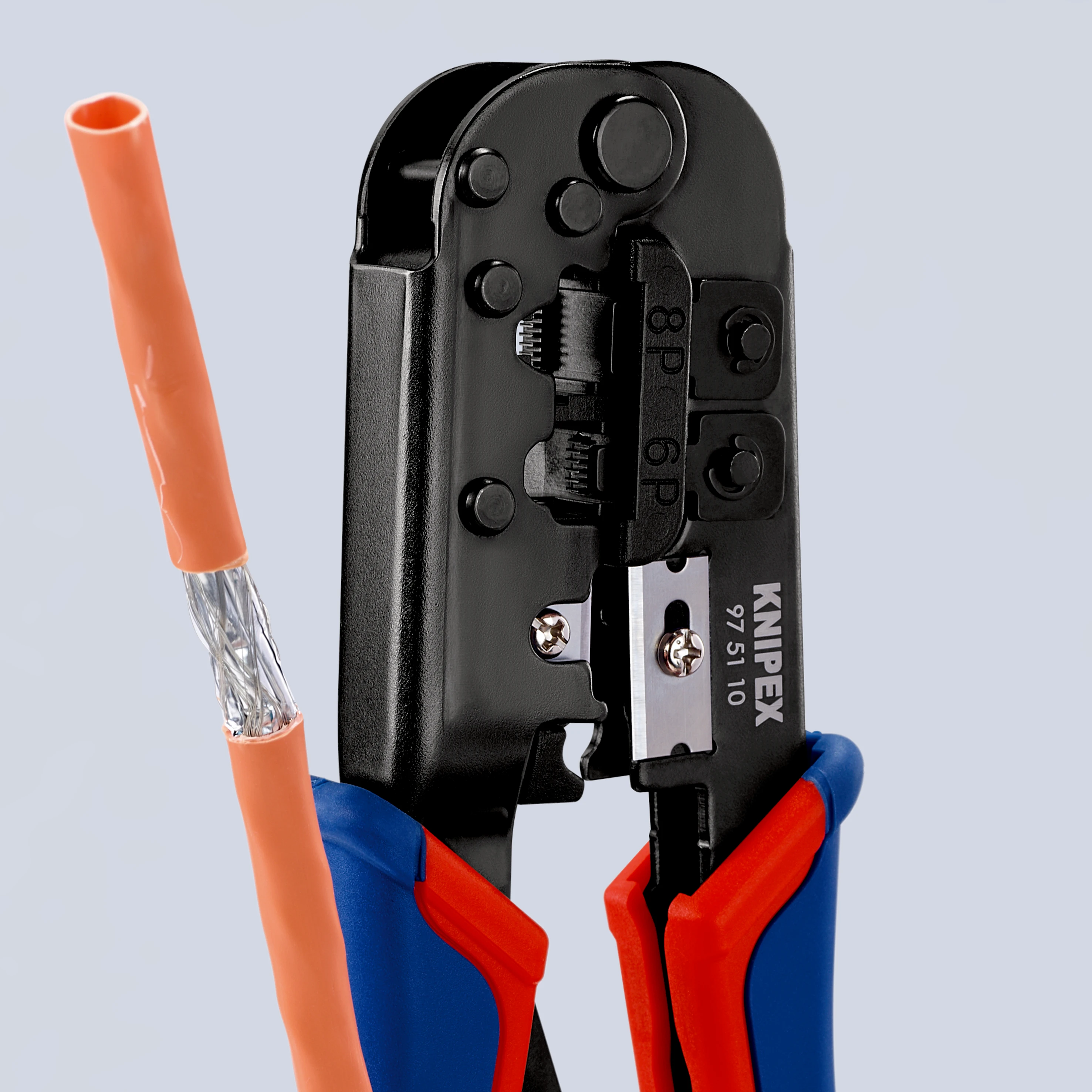

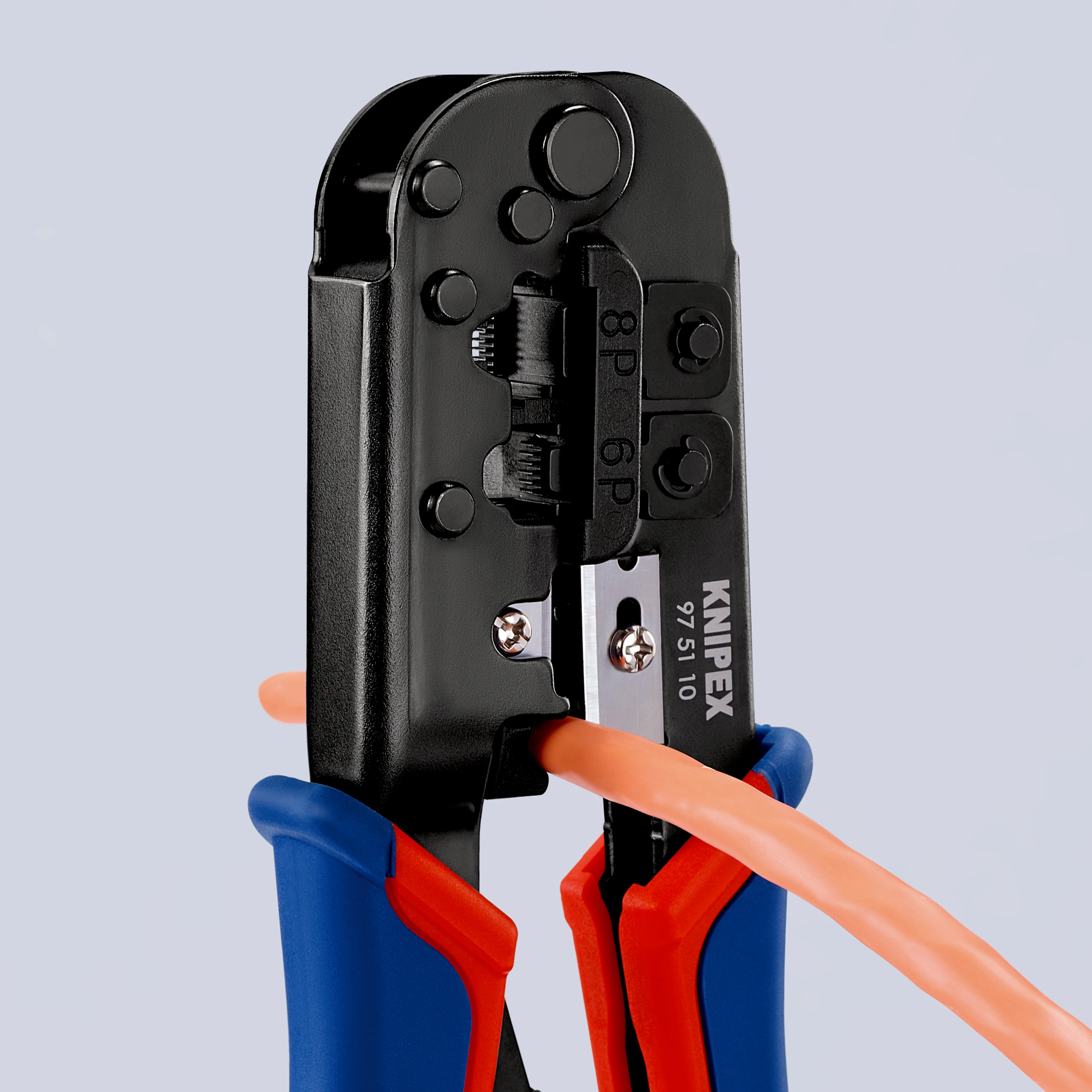

Przygotowanie okrągłych kabli CAT

Zaciskarka ma również dodatkową strefę do zdejmowania izolacji z kabli okrągłych. KNIPEX przewiduje 97 51 10 do szybkiego cięcia i zdejmowania płaszcza z przewodów CAT stosowanych w sieciach teleinformatycznych.

Dzięki temu narzędzie może przygotować przewód sieciowy do montażu wtyku RJ45 bez konieczności używania osobnego podstawowego strippera.

Mechanizm dźwigniowy – mniejszy wysiłek przy seryjnym zaciskaniu

Układ dźwigni zwiększa siłę przekazywaną z rękojeści na matrycę zaciskową. Ogranicza to wysiłek dłoni i jest szczególnie odczuwalne przy wykonywaniu wielu kolejnych zakończeń.

Wielokomponentowe rękojeści zapewniają stabilny chwyt, natomiast korpus wykonano ze specjalnej jakości stali chromowo-wanadowej, hartowanej olejowo.

97 51 10, 97 51 12 czy 97 51 13?

Modele z rodziny 97 51 wyglądają podobnie, ale odpowiadają innym zakresom wtyków. Wybór powinien wynikać przede wszystkim z rodzaju złączy, które będą zaciskane.

97 51 10 ma największy sens, gdy podczas pracy występują zarówno wtyki telefoniczne RJ11/RJ12, jak i RJ45. 97 51 12 rozszerza zakres o RJ10, natomiast 97 51 13 jest lepszym wyborem przy pracy skoncentrowanej na nowoczesnych złączach RJ45 8P8C, szczególnie ekranowanych i nieekranowanych.

Wymienne ostrze – 97 51 E01

Element tnący można wymienić po zużyciu. Aktualnym oryginalnym ostrzem zamiennym KNIPEX jest 97 51 E01, kompatybilne z modelami 97 51 10, 97 51 12 i 97 51 13.

Oznacza to, że zużycie ostrza nie wymaga wymiany całej zaciskarki.

Zastosowanie

• instalacje telekomunikacyjne i telefoniczne,
• sieci LAN i okablowanie teleinformatyczne,
• montaż wtyków RJ11 i RJ12,
• montaż wtyków RJ45,
• przygotowywanie kabli CAT,
• serwis instalacji sieciowych i telekomunikacyjnych,
• instalacje alarmowe i niskoprądowe,
• prace instalatorów, serwisantów i techników IT.
