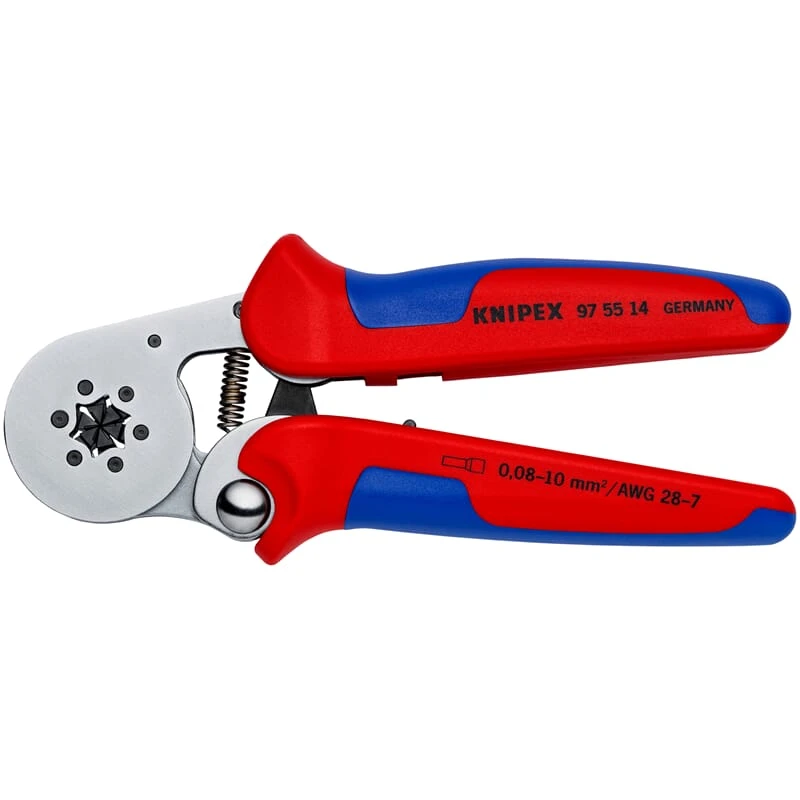

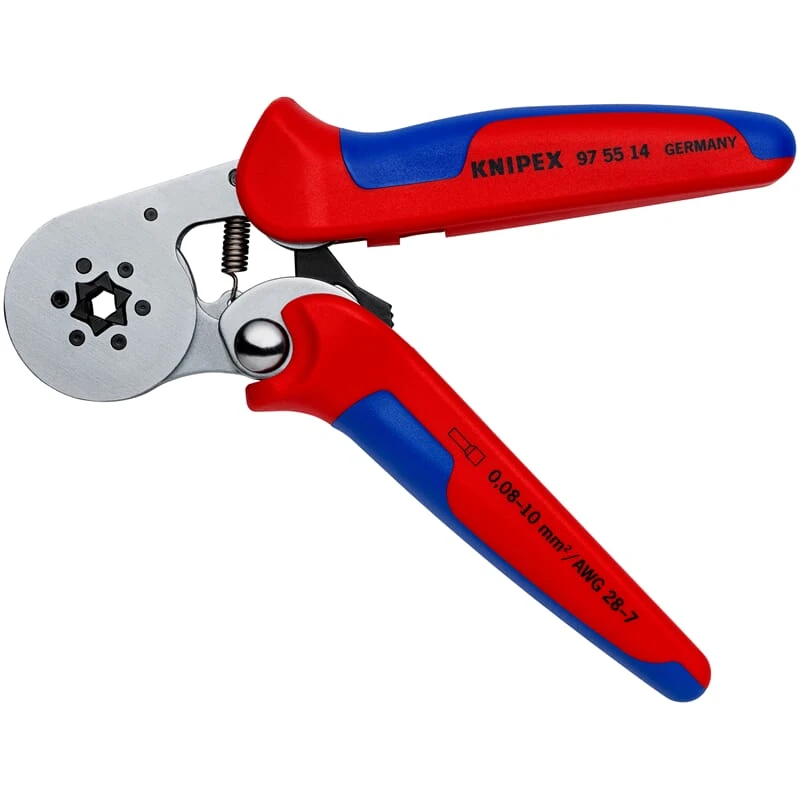

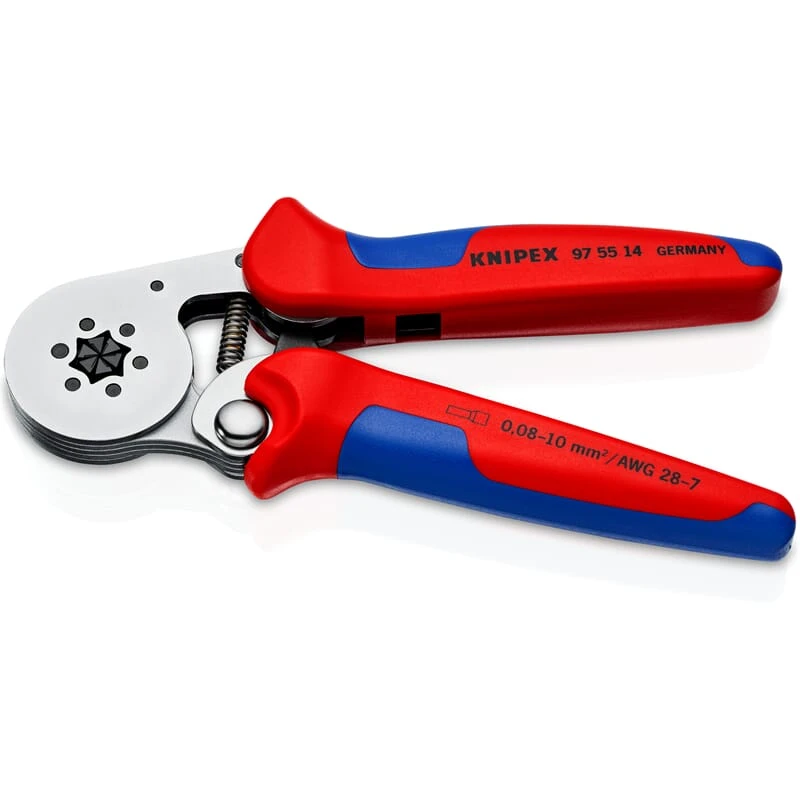

KNIPEX 97 55 14 SB – samonastawna zaciskarka do tulejek 0,08–16 mm²

Przejdź do sekcji Opinie

659,99 zł

Ceny podane bez kosztów dostawy.

KNIPEX 97 55 14 zaciska pojedyncze tulejki w zakresie 0,08–16 mm² oraz tulejki Twin do 2 × 10 mm², bez wymiany matrycy przy zmianie przekroju.

Tulejkę wkłada się z boku, a mechanizm sam dopasowuje się do jej rozmiaru i wykonuje sześciokątny profil zacisku.

• zakres pojedynczych tulejek: 0,08–16 mm² • tulejki Twin: do 2 × 10 mm² • profil zacisku: sześciokątny • podawanie tulejki: boczne • mechanizm: samonastawny z blokadą wymuszoną • norma: DIN 46228 część 1 + 4 • długość: 180 mm • masa: 445 g

Przejdź do pełnego opisu

Ilość

szt.

Dostępność:

ostatnie sztuki

Czas wysyłki: 24 godziny

Opis

KNIPEX 97 55 14 – jedna zaciskarka od 0,08 do 16 mm²

Największą zaletą KNIPEX 97 55 14 jest szeroki zakres pracy bez konieczności zmiany matryc. Szczypce obsługują pojedyncze tulejki od 0,08 do 16 mm² oraz podwójne tulejki Twin do 2 × 10 mm².

Po włożeniu tulejki z boku mechanizm dopasowuje się do jej rozmiaru i wykonuje sześciokątny zacisk. Przy zmianie typowych przekrojów nie trzeba ręcznie wybierać osobnego gniazda zaciskowego.

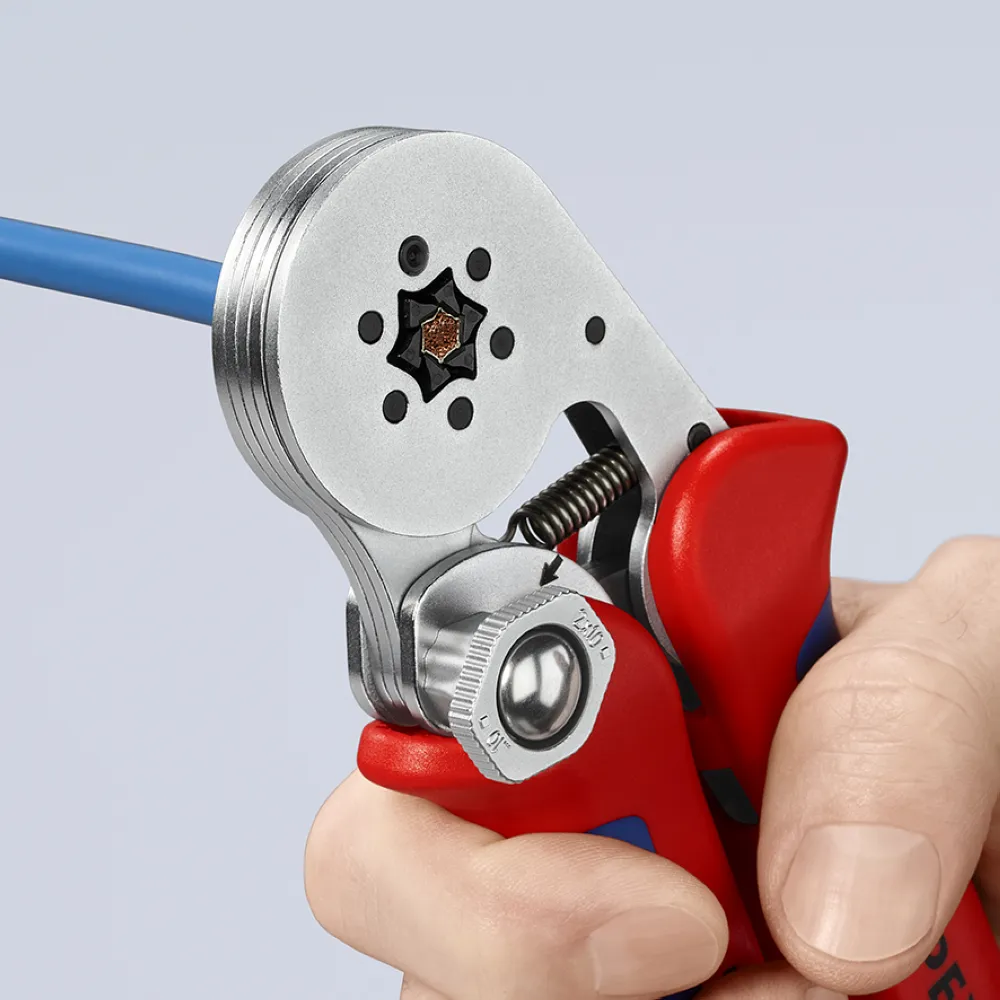

Sześciokątny zacisk tulejki

Matryca formuje tulejkę w regularny sześciokąt. Taki kształt dobrze wykorzystuje przestrzeń w zaciskach śrubowych i listwach przyłączeniowych, co ma znaczenie szczególnie w rozdzielnicach i szafach sterowniczych.

97 55 14 jest przeznaczona do tulejek zgodnych z DIN 46228 część 1 i 4 – zarówno nieizolowanych, jak i popularnych tulejek z kołnierzem izolacyjnym.

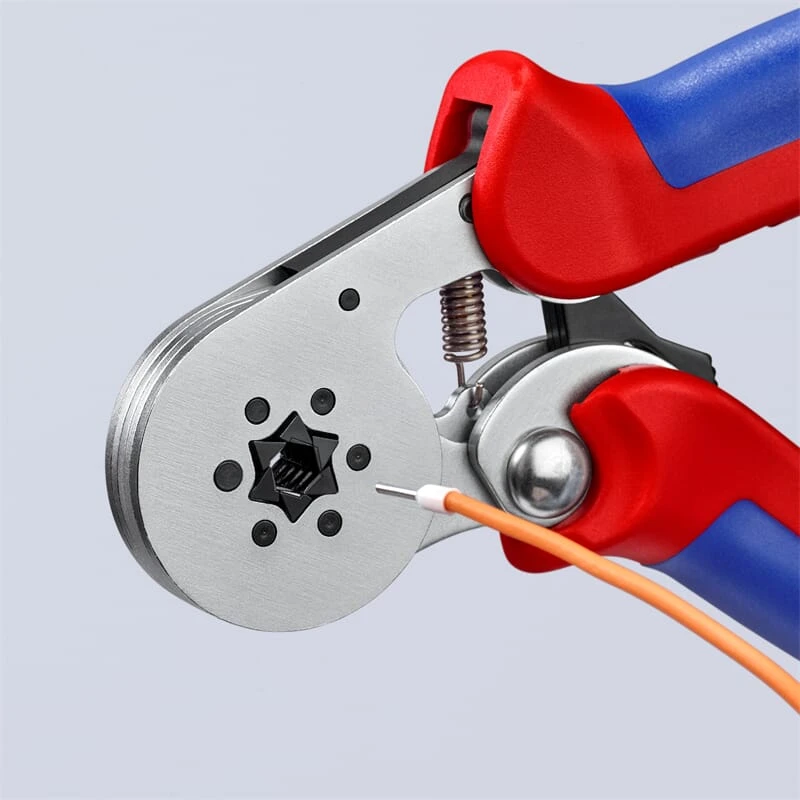

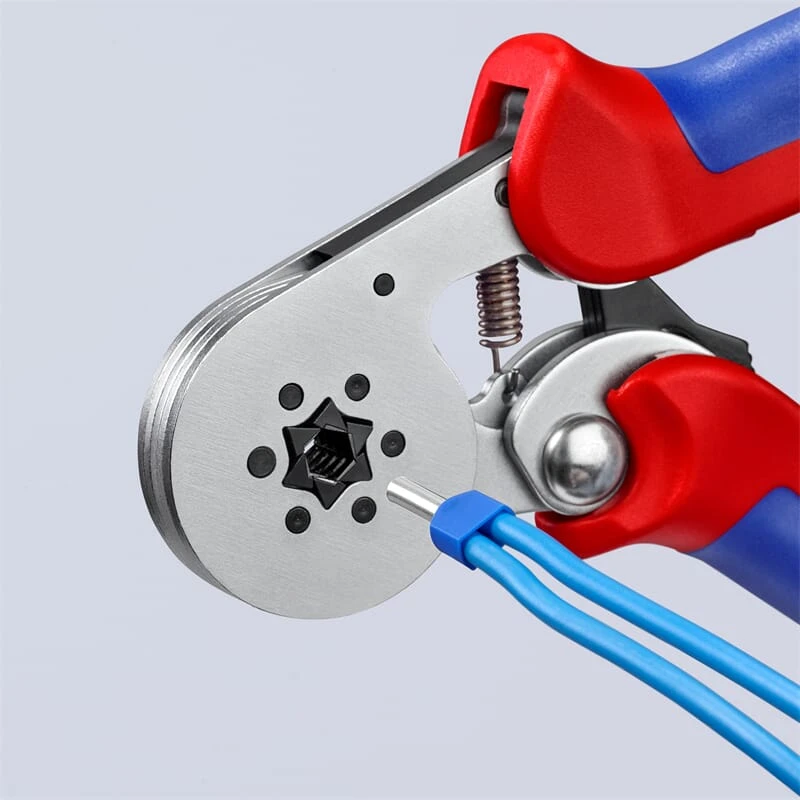

Boczne wkładanie tulejki

Tulejkę wprowadza się z boku głowicy. Taki układ jest wygodny przy pracy na stole montażowym, przygotowywaniu większej liczby przewodów i podczas wykonywania wiązek.

Nie trzeba ustawiać przewodu osiowo od przodu szczypiec, dzięki czemu kolejne zaciski można wykonywać szybko i w powtarzalny sposób.

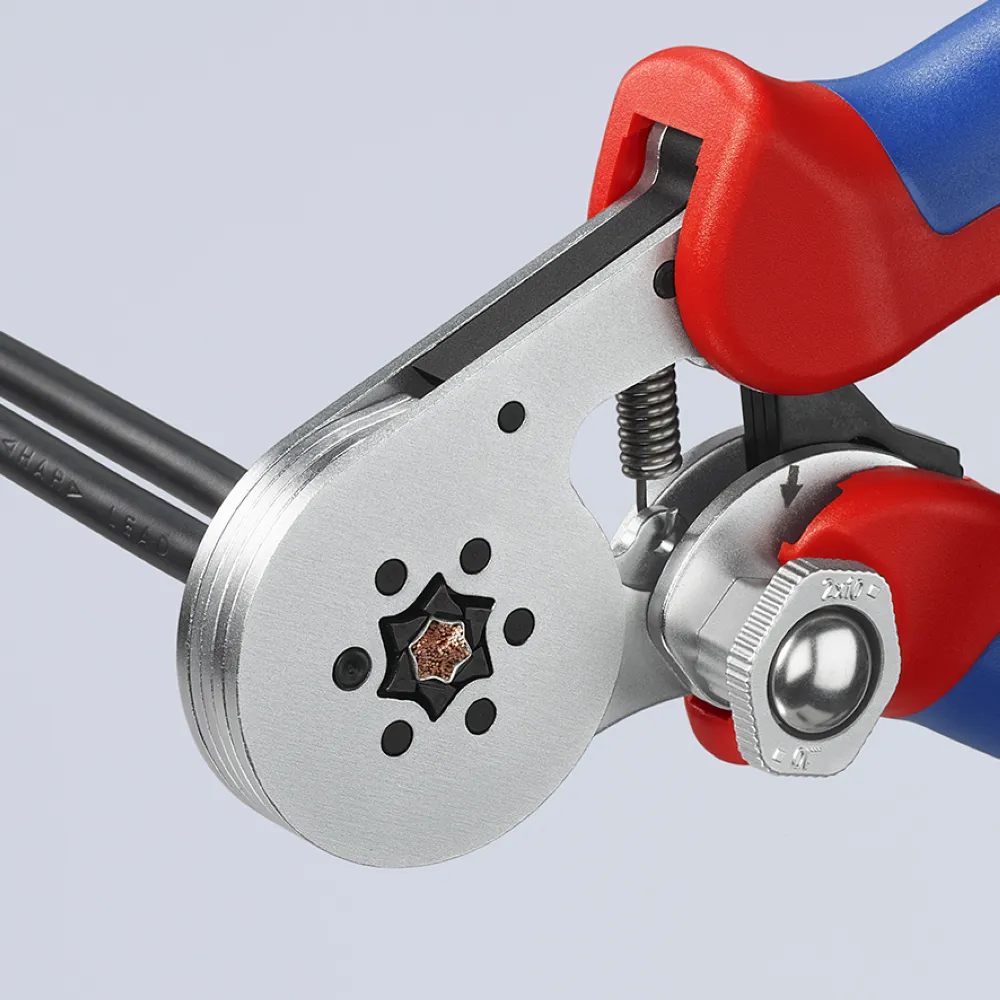

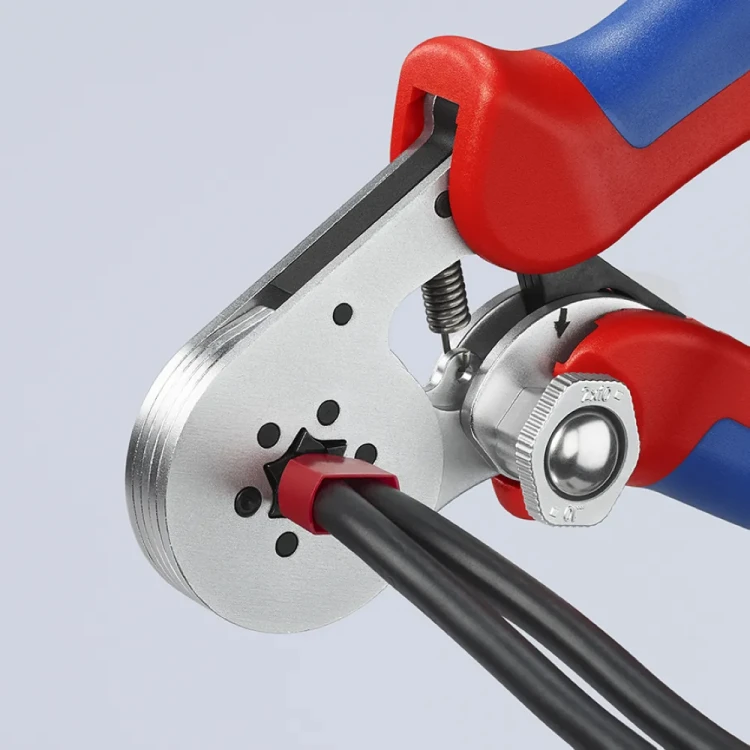

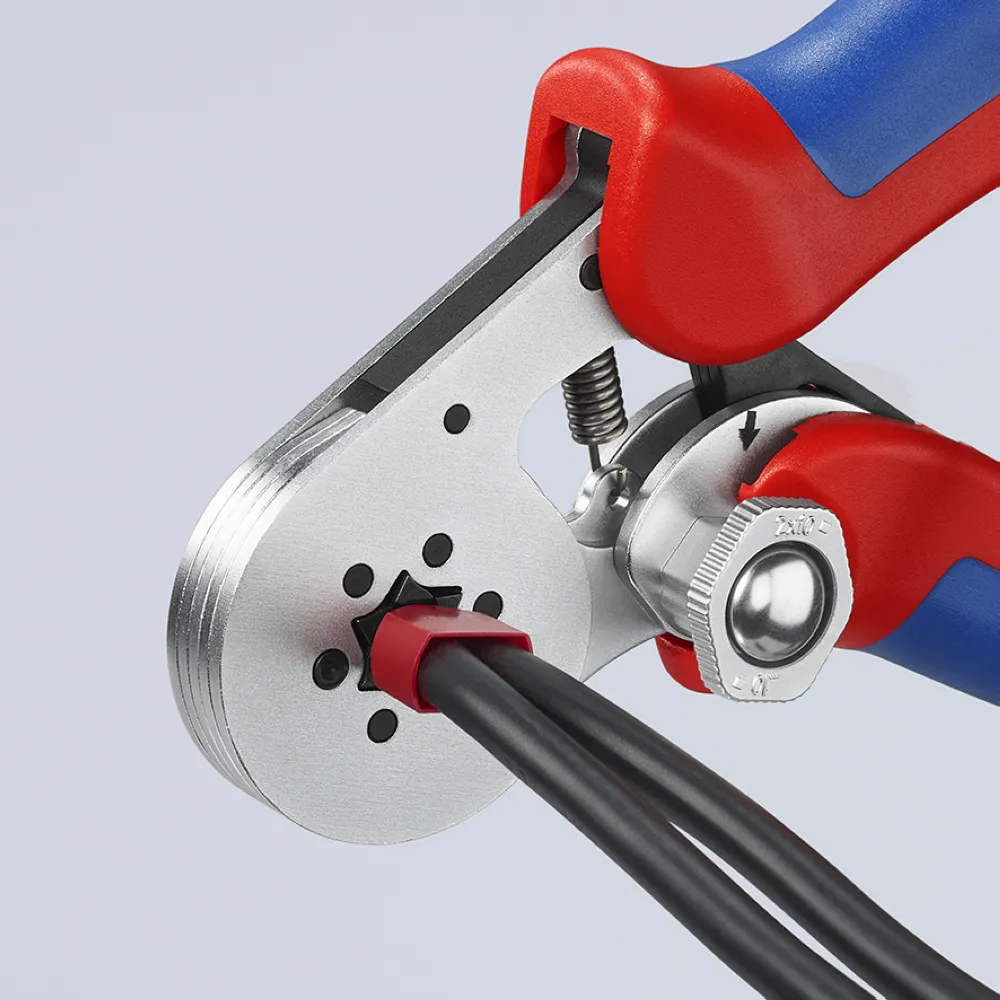

Tulejki Twin do 2 × 10 mm²

Zakres obejmuje również podwójne tulejki Twin do 2 × 10 mm². Pozwala to zakończyć dwa przewody jedną tulejką przed wprowadzeniem ich do wspólnego zacisku.

Przy tulejkach Twin 2 × 16 mm² potrzebna jest już większa zaciskarka z odpowiednią matrycą – zakres 97 55 14 kończy się na 2 × 10 mm².

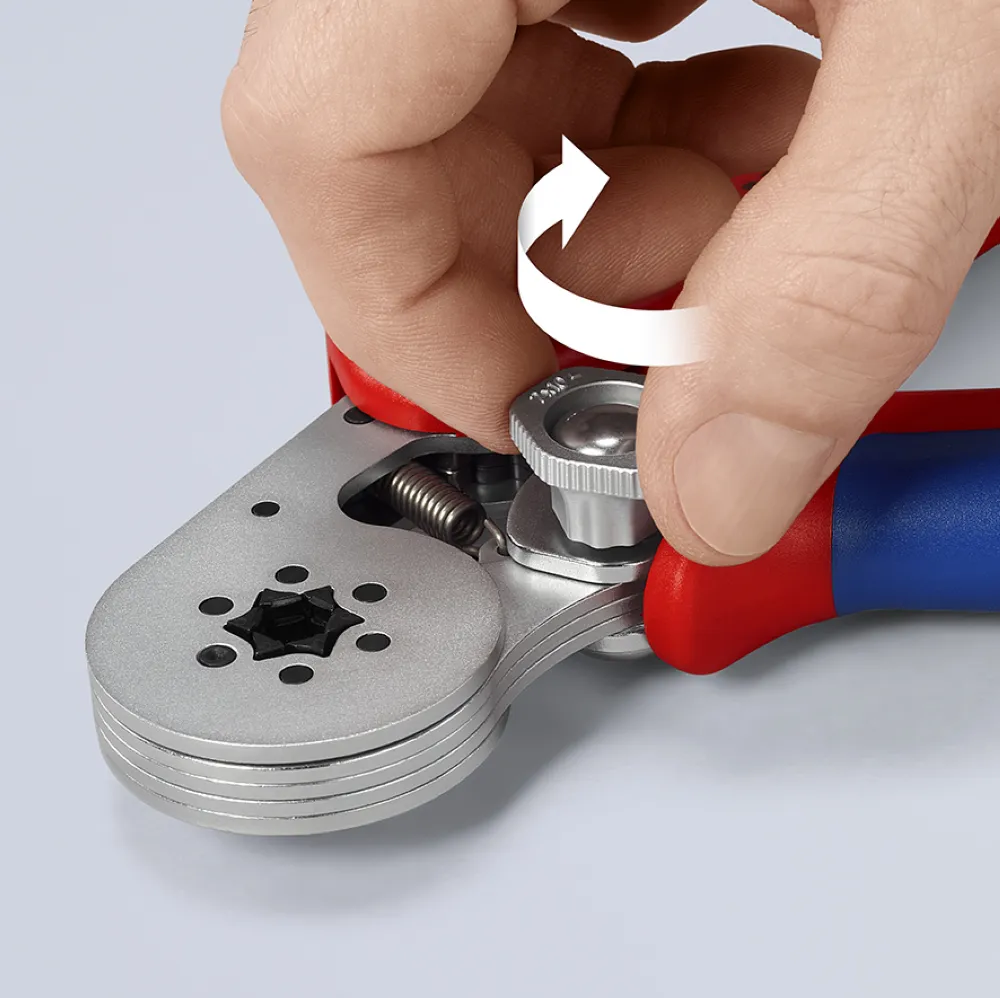

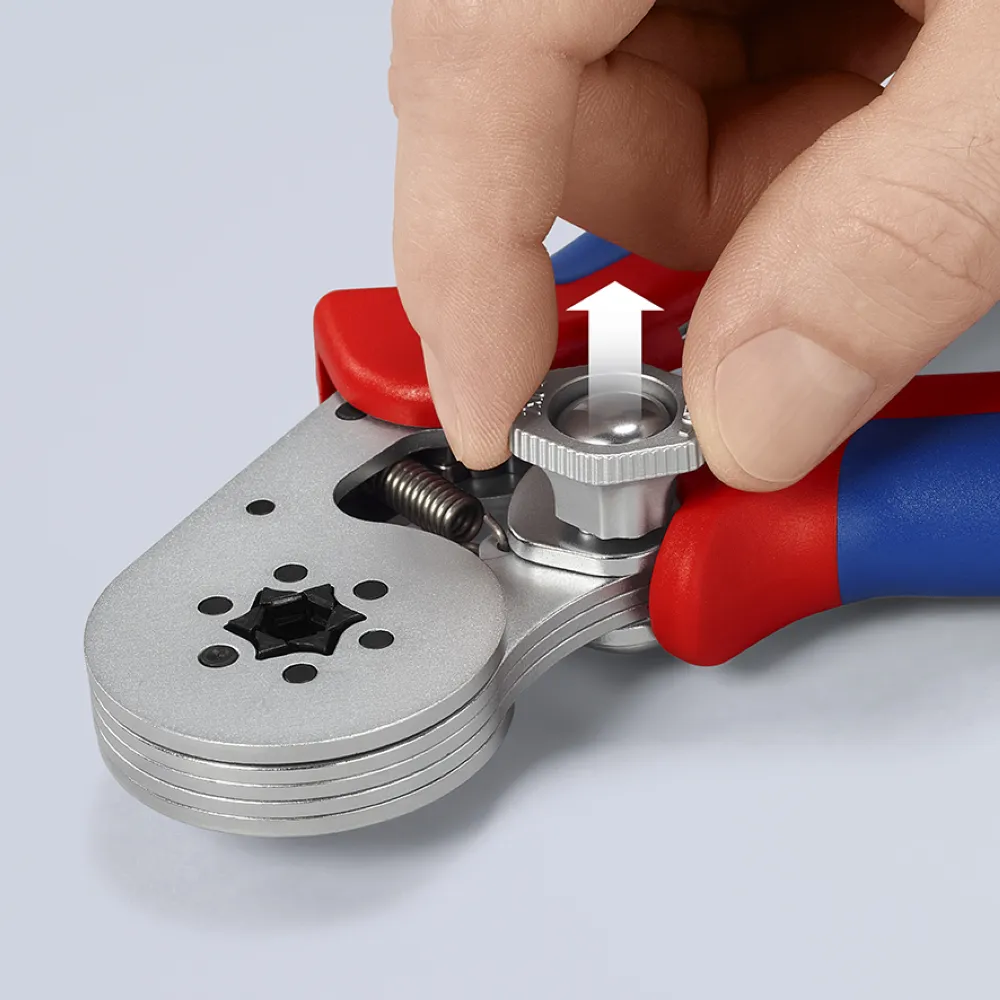

Blokada wymuszona i fabrycznie ustawiona siła zacisku

Mechanizm blokady prowadzi rozpoczęty cykl zaciskania do końca, zanim rękojeści ponownie się otworzą. W razie błędnego ustawienia tulejki blokadę można ręcznie zwolnić.

Siła zacisku jest ustawiona fabrycznie, a mechanizm dźwigniowy zwiększa przełożenie. Dzięki temu przy seryjnej pracy nie trzeba ręcznie kontrolować każdego zacisku wyłącznie siłą dłoni.
