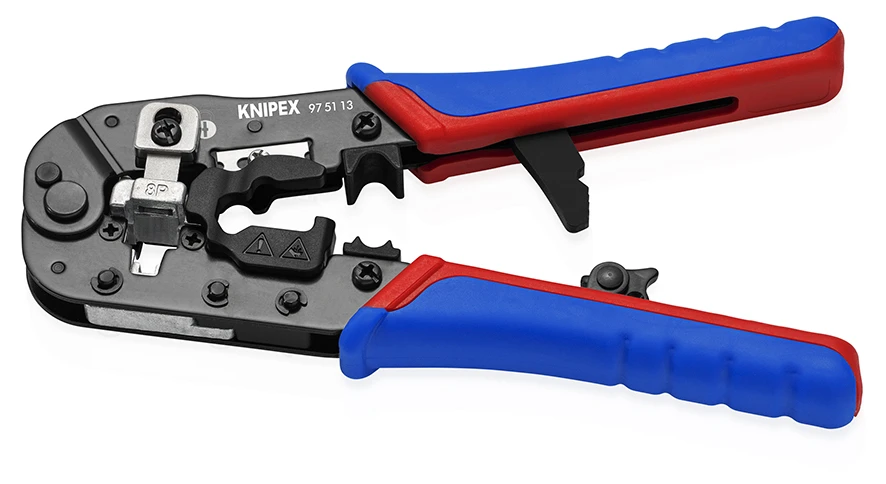

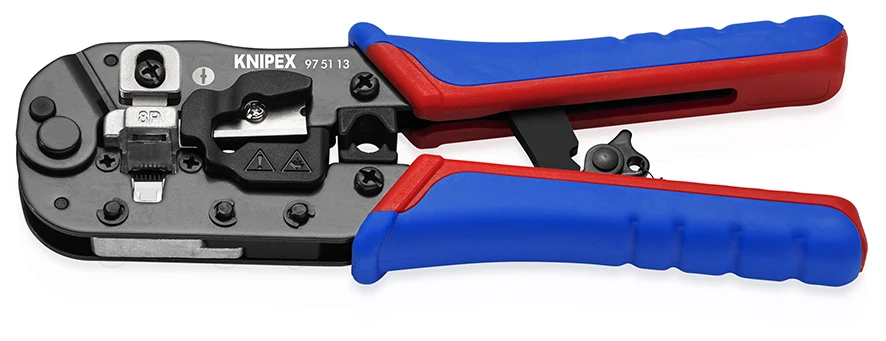

KNIPEX 97 51 13 – zaciskarka RJ45 8P8C do wtyków ekranowanych i nieekranowanych

KNIPEX 97 51 13 – zaciskarka RJ45 zaprojektowana do sieci Ethernet

KNIPEX 97 51 13 to specjalistyczne szczypce do zagniatania ekranowanych i nieekranowanych wtyków Western RJ45 z układem 8P8C. Narzędzie łączy trzy etapy przygotowania przewodu sieciowego: przycięcie kabla, zdjęcie zewnętrznego płaszcza oraz właściwe zaciśnięcie wtyku.

Konstrukcja jest ukierunkowana na profesjonalny montaż i serwis okablowania sieciowego, gdzie ważne są nie tylko siła zacisku, ale również powtarzalność położenia wtyku i równomierne działanie mechanizmu.

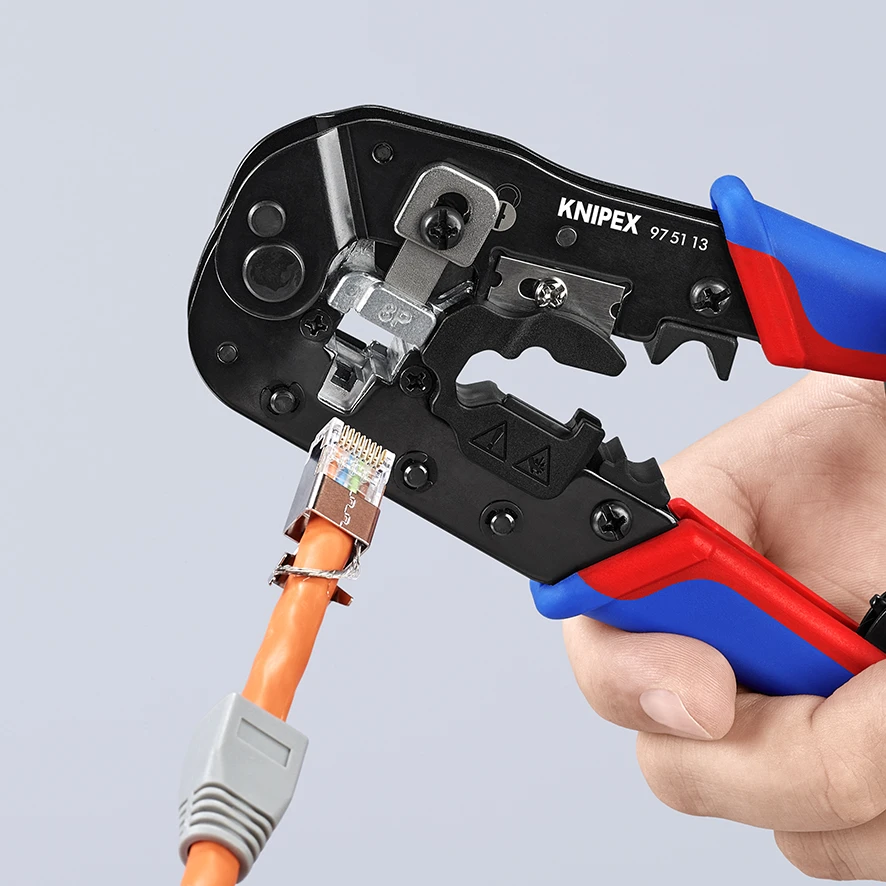

Równoległe zaciskanie – równomierna praca na wtyku RJ45

Mechanizm prowadzi elementy zaciskające równolegle, zamiast zamykać je pod zmieniającym się kątem. Pozwala to dokładnie prowadzić proces zaciskania wtyku RJ45.

Zapadkowy mechanizm z blokadą wymusza przejście przez pełny cykl roboczy, dzięki czemu kolejne złącza są wykonywane w powtarzalny sposób. W razie potrzeby mechanizm można ręcznie odblokować.

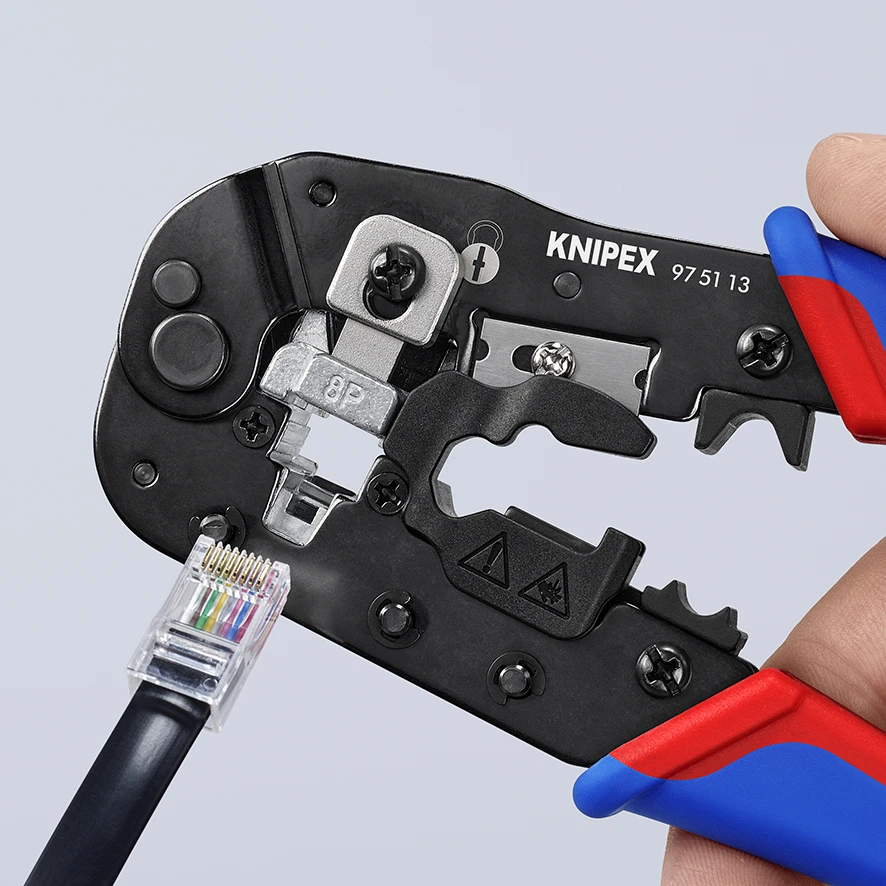

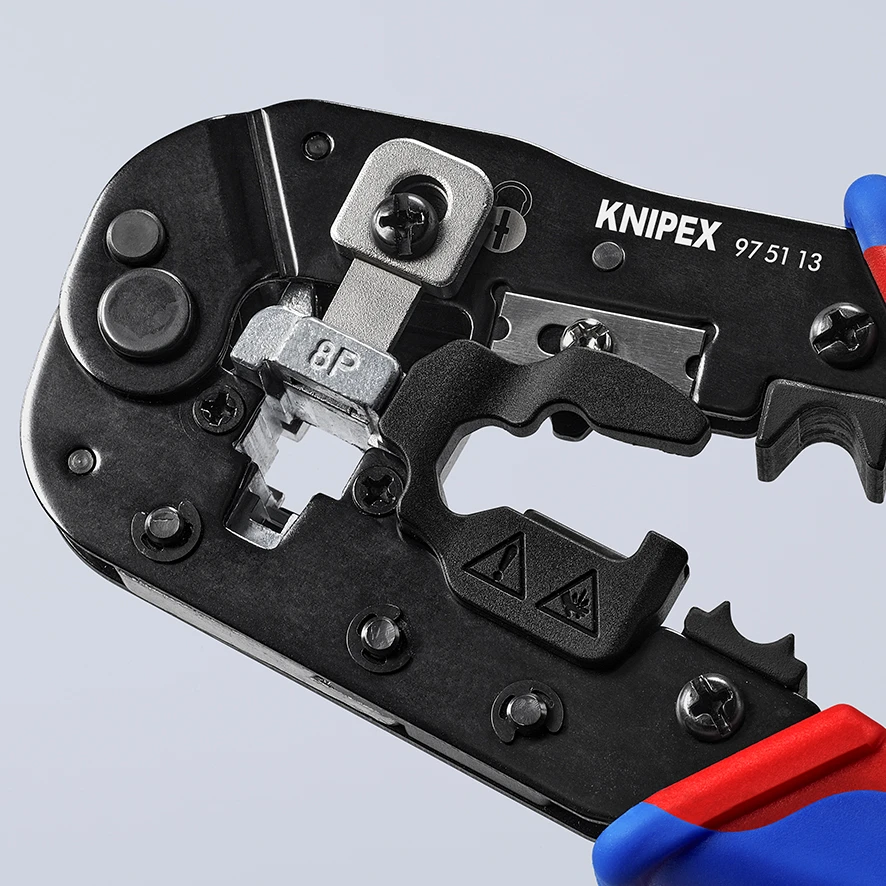

Regulowany uchwyt do różnych konstrukcji wtyków RJ45

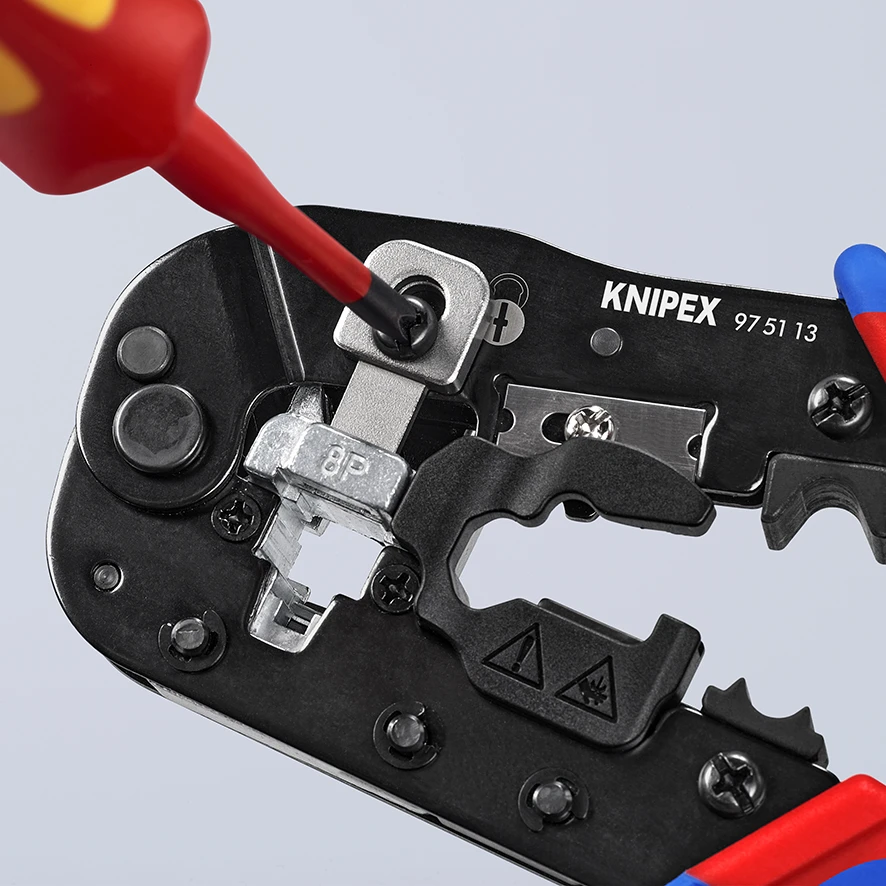

97 51 13 ma regulowany element przytrzymujący wtyk, dzięki czemu może współpracować z typowymi złączami RJ45 zarówno z zamkniętą, jak i otwartą konstrukcją obudowy.

To istotna cecha przy pracy instalatora, który nie ogranicza się do jednego konkretnego modelu wtyku i wykorzystuje różne ekranowane oraz nieekranowane złącza Western 8P8C.

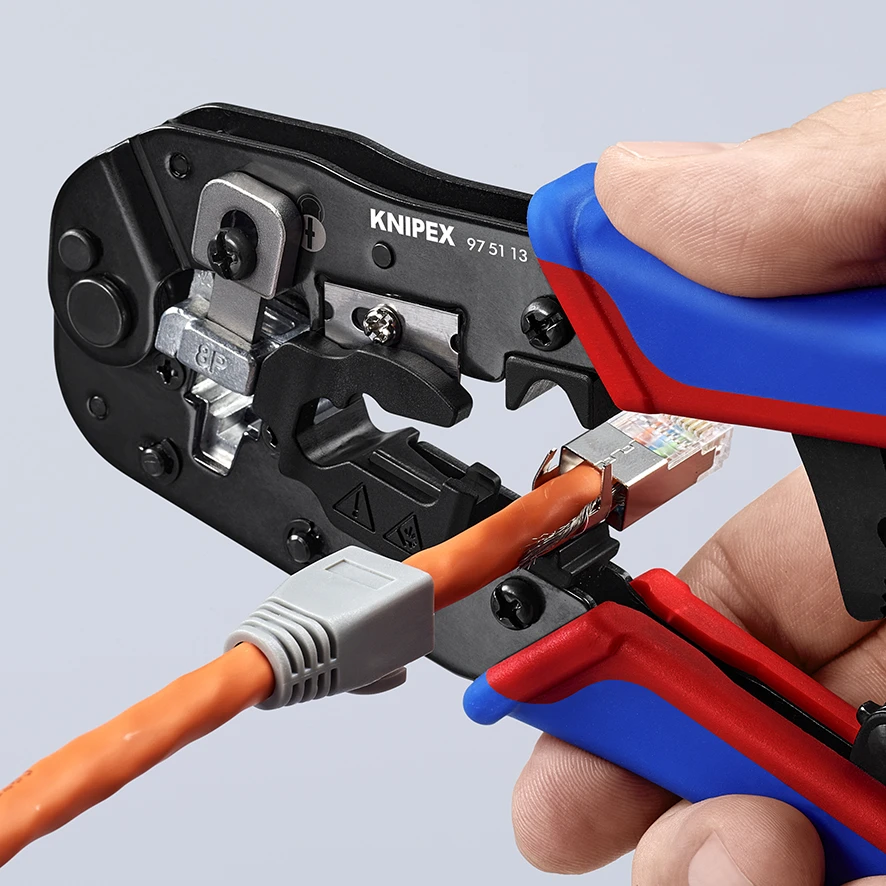

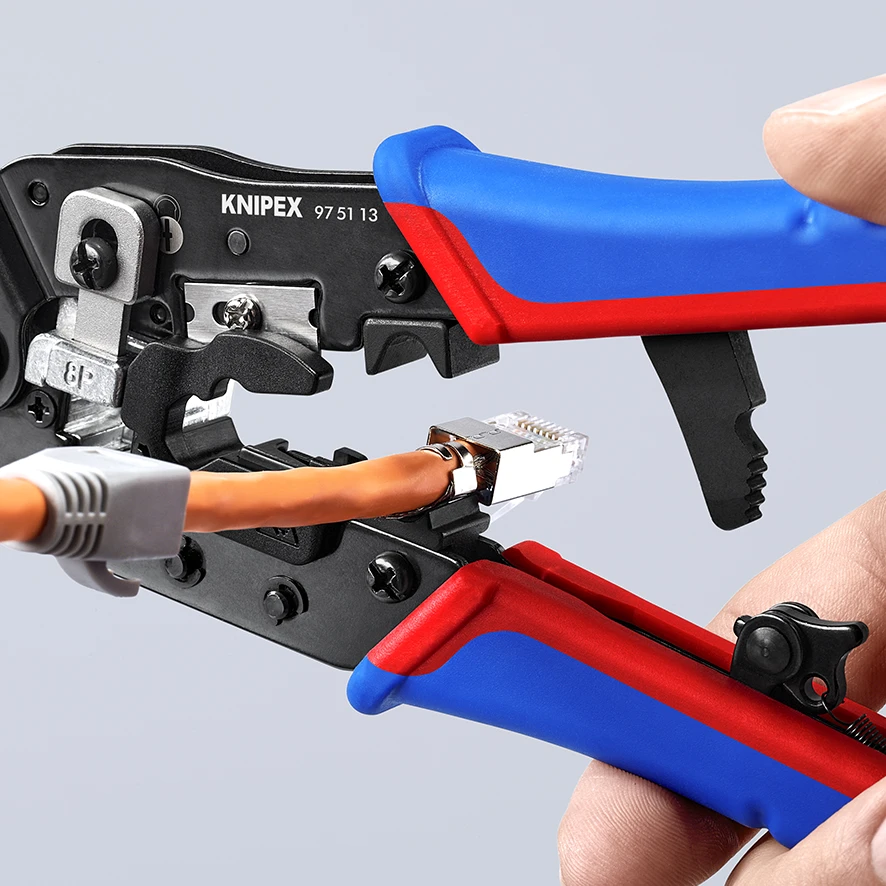

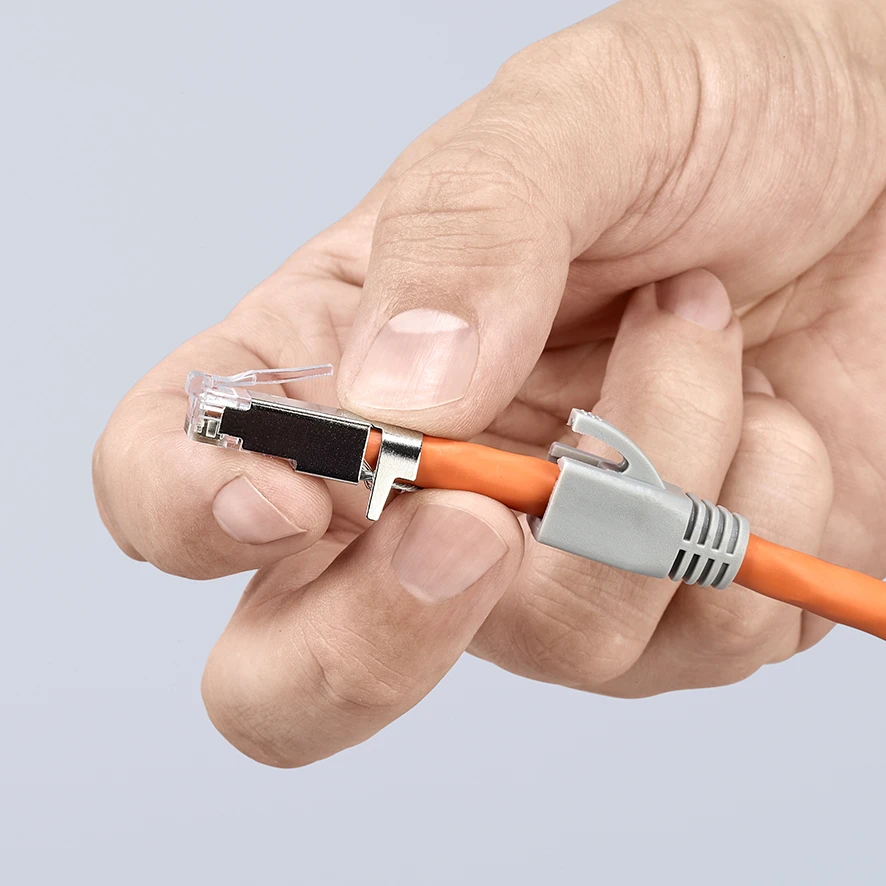

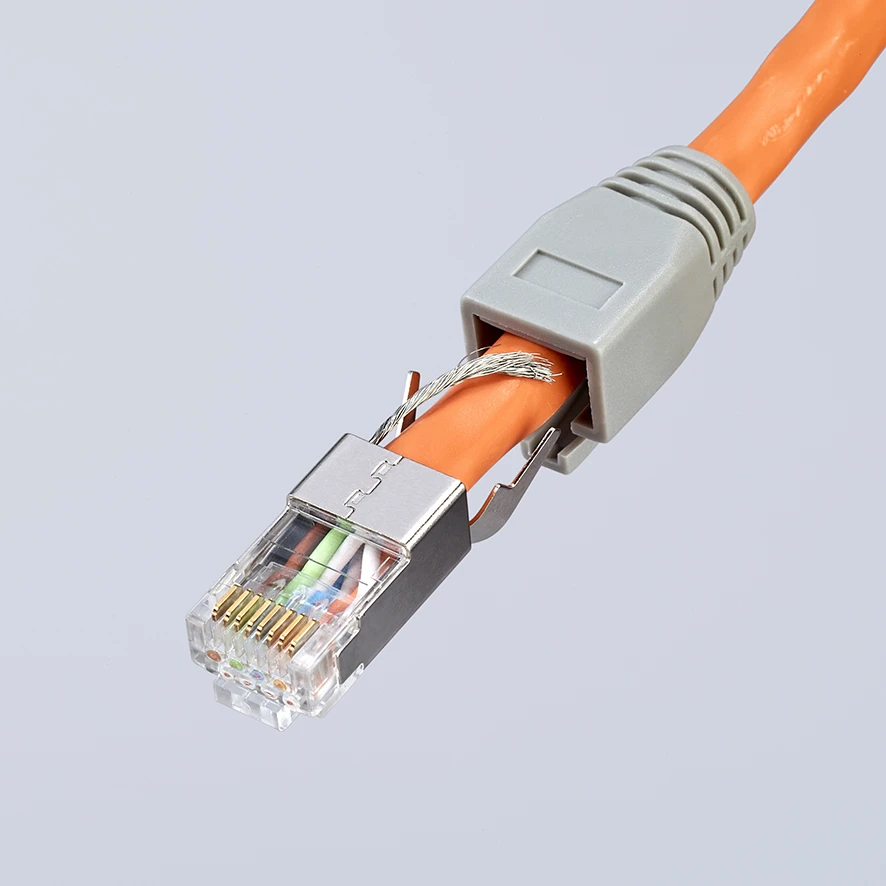

Osobne miejsce do zaciskania odciążenia przewodu

Oprócz właściwego zaciskania styków narzędzie ma oddzielne gniazdo przeznaczone do zacisku odciążającego przewód – tzw. cable clip.

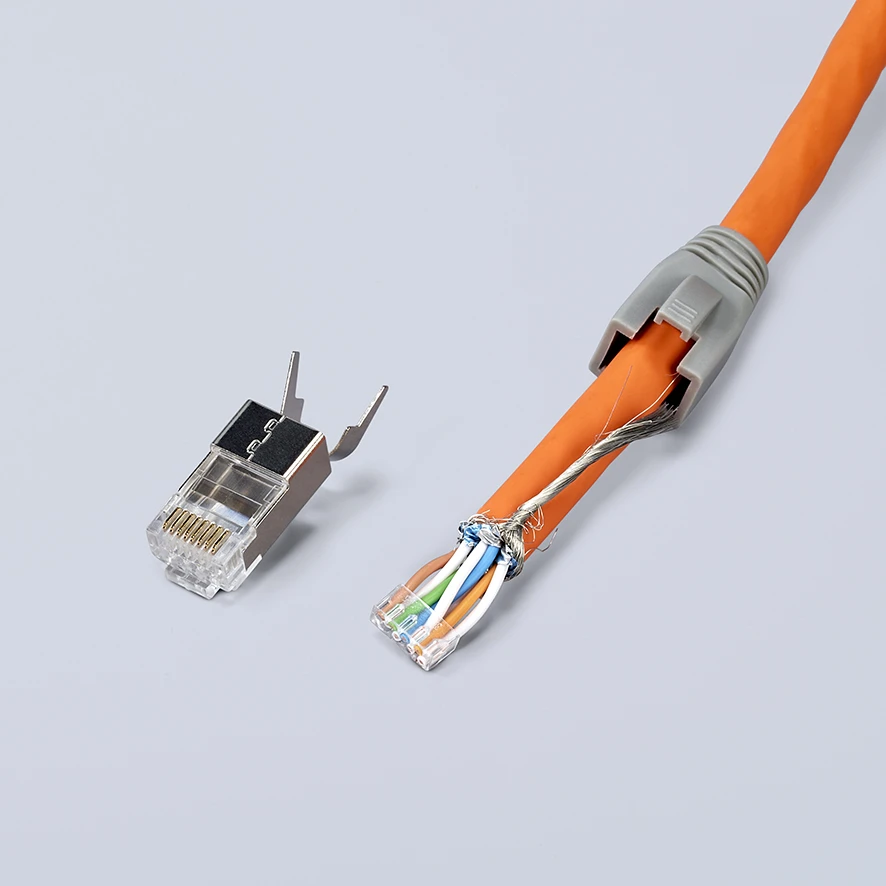

Pozwala to mechanicznie ustabilizować kabel w obrębie odpowiednio skonstruowanego wtyku, tak aby obciążenia działające na przewód nie były przenoszone wyłącznie na żyły i styki.

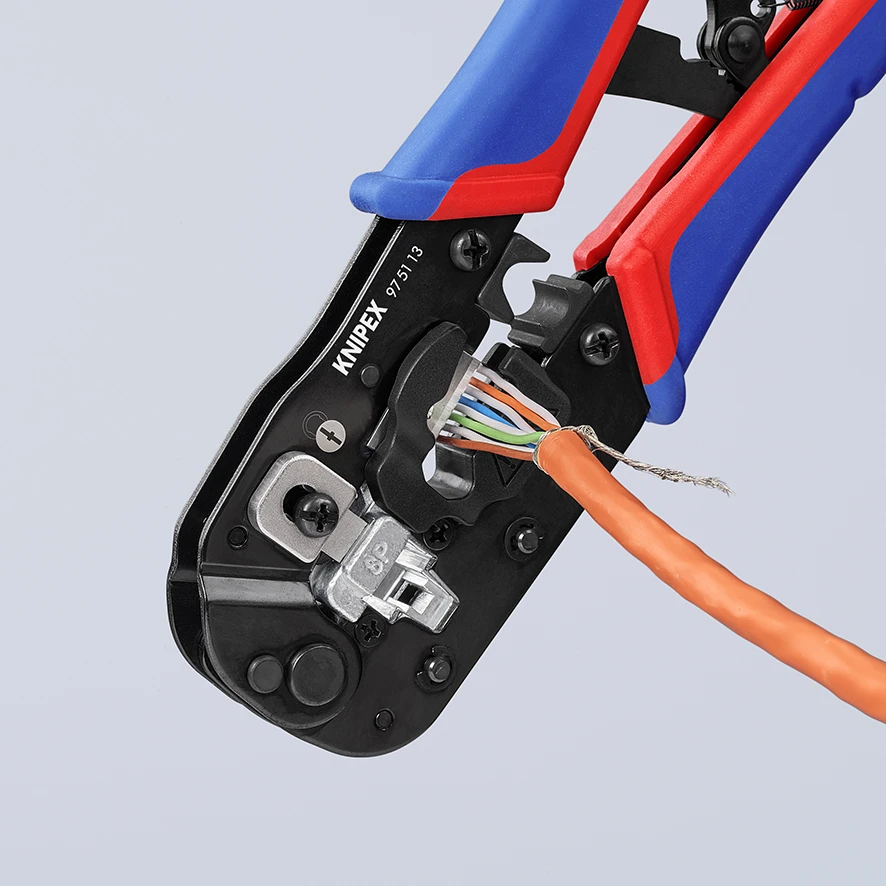

Cięcie i zdejmowanie płaszcza kabli CAT

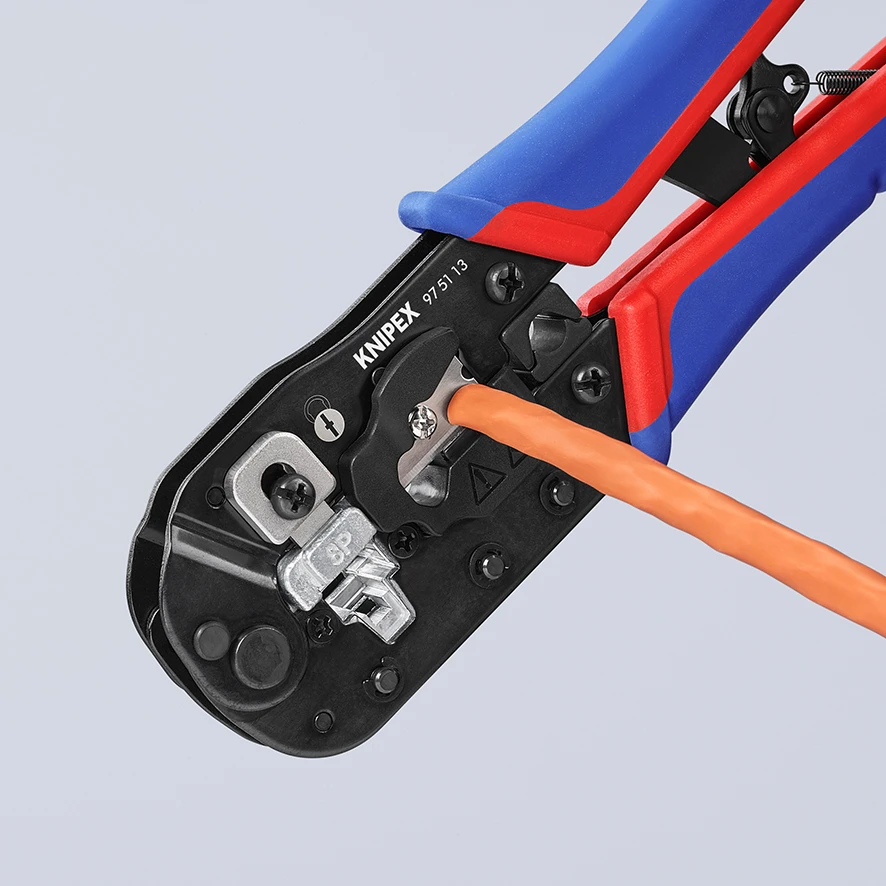

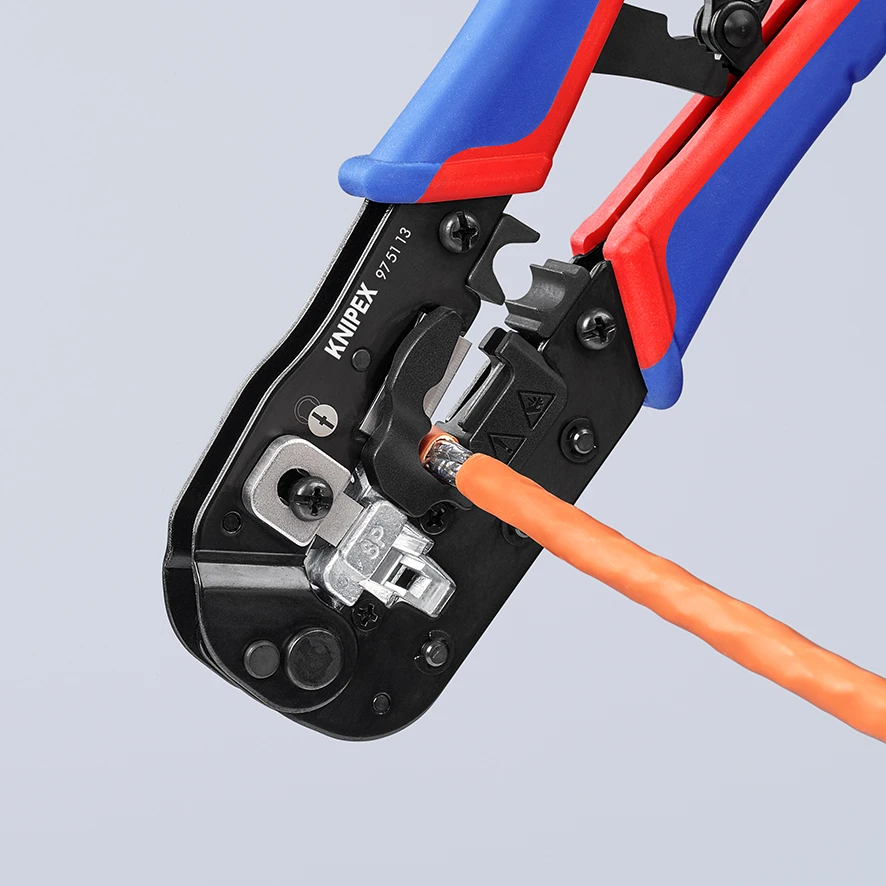

Wbudowane ostrze umożliwia przycinanie kabla oraz zdejmowanie zewnętrznego płaszcza okrągłych kabli CAT. Dzięki temu podstawowe przygotowanie kabla i zaciśnięcie złącza można wykonać jednym narzędziem.

Nie przypisujemy przy tym 97 51 13 do konkretnej kategorii kabla wyłącznie na podstawie oznaczenia CAT. Ostateczna kompatybilność połączenia zależy także od konkretnej konstrukcji kabla i zastosowanego wtyku RJ45.

97 51 13 czy 97 51 10?

Oba modele są zaciskarkami Western, ale odpowiadają innym potrzebom. 97 51 13 jest wyspecjalizowana w RJ45 8P8C, natomiast 97 51 10 obsługuje również mniejsze złącza telefoniczne.

Zastosowanie KNIPEX 97 51 13

Zaciskarka sprawdzi się przede wszystkim podczas profesjonalnego wykonywania i serwisowania okablowania teleinformatycznego, między innymi przy:

• budowie sieci LAN i Ethernet,
• wykonywaniu okablowania strukturalnego,
• instalacjach monitoringu IP,
• montażu wyposażenia szaf rack,
• pracach serwisowych przy infrastrukturze sieciowej,
• wykonywaniu przewodów zakończonych wtykami RJ45 8P8C.

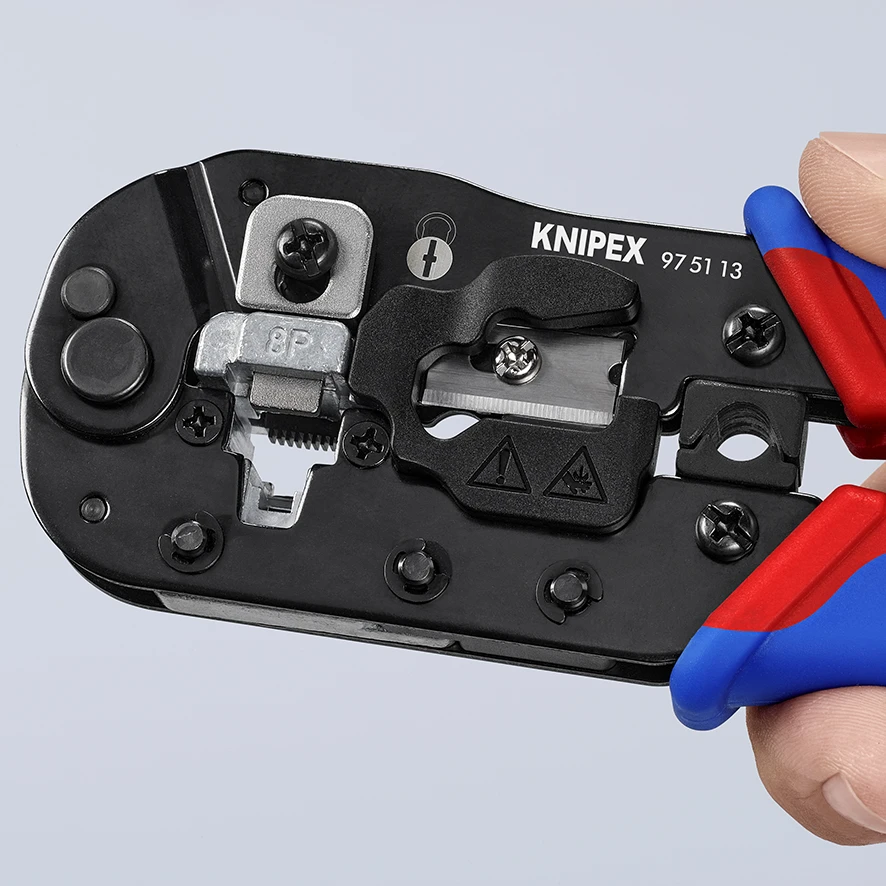

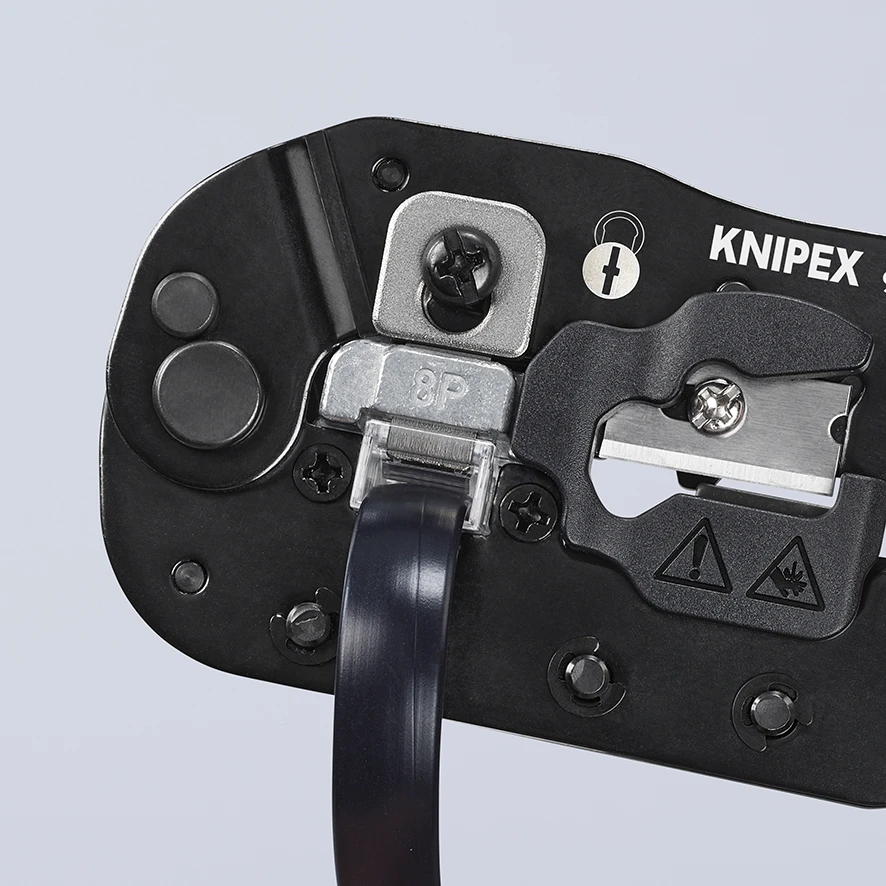

Wymienne ostrze

Ostrze używane do przygotowywania kabla jest elementem wymiennym. Aktualna część zamienna KNIPEX przeznaczona do modeli 97 51 10, 97 51 12 oraz 97 51 13 ma oznaczenie 97 51 E01.

Dzięki temu zużycie ostrza nie oznacza konieczności wymiany całej zaciskarki.
