Jedne szczypce. Pięć matryc. Wiele zastosowań.

W profesjonalnej pracy z instalacjami elektrycznymi różne typy końcówek i złączy wymagają odpowiednio dobranej matrycy. Zamiast nosić kilka osobnych zaciskarek, KNIPEX MultiCrimp® 97 33 02 pozwala korzystać z jednego korpusu szczypiec oraz zestawu wymiennych matryc.

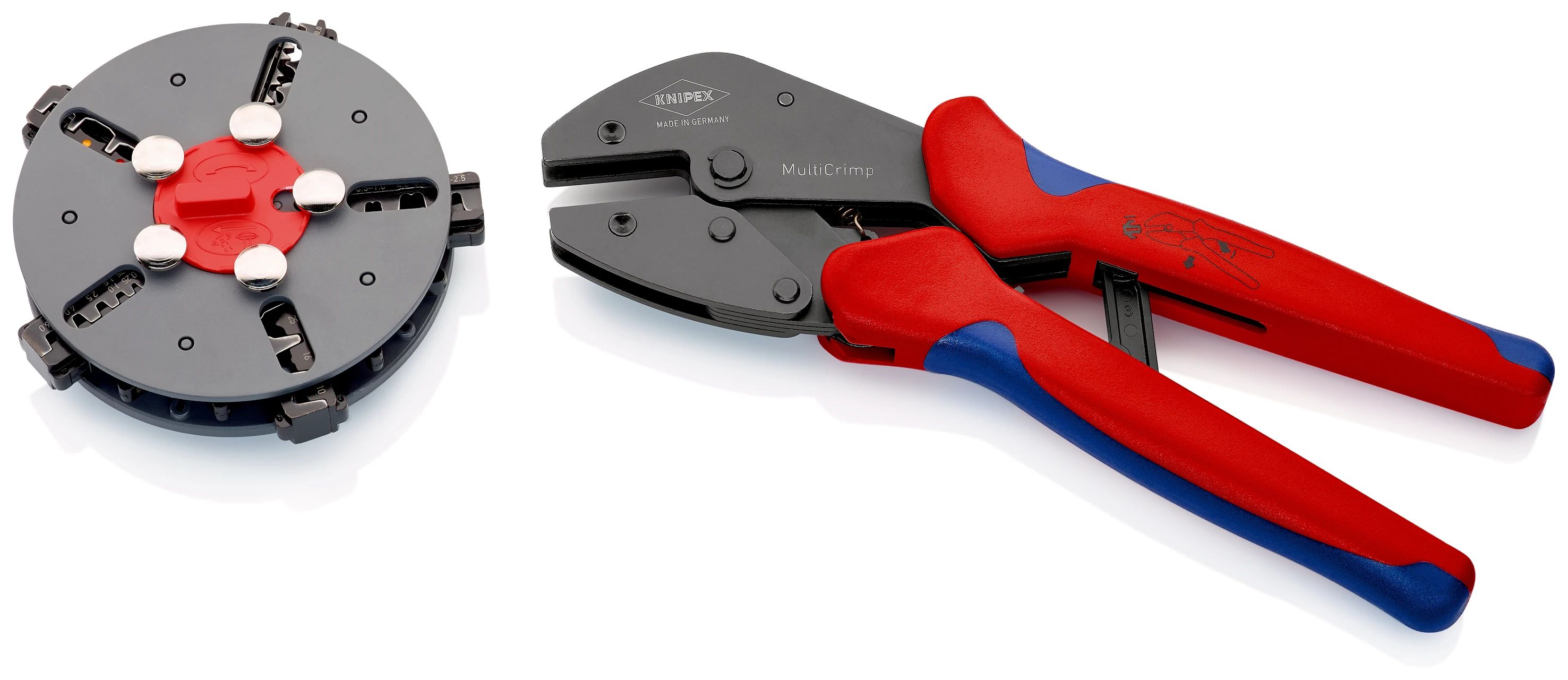

Najważniejszym elementem systemu jest umieszczony przy narzędziu okrągły magazynek, w którym przechowywane są wymienne matryce. Dzięki temu potrzebne elementy pozostają razem ze szczypcami, są uporządkowane i chronione przed zabrudzeniem oraz uszkodzeniem.

To rozwiązanie szczególnie dobrze sprawdzi się tam, gdzie w ciągu jednego dnia wykonuje się różne rodzaje połączeń i nie chce się za każdym razem sięgać po kolejne kompletne narzędzie.

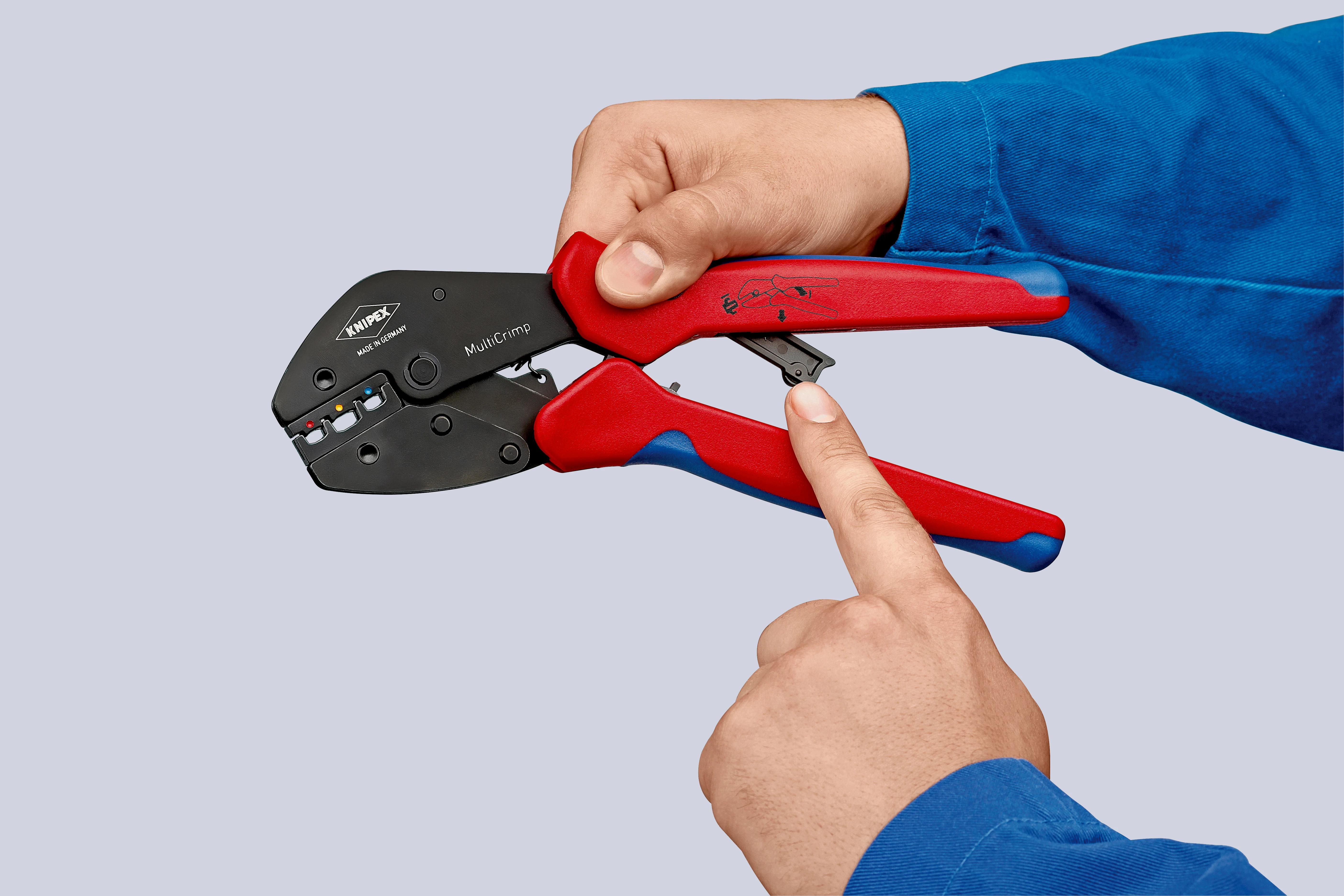

Zmiana matrycy bez dodatkowych narzędzi

Jedną z kluczowych zalet systemu MultiCrimp® jest możliwość szybkiej i łatwej wymiany matryc bez użycia dodatkowego narzędzia.

W praktyce oznacza to, że po zmianie rodzaju końcówki użytkownik może dobrać właściwą matrycę z magazynka i przygotować szczypce do kolejnego zadania.

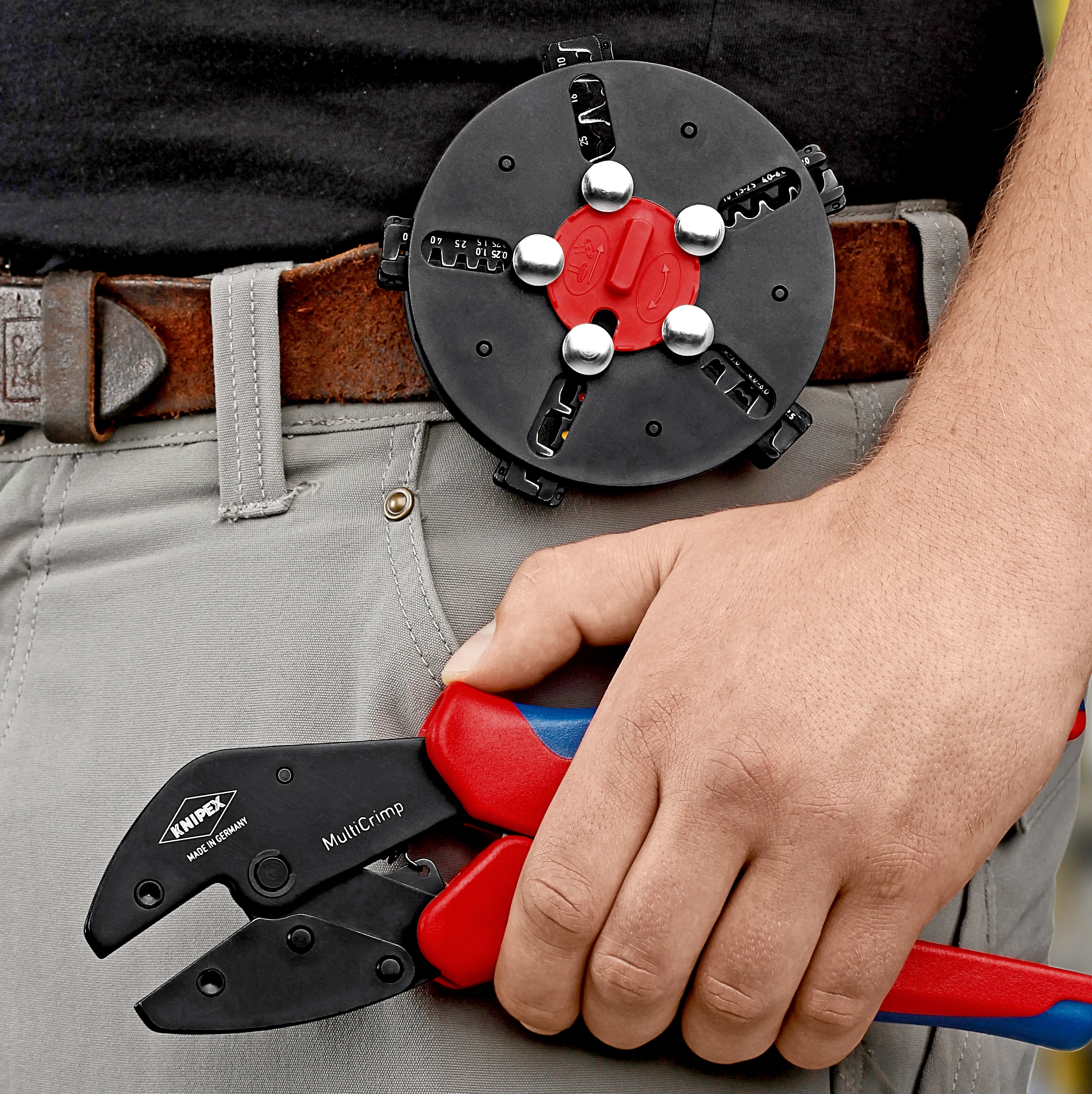

Sam magazynek pełni przy tym podwójną funkcję: pozwala transportować potrzebne matryce razem ze szczypcami, a jednocześnie zapewnia im uporządkowane i chronione miejsce przechowywania.

5 wymiennych matryc w zestawie

To bardzo ważne w przypadku tego konkretnego wariantu. 97 33 02 nie jest samym korpusem MultiCrimp®. Zestaw obejmuje pięć matryc przeznaczonych do różnych zastosowań związanych z zagniataniem.

Producent wymienia zastosowanie m.in. do:

• nieizolowanych, otwartych styków wtykowych o szerokości 4,8 i 6,3 mm,
• izolowanych końcówek, złączy wtykowych i łączników,
• izolowanych i nieizolowanych tulejek kablowych,
• większych tulejek o przekrojach 10 / 16 / 25 mm²,
• nieizolowanych końcówek i złączy zaciskanych, w tym zastosowań objętych odpowiednimi normami DIN.

To właśnie szeroki zakres zastosowań powoduje, że MultiCrimp® może zastąpić kilka wyspecjalizowanych zaciskarek w jednym zestawie.

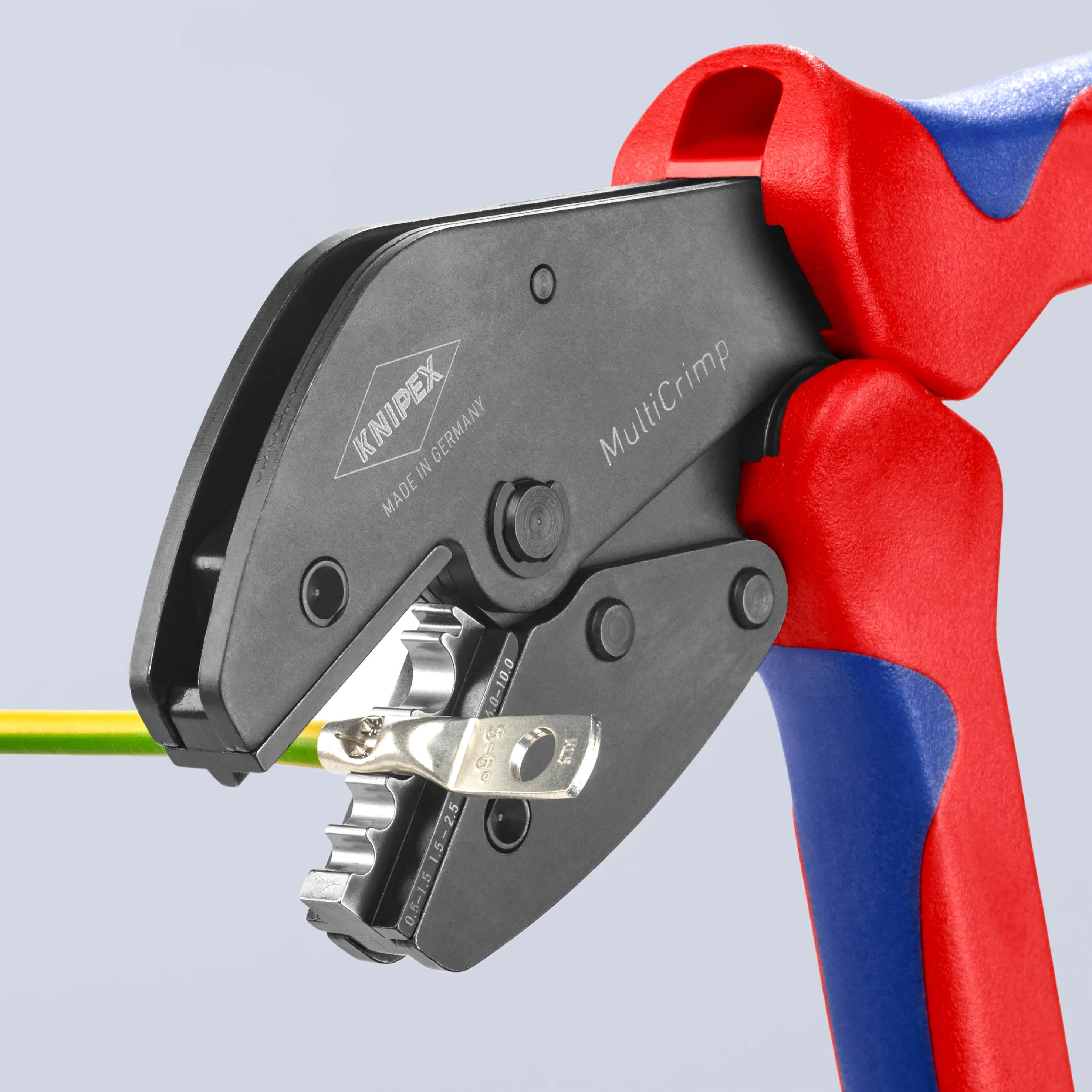

Powtarzalne zagniatanie dzięki mechanizmowi zapadkowemu

W przypadku połączenia zaciskanego liczy się nie tylko siła. Kluczowe znaczenie ma również powtarzalność prawidłowego procesu zagniatania.

KNIPEX zastosował w MultiCrimp® precyzyjne matryce oraz mechanizm zapadkowy/blokadę wymuszoną z możliwością zwolnienia. Producent wskazuje, że rozwiązanie to zapewnia niezmiennie wysoką jakość zagniatania oraz rezultaty porównywalne z narzędziami posiadającymi matryce zamontowane na stałe.

To szczególnie istotna cecha dla profesjonalnego użytkownika, który wykonuje wiele połączeń i oczekuje od narzędzia powtarzalnego rezultatu.

Profesjonalne narzędzie do pracy mobilnej i warsztatowej

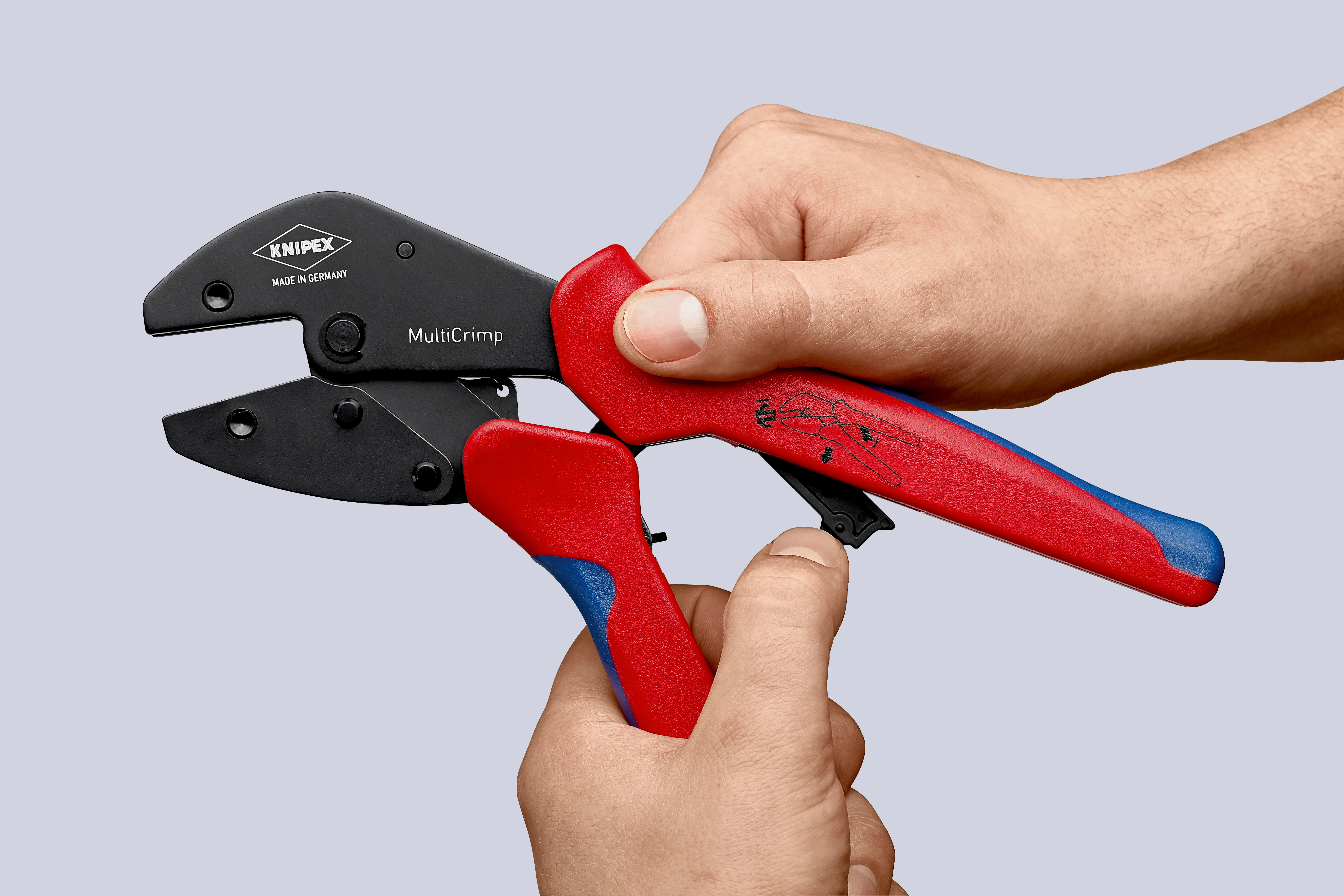

KNIPEX 97 33 02 ma długość 250 mm, waży 870 g i posiada wielokomponentowe rękojeści. Sam korpus szczypiec jest czerniony. Producent klasyfikuje serię MultiCrimp® m.in. do zastosowań w elektryce, przemyśle, motoryzacji, rolnictwie oraz instalacjach technicznych.

Największa praktyczna korzyść jest jednak bardzo prosta:

zamiast zabierać kilka różnych zaciskarek, możesz mieć jeden system MultiCrimp® z odpowiednimi matrycami.

Ważna informacja o kompatybilności matryc

Można łatwo pomylić dwa systemy KNIPEX.

Matryce serii 97 49 XX, przeznaczone do szczypiec systemowych KNIPEX 97 43 200, nie są kompatybilne z MultiCrimp® 97 33 01 / 97 33 02 / 97 33 03.

Do MultiCrimp® należy dobierać właściwe matryce przewidziane dla tego systemu, m.in. z serii 97 39 XX. Producent oferuje także pusty magazynek 97 39 90, dzięki czemu system można dalej konfigurować.

Najważniejsze zalety KNIPEX MultiCrimp® 97 33 02

• 5 wymiennych matryc w jednym systemie – jeden korpus szczypiec pozwala realizować różne zadania związane z zagniataniem.
• Obrotowy magazynek na matryce – wymienne matryce są przechowywane bezpośrednio przy narzędziu, dzięki czemu pozostają uporządkowane i zabezpieczone przed zabrudzeniem oraz uszkodzeniem.
• Wymiana matryc bez dodatkowych narzędzi – pozwala szybko dostosować MultiCrimp® do aktualnie wykonywanego połączenia.
• Mechanizm zapadkowy – wymuszony przebieg procesu zagniatania pomaga uzyskać powtarzalne rezultaty; mechanizm można w razie potrzeby zwolnić.
• Precyzyjnie wykonane matryce – producent wskazuje na wysoką jakość zagniatania porównywalną z narzędziami wyposażonymi w matryce zamontowane na stałe.
• Szeroki zakres zastosowań – zestaw umożliwia pracę z różnymi rodzajami końcówek, złączy oraz tulejek kablowych.
• Kompaktowy system zamiast kilku zaciskarek – szczególnie istotne dla instalatorów i serwisantów pracujących mobilnie.
• Możliwość rozbudowy systemu MultiCrimp® – dostępne są odpowiednie matryce oraz dodatkowy magazynek przeznaczony dla tego systemu.

Dane i właściwości systemu potwierdza producent na oficjalnej stronie KNIPEX 97 33 02.

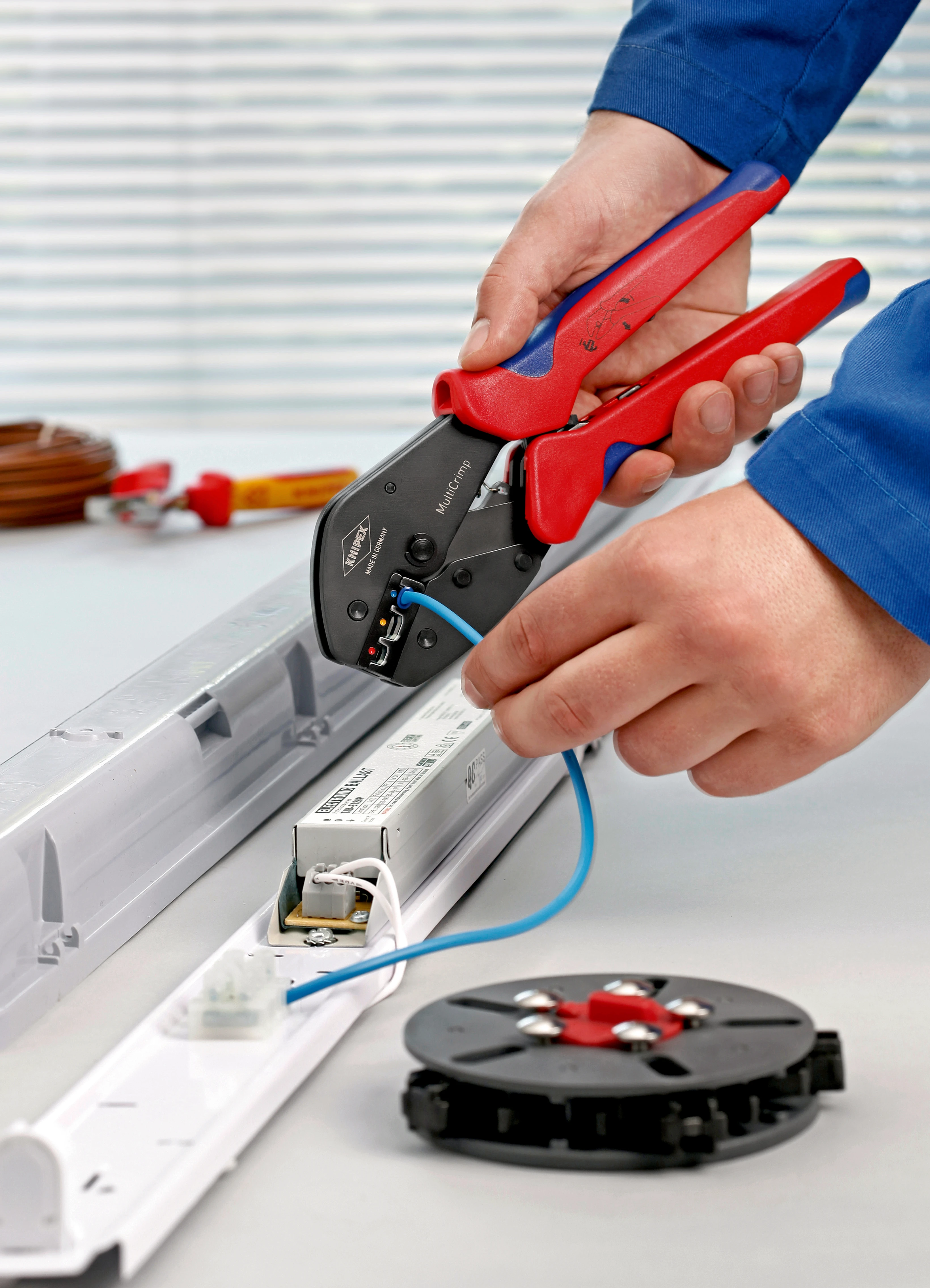

Zastosowanie

KNIPEX MultiCrimp® 97 33 02 jest przeznaczony do profesjonalnego wykonywania połączeń zaciskanych. Dzięki pięciu matrycom zestaw obejmuje zastosowania związane m.in. z zagniataniem izolowanych i nieizolowanych końcówek, złączy, tulejek kablowych oraz nieizolowanych otwartych styków wtykowych.

Szczególną zaletą MultiCrimp® jest praca w miejscach, w których wykonuje się kilka różnych rodzajów połączeń. Zamiast wozić kilka kompletnych zaciskarek, użytkownik ma jeden korpus szczypiec oraz zestaw matryc przechowywanych razem z nim.

Dlatego narzędzie może być szczególnie interesujące dla elektryków, elektromechaników, instalatorów, monterów, serwisantów oraz osób zajmujących się instalacjami i wiązkami elektrycznymi.

Porada eksperta Skrzynkownia.pl

W przypadku MultiCrimp® najważniejszą zasadą jest dobór matrycy do konkretnego typu oraz przekroju obrabianego złącza.

Sam fakt, że dana końcówka fizycznie mieści się w jednej z matryc, nie oznacza jeszcze, że jest to właściwe zestawienie. Przed zagniataniem należy sprawdzić typ końcówki, zakres przekroju przewodu oraz przeznaczenie konkretnej matrycy.

Ma to znaczenie zarówno dla jakości wykonanego połączenia, jak i wykorzystania mechanizmu zapadkowego zgodnie z jego przeznaczeniem.

W Skrzynkownia.pl przy dodatkowych matrycach warto więc podawać nie tylko ich numer KNIPEX, ale również dokładny rodzaj obsługiwanych końcówek i zakres przekrojów. Dzięki temu klient może łatwiej dobrać właściwy element systemu.

Najczęstsze błędy przy wyborze i użytkowaniu MultiCrimp®

1. Dobór matrycy wyłącznie na podstawie rozmiaru końcówki.
Należy uwzględnić również rodzaj złącza i zakres przewidziany dla konkretnej matrycy.

2. Mylenie matryc MultiCrimp® z matrycami do szczypiec systemowych KNIPEX.
To szczególnie ważne przy zakupie dodatkowego wyposażenia. Producent wyraźnie informuje, że matryce 97 49 XX do szczypiec systemowych 97 43 200 nie są kompatybilne z MultiCrimp® 97 33 01 / 02 / 03.

3. Traktowanie magazynka wyłącznie jako opakowania transportowego.
Jest on częścią systemu MultiCrimp® i służy do uporządkowanego przechowywania oraz ochrony wymiennych matryc.

4. Stosowanie niewłaściwej matrycy do danego połączenia.
Każda matryca ma określone zastosowanie. Właściwe dopasowanie matrycy, końcówki i przekroju przewodu jest podstawą prawidłowego użycia narzędzia.

5. Zakładanie, że 97 33 02 obsługuje każdy możliwy typ złącza.
MultiCrimp® jest systemem o szerokich możliwościach, ale zakres pracy zależy od zainstalowanej matrycy. Właśnie dlatego przed zakupem warto sprawdzić wyposażenie konkretnego wariantu.

Dla kogo jest KNIPEX MultiCrimp® 97 33 02?

To przede wszystkim narzędzie dla użytkownika, który regularnie zagniata różne rodzaje końcówek. Jeżeli ktoś przez cały dzień pracuje tylko z jednym rodzajem połączenia, wyspecjalizowana zaciskarka może być wystarczająca. MultiCrimp® pokazuje swoją największą przewagę wtedy, gdy zakres wykonywanych prac jest bardziej zróżnicowany.

Dla mobilnego instalatora lub serwisanta korzyść jest szczególnie czytelna: jeden korpus + pięć matryc + magazynek zamiast kilku kompletnych narzędzi.

I właśnie wokół tego zbudowałbym sprzedaż tego modelu na Skrzynkownia.pl:

„Pięć zastosowań. Jeden system KNIPEX MultiCrimp®.”

FAQ – KNIPEX MultiCrimp® 97 33 02

1. Czym jest KNIPEX MultiCrimp® 97 33 02?
To profesjonalne szczypce do zagniatania z systemem wymiennych matryc oraz okrągłym magazynkiem. Konstrukcja umożliwia korzystanie z różnych matryc przy użyciu jednego korpusu szczypiec.

2. Czy wymiana matryc wymaga dodatkowych narzędzi?
Nie. KNIPEX zaprojektował system tak, aby wymiana matryc była szybka i odbywała się bez użycia dodatkowych narzędzi.

3. Do czego służy okrągły magazynek?
Służy do przechowywania wymiennych matryc bezpośrednio przy narzędziu. Według KNIPEX chroni je również przed uszkodzeniem i zabrudzeniem.

4. Czy MultiCrimp® ma mechanizm zapadkowy?
Tak. Producent stosuje blokadę wymuszoną z możliwością zwolnienia, która wraz z precyzyjnymi matrycami ma zapewniać niezmiennie wysoką jakość zagniatania.

5. Jaki jest zakres pracy KNIPEX 97 33 02?
Na karcie konkretnego wariantu 97 33 02 producent podaje 0,5–6,0 mm², czyli AWG 20–10.

6. Do jakich styków przeznaczony jest podstawowy zakres podany dla 97 33 02?
KNIPEX podaje zastosowanie do nieizolowanych, otwartych styków wtykowych o szerokości 4,8 oraz 6,3 mm.

7. Jak długie są szczypce?
KNIPEX MultiCrimp® 97 33 02 ma długość 250 mm. Całkowite wymiary podane przez producenta wynoszą 250 × 75 × 28 mm.

8. Ile waży KNIPEX MultiCrimp® 97 33 02?
Masa zestawu podana przez KNIPEX wynosi 870 g.

9. Czy można dokupić inne matryce do systemu MultiCrimp®?
Tak. KNIPEX oferuje dodatkowe matryce przeznaczone do systemu MultiCrimp®, m.in. do tulejek kablowych, izolowanych i nieizolowanych złączy oraz złączy fotowoltaicznych MC4®/MC4® EVO 2.

10. Czy matryce 97 49 XX pasują do MultiCrimp® 97 33 02?
Nie. To bardzo ważne przy zakupie wyposażenia dodatkowego. KNIPEX jednoznacznie informuje, że matryce 97 49 XX systemu 97 43 200 nie są kompatybilne z MultiCrimp® 97 33 01 / 02 / 03.

11. Czy można kupić dodatkowy pusty magazynek?
Tak. KNIPEX oferuje 97 39 90 – magazynek wymienny bez wyposażenia. Jego masa wynosi 95 g, a wymiary 100 × 35 mm.

12. Czy MultiCrimp® nadaje się dla profesjonalistów?
Tak. Sam producent określa go jako profesjonalne narzędzie i wskazuje zastosowania m.in. w elektryce, przemyśle, rolnictwie, motoryzacji, instalacjach sanitarnych oraz systemach fotowoltaicznych.

Dane techniczne – KNIPEX 97 33 02

Wszystkie powyższe parametry pochodzą z aktualnej oficjalnej karty KNIPEX 97 33 02.
