KNIPEX 16 95 11 ErgoStrip XL – uniwersalne narzędzie do ściągania izolacji z kabli Ø 12–28 mm

KNIPEX ErgoStrip XL – przygotowanie większych kabli zasilających

Przy montażu rozdzielnic, podłączaniu wallboxów czy wykonywaniu instalacji przemysłowych często trzeba usunąć dłuższy fragment zewnętrznej powłoki kabla, a następnie odizolować jego poszczególne żyły. KNIPEX ErgoStrip XL 16 95 11 łączy te czynności w jednym kompaktowym narzędziu.

Model jest przeznaczony do standardowych kabli okrągłych o średnicy zewnętrznej 12–28 mm, w tym przewodów typu NYM i NYY. Umożliwia wykonywanie cięć obwodowych i wzdłużnych, rozchylanie naciętej powłoki oraz ściąganie izolacji z pojedynczych żył o przekrojach od 2,5 do 25 mm².

To rozwiązanie dla elektryków i instalatorów pracujących z większymi kablami zasilającymi, którzy potrzebują poręcznego narzędzia do kolejnych etapów przygotowania przewodu.

Trzy ostrza – cięcie obwodowe i wzdłużne

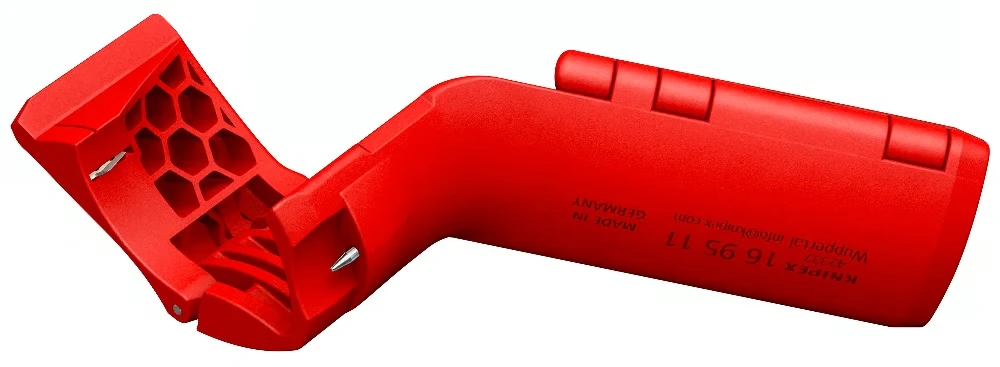

ErgoStrip XL wykorzystuje trzy stałe ostrza, które ułatwiają nacinanie zewnętrznej powłoki kabla. Ich rozmieszczenie ogranicza konieczność obracania nadgarstka i pomaga prowadzić narzędzie podczas pracy.

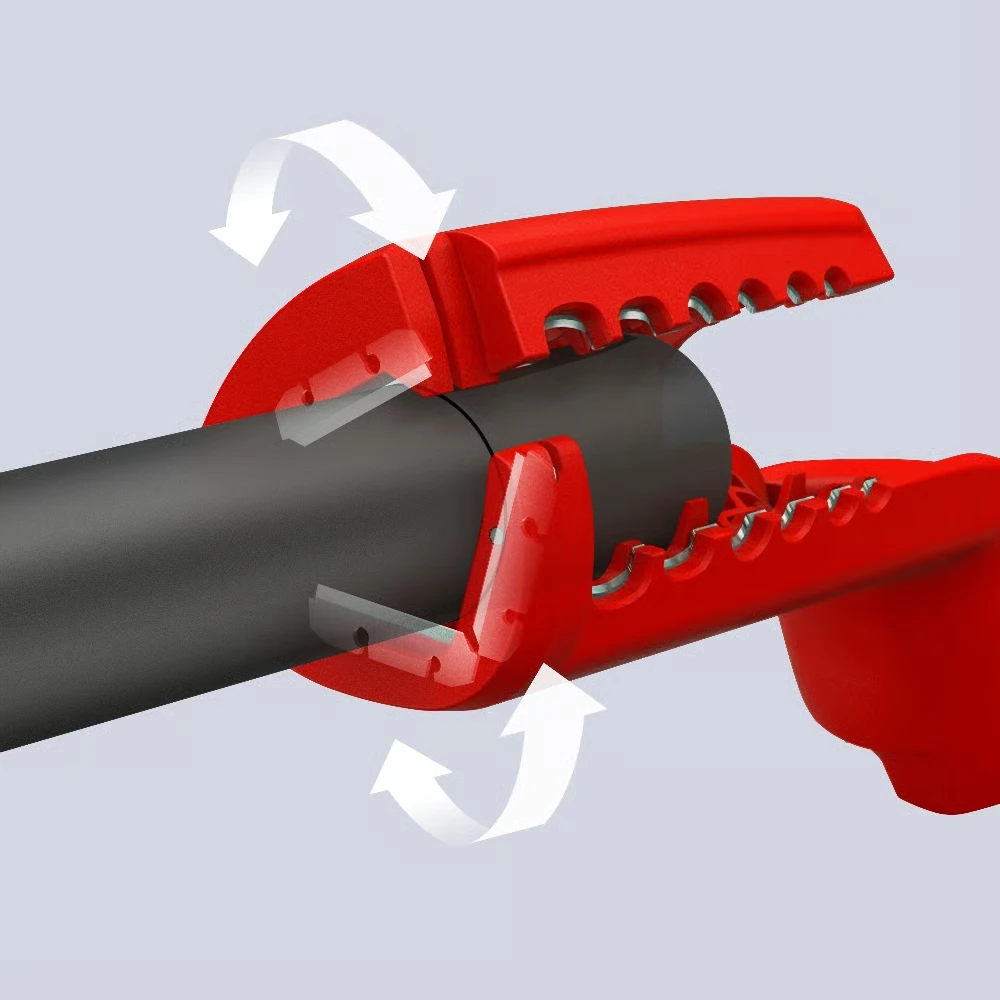

• Cięcie obwodowe – umożliwia nacięcie płaszcza dookoła kabla w miejscu planowanego odizolowania.

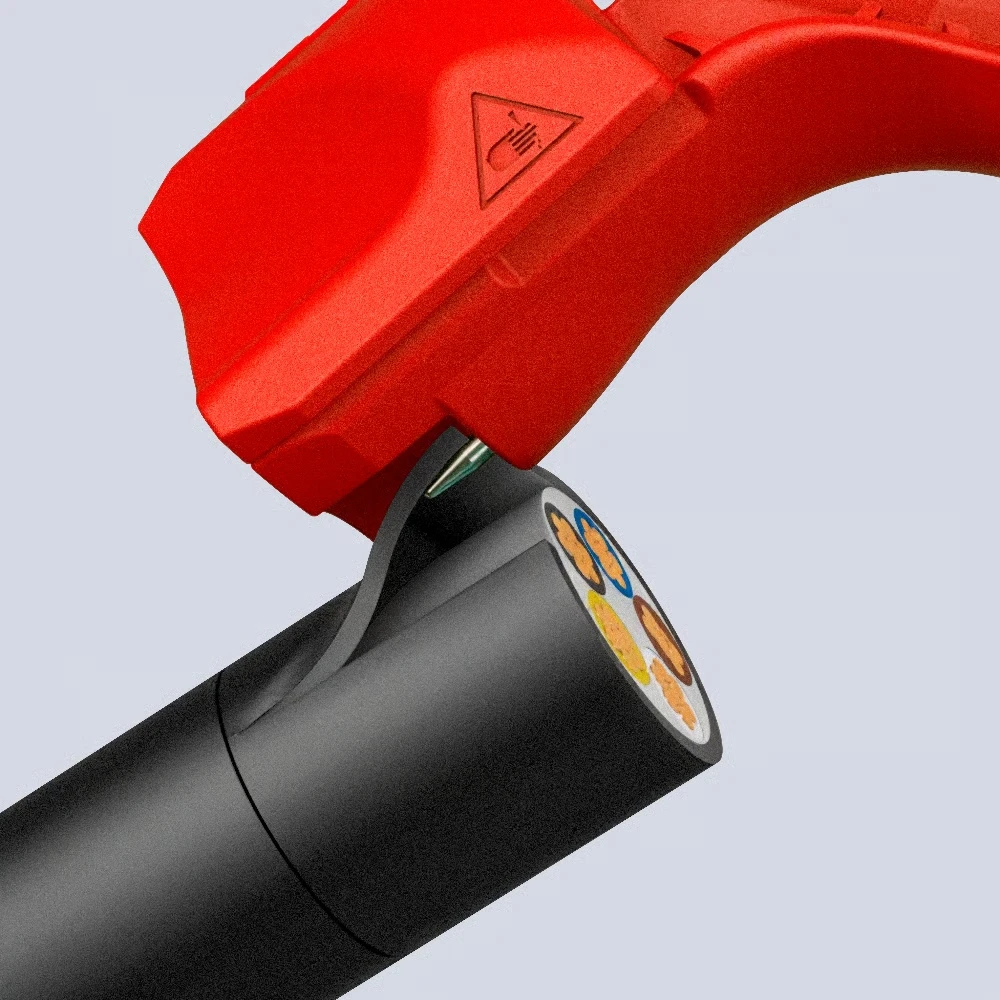

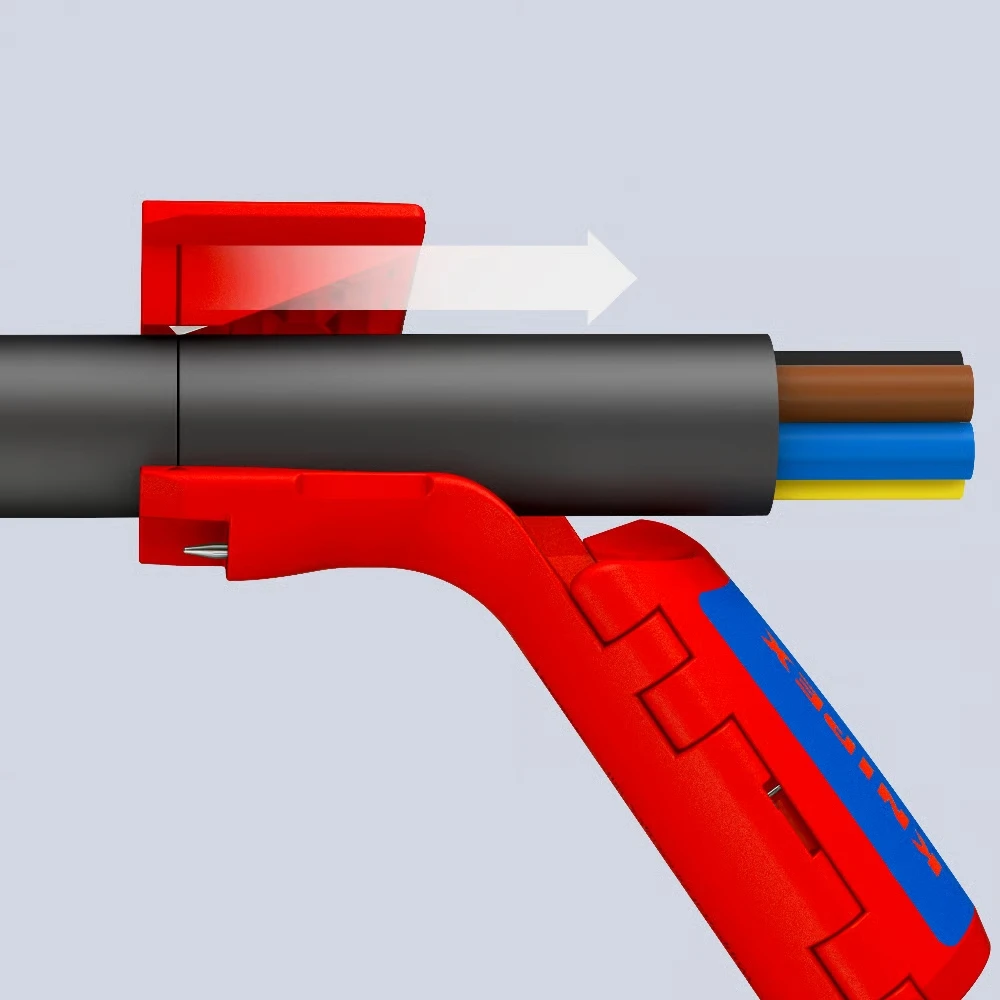

• Cięcie wzdłużne – pozwala rozciąć powłokę wzdłuż osi kabla, co ułatwia usuwanie jej dłuższych odcinków.
• Oznaczenia pozycjonujące – pomagają dokładnie ustawić ostrze do cięcia wzdłużnego i zachować właściwy kierunek prowadzenia.
• Pomoc w rozchylaniu płaszcza – solidny element konstrukcji ułatwia otwarcie wcześniej naciętej powłoki i dostęp do wewnętrznych żył.

Dzięki połączeniu tych funkcji przygotowanie końcówki większego kabla nie wymaga stosowania osobnego narzędzia do każdego etapu usuwania powłoki.

Ściąganie izolacji z pojedynczych żył 2,5–25 mm²

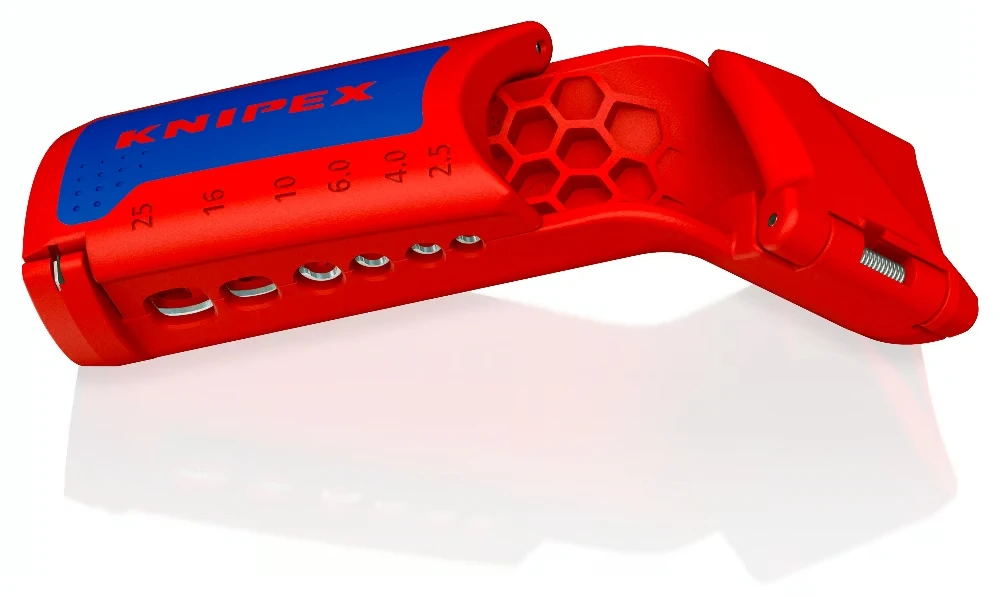

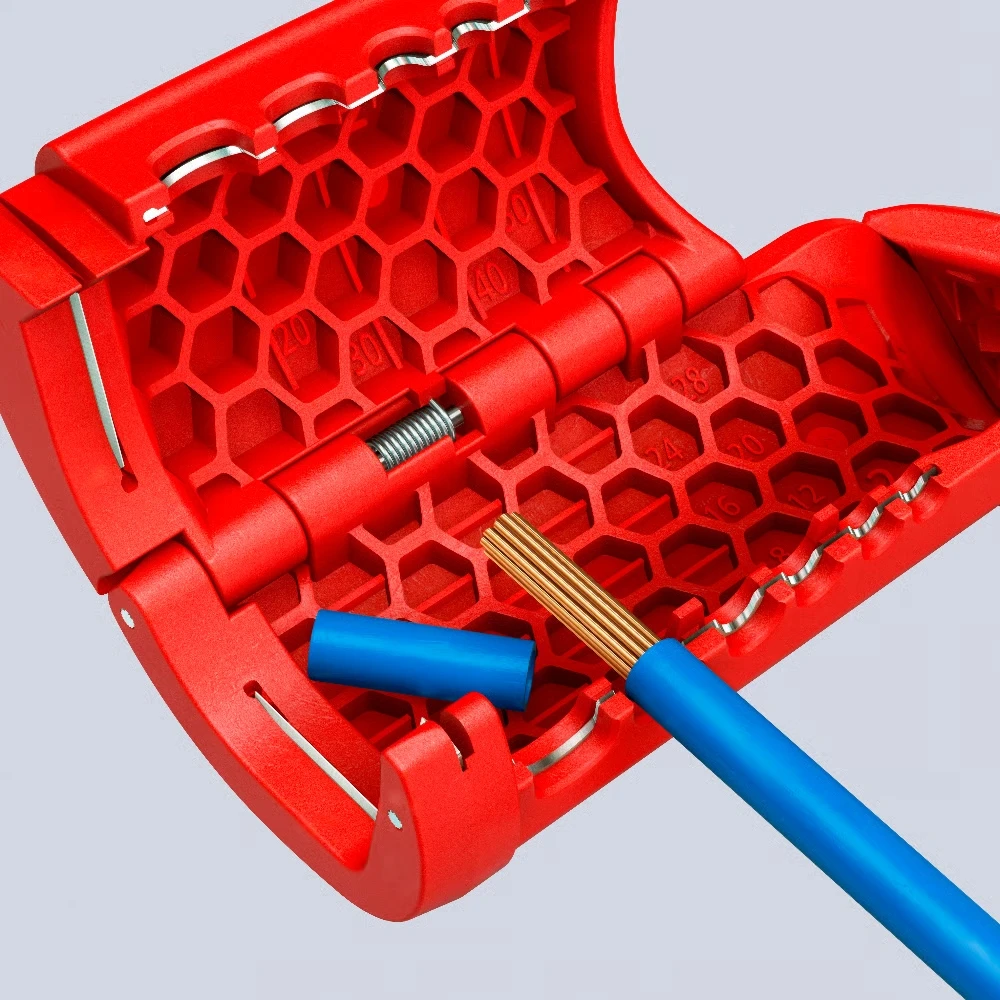

Po usunięciu zewnętrznego płaszcza można wykorzystać ErgoStrip XL do odizolowania znajdujących się wewnątrz żył. Zintegrowane profile robocze są przeznaczone do przekrojów 2,5–25 mm².

Specjalne przegrody pozycjonujące ułatwiają prawidłowe umieszczenie przewodu w odpowiednim profilu. Pomaga to zachować kontrolę nad jego ułożeniem podczas zdejmowania izolacji.

Takie połączenie funkcji jest szczególnie przydatne przy przygotowywaniu przewodów zasilających do podłączenia aparatury rozdzielczej, urządzeń elektrycznych i większych odbiorników.

Powtarzalne długości odizolowania i wygodna praca

ErgoStrip XL wyposażono w zintegrowane skale długości, które pomagają przygotowywać kolejne odcinki kabla i pojedyncze żyły według tego samego wymiaru. To praktyczne rozwiązanie podczas wykonywania wielu podobnych połączeń.

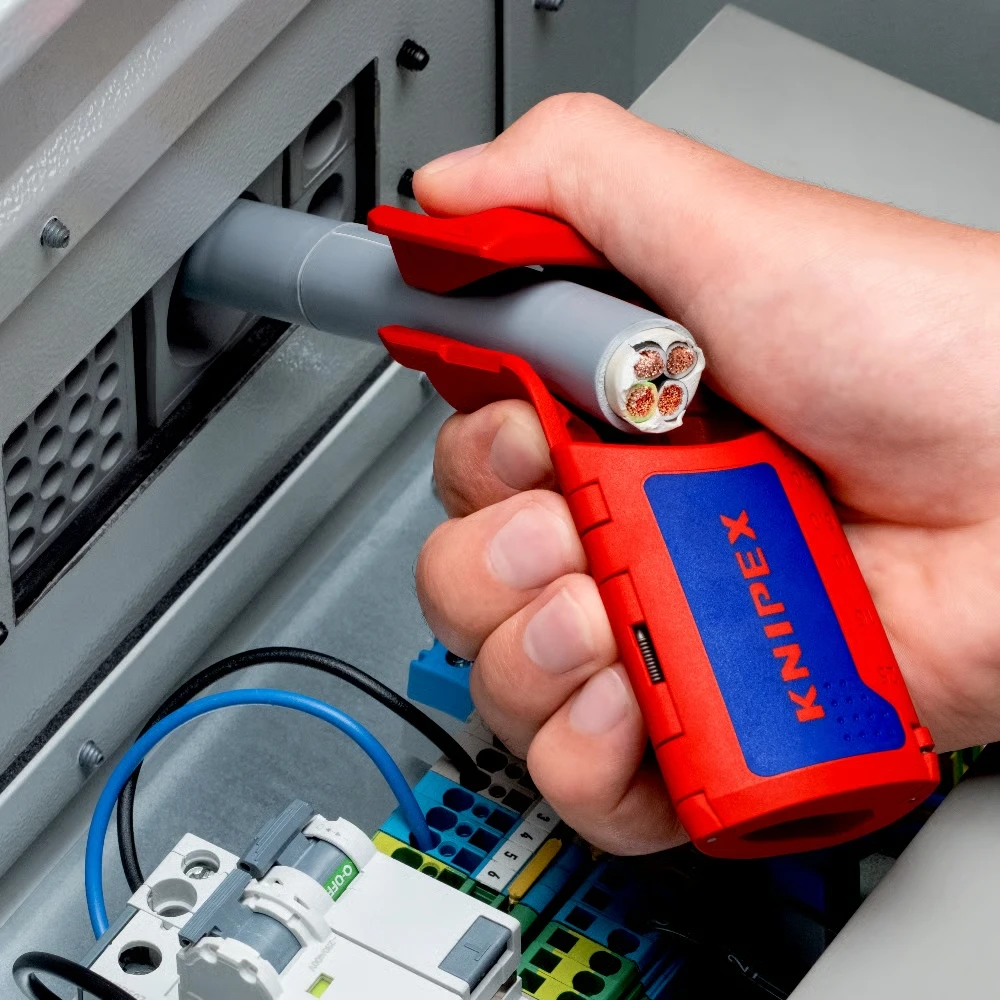

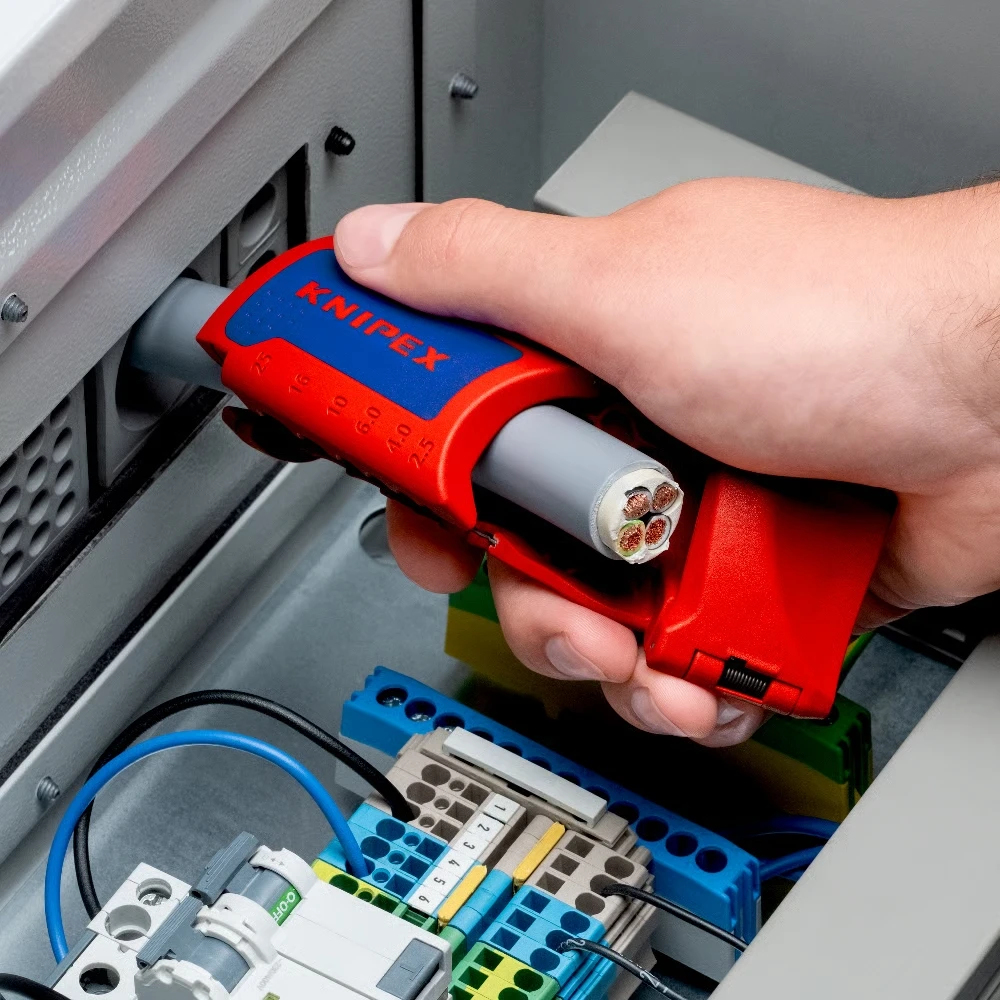

Narzędzie ma długość 119 mm i waży zaledwie 64 g. Kompaktowa, ergonomiczna konstrukcja ułatwia manewrowanie przy przewodach wprowadzonych do rozdzielnic, szaf sterowniczych i innych miejsc o ograniczonej przestrzeni roboczej.

Najważniejsze zalety KNIPEX ErgoStrip XL

• Zakres Ø 12–28 mm – dostosowany do większych standardowych kabli instalacyjnych i zasilających.
• Wielofunkcyjna konstrukcja – jedno narzędzie do cięcia płaszcza, jego rozchylania i odizolowywania pojedynczych żył.
• Trzy stałe ostrza – umożliwiają sprawne prowadzenie cięcia bez każdorazowego ustawiania głębokości ostrza.
• Cięcie obwodowe i wzdłużne – pozwala dobrać sposób usuwania powłoki do długości przygotowywanego odcinka.
• Profile do żył 2,5–25 mm² – umożliwiają dalsze przygotowanie przewodu po zdjęciu zewnętrznego płaszcza.
• Skale długości – pomagają zachować powtarzalne wymiary odizolowania.
• Kompaktowe wymiary i masa 64 g – ułatwiają codzienną pracę oraz przechowywanie narzędzia.

Zastosowanie – gdzie przyda się ErgoStrip XL?

Narzędzie jest przeznaczone przede wszystkim do prac elektroinstalacyjnych z większymi kablami okrągłymi. Może być wykorzystywane między innymi podczas:

• przygotowywania kabli zasilających do rozdzielnic i podrozdzielnic elektrycznych,
• wykonywania połączeń zasilających stacje ładowania samochodów elektrycznych (wallboxy),
• przygotowywania odpowiednich przewodów do podłączenia falowników,
• montażu i modernizacji instalacji elektrycznych w budynkach mieszkalnych i komercyjnych,
• prac przy szafach sterowniczych i instalacjach przemysłowych,
• usuwania zewnętrznego płaszcza kabli NYM i NYY oraz przygotowywania ich żył do dalszego montażu.

Przed rozpoczęciem pracy należy upewnić się, że średnica zewnętrzna kabla oraz przekroje odizolowywanych żył odpowiadają zakresom narzędzia.

Który ściągacz izolacji KNIPEX wybrać?

Wybór narzędzia zależy przede wszystkim od średnicy kabla, budowy jego powłoki i rodzaju wykonywanej instalacji. ErgoStrip XL jest przeznaczony do większych kabli okrągłych, ale przy mniejszych przewodach, kablach fotowoltaicznych lub bardzo grubych kablach przemysłowych lepszym rozwiązaniem może być inny model.

Najważniejsza różnica: ErgoStrip XL 16 95 11 jest ukierunkowany na większe standardowe kable zasilające. Klasyczny ErgoStrip sprawdzi się przy mniejszych przewodach instalacyjnych i kablach danych, natomiast ErgoStrip PV jest przeznaczony również do przygotowywania przewodów solarnych 4 i 6 mm².

Na co zwrócić uwagę przed użyciem?

Stałe ostrza ErgoStrip XL są dostosowane do standardowych konstrukcji kabli okrągłych. Przy kablach o nietypowej budowie lub grubości powłoki konieczna jest kontrola nacięcia, aby upewnić się, że wewnętrzne żyły nie zostały uszkodzone.

Warto również rozróżnić dwa parametry: Ø 12–28 mm oznacza średnicę zewnętrzną całego kabla, natomiast 2,5–25 mm² to zakres przekrojów pojedynczych żył przeznaczonych do odizolowania.

Narzędzie nie jest przeznaczone do przecinania całych kabli ani do pracy przy przewodach znajdujących się pod napięciem.
