KNIPEX 16 95 03 SB ErgoStrip PV – ściągacz izolacji do kabli fotowoltaicznych

Dokładne przygotowanie kabli fotowoltaicznych do montażu złączy

Przy wykonywaniu połączeń w instalacjach fotowoltaicznych ważne jest precyzyjne usunięcie izolacji bez uszkadzania miedzianych drucików przewodnika. Równie istotna jest długość odsłoniętej żyły, która musi odpowiadać wymaganiom zastosowanego styku. KNIPEX ErgoStrip PV 16 95 03 SB łączy specjalne profile do przewodów solarnych z regulowanym ogranicznikiem długości, ułatwiając przygotowywanie kolejnych kabli w powtarzalny sposób.

Narzędzie jest przeznaczone do odizolowywania przewodów fotowoltaicznych o przekrojach 4 i 6 mm², w tym odpowiednich kabli H1Z2Z2-K. Dodatkowo umożliwia zdejmowanie płaszcza kabli okrągłych oraz izolacji pojedynczych żył PVC. Dzięki temu sprawdza się zarówno podczas montażu instalacji PV, jak i w codziennych pracach elektroinstalacyjnych.

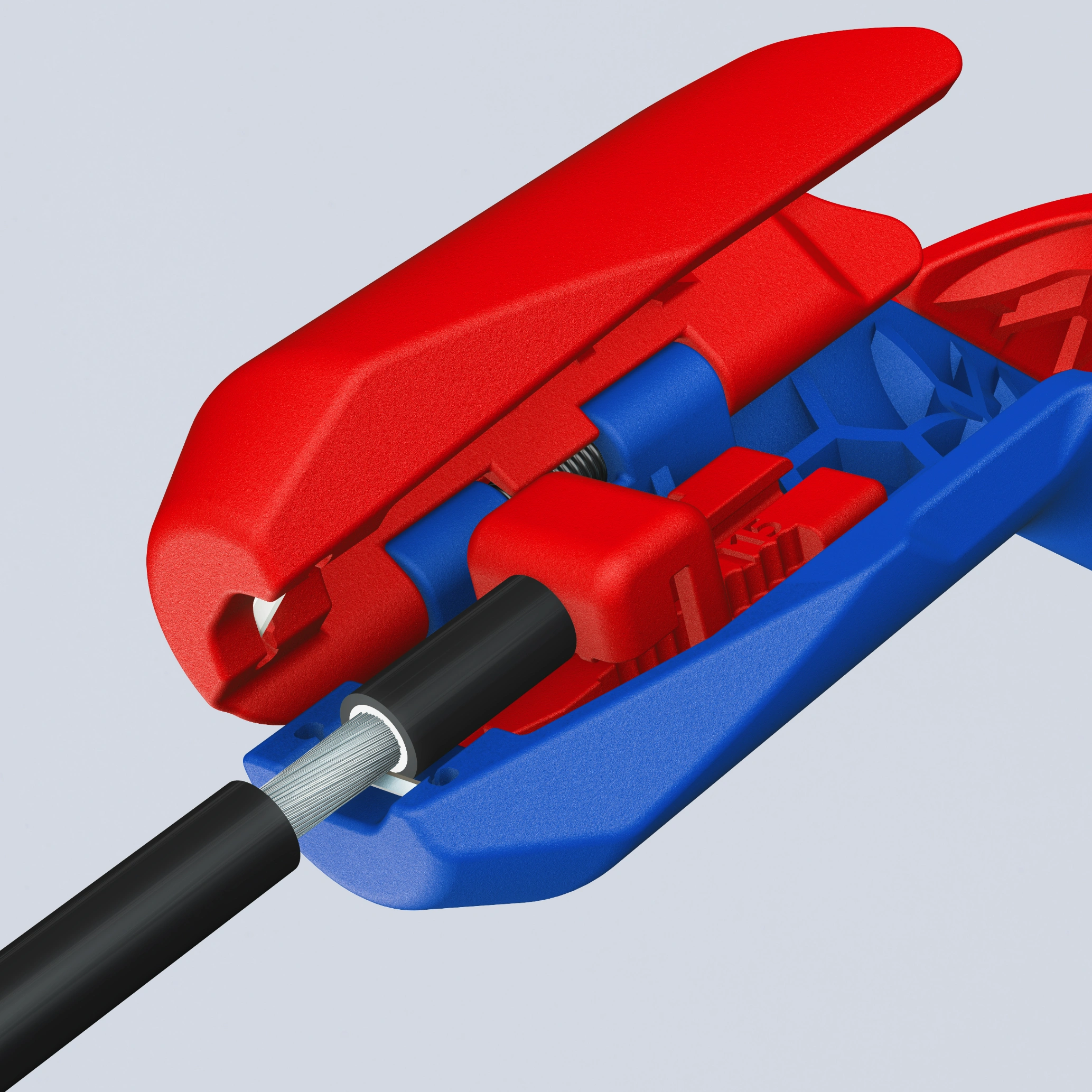

Specjalne profile do przewodów solarnych 4 i 6 mm²

Izolacja kabli fotowoltaicznych jest przystosowana do pracy w wymagających warunkach środowiskowych. Jej usuwanie zwykłym nożem wymaga dużej ostrożności, ponieważ zbyt głębokie nacięcie może naruszyć przewodnik.

ErgoStrip PV ma dwa dedykowane profile do kabli solarnych o przekrojach 4 i 6 mm². Odpowiednio dobrane krawędzie nacinają izolację, umożliwiając jej usunięcie z końca przewodu bez konieczności prowadzenia ostrza noża wzdłuż miedzianych drucików.

Podczas odizolowywania należy korzystać z profilu odpowiadającego przekrojowi przewodu. Nie należy zastępować nim profilu przeznaczonego do innego rodzaju izolacji tylko dlatego, że przekrój żyły jest taki sam.

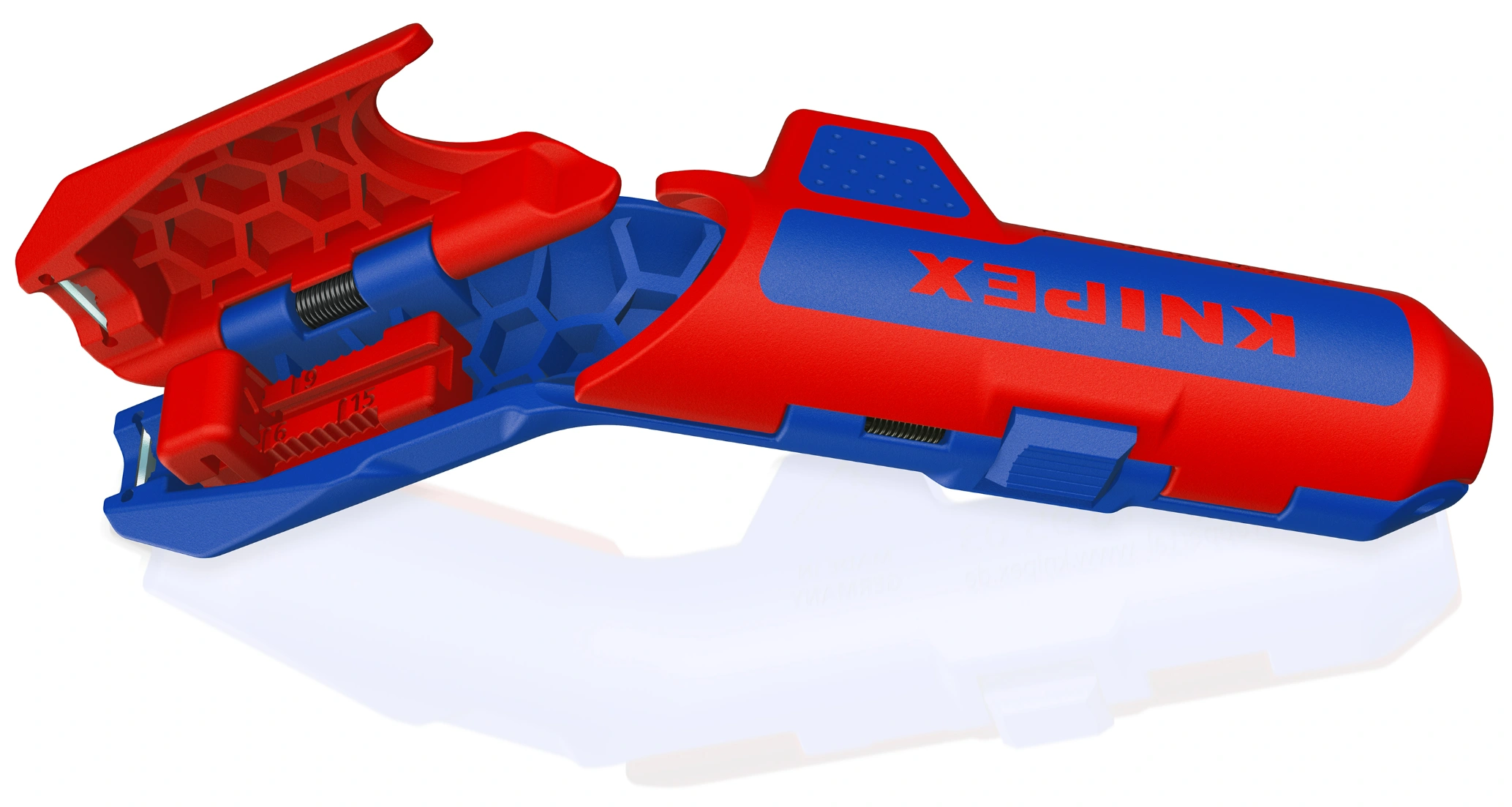

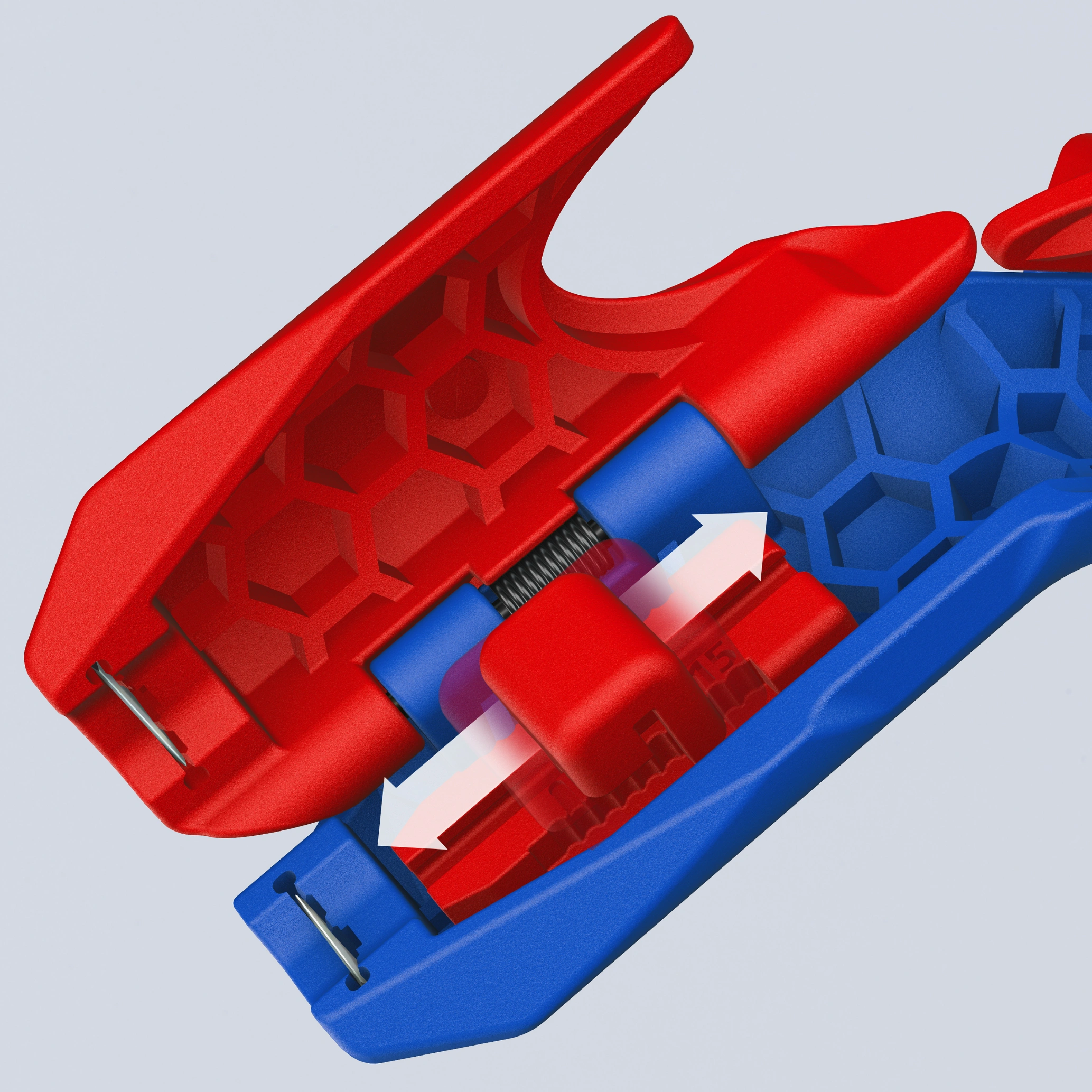

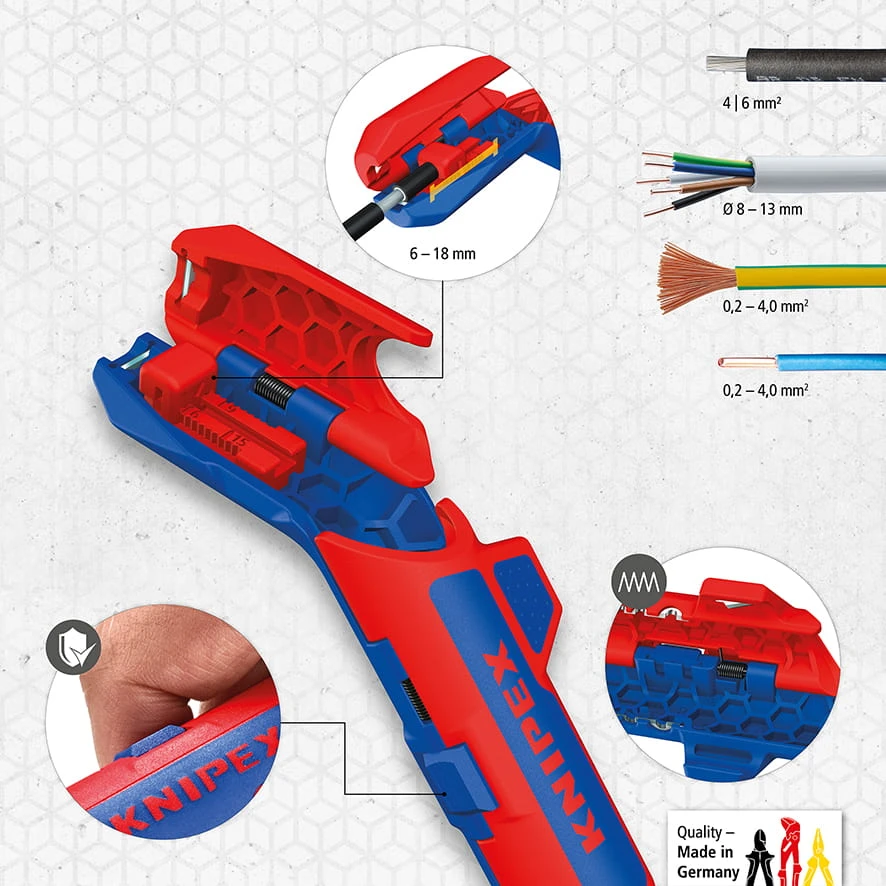

Ogranicznik długości 6–18 mm – powtarzalne zakończenia przewodów

Przed montażem złącza solarnego należy przygotować końcówkę przewodu na długość określoną przez producenta styku. ErgoStrip PV wyposażono w regulowany ogranicznik długości odizolowania od 6 do 18 mm.

Po ustawieniu wymaganej wartości można przygotowywać kolejne przewody na tę samą długość. Jest to szczególnie przydatne podczas wykonywania większej liczby połączeń, gdy liczy się powtarzalność i ograniczenie dodatkowych pomiarów.

Obsługa jest prosta: ustaw ogranicznik, wprowadź koniec przewodu do odpowiedniego profilu PV, zamknij narzędzie i wykonaj krótkie ruchy obrotowe w obie strony, aby naciąć izolację. Następnie otwórz uchwyt i usuń nacięty odcinek.

Ważne: długość odizolowania należy dobrać do konkretnego styku i instrukcji montażu złącza. Samo ustawienie ogranicznika nie zastępuje kontroli przygotowanego przewodu.

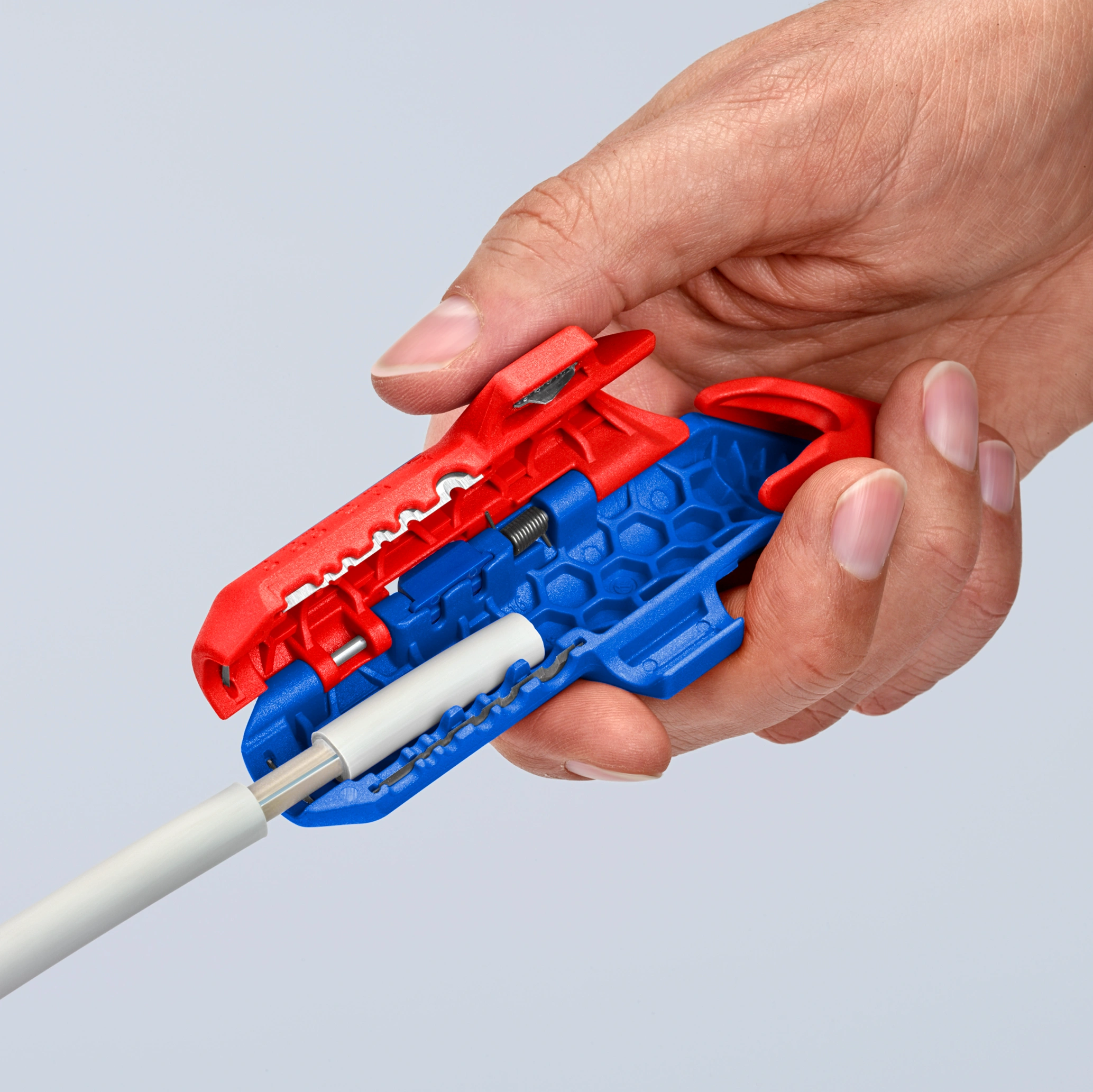

Usuwanie płaszcza kabli okrągłych Ø 8–13 mm

Oprócz dedykowanych profili PV narzędzie umożliwia zdejmowanie zewnętrznego płaszcza odpowiednich kabli okrągłych o średnicy 8–13 mm, między innymi popularnych przewodów instalacyjnych NYM.

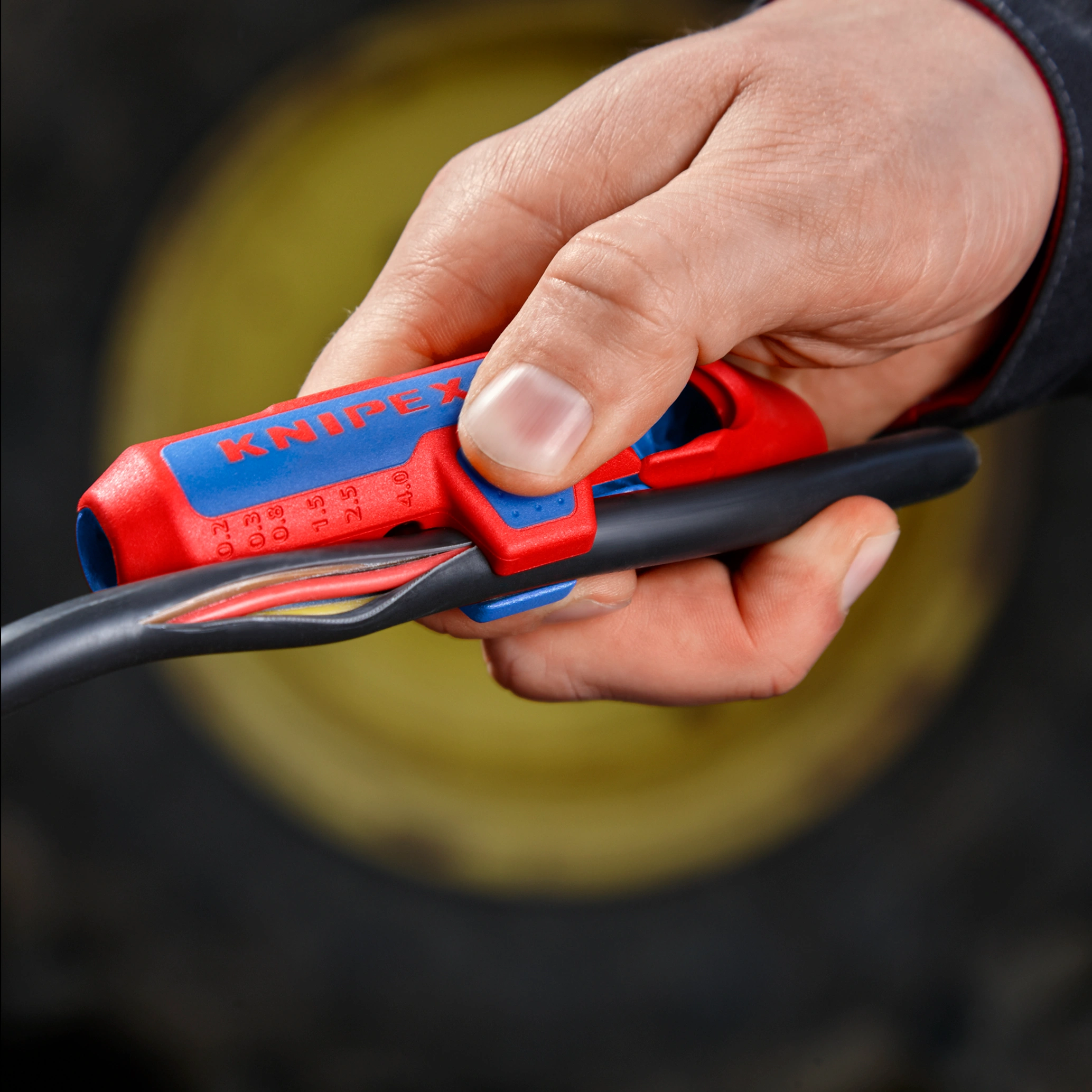

Do dyspozycji są funkcje nacinania obwodowego i wzdłużnego płaszcza. Pozwalają przygotować kabel do dalszego podłączenia bez konieczności korzystania z oddzielnego noża do każdego rodzaju nacięcia.

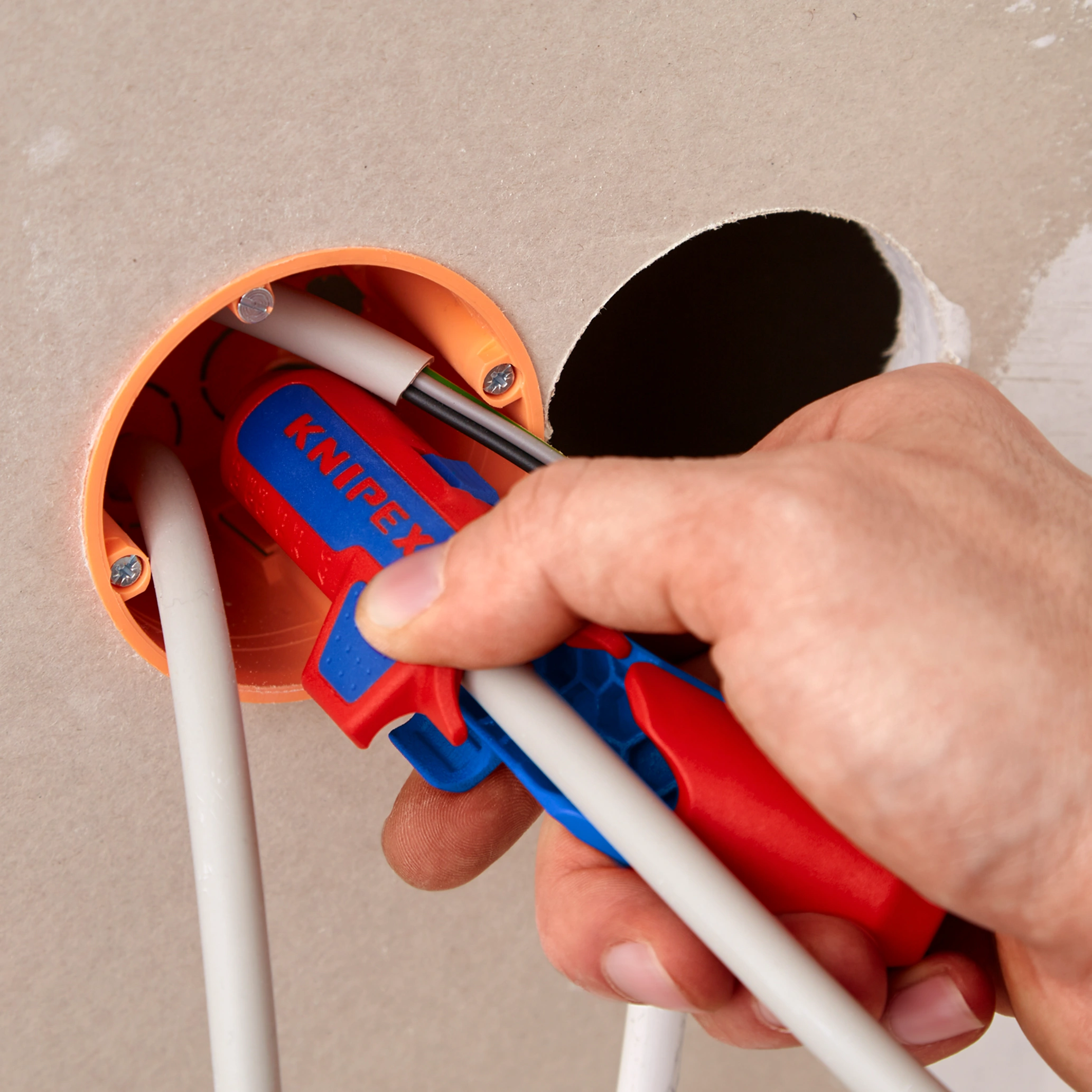

Stożkowo zwężone końcówki ułatwiają dostęp do przewodów w ograniczonej przestrzeni, na przykład wewnątrz puszek elektrycznych oraz obudów urządzeń.

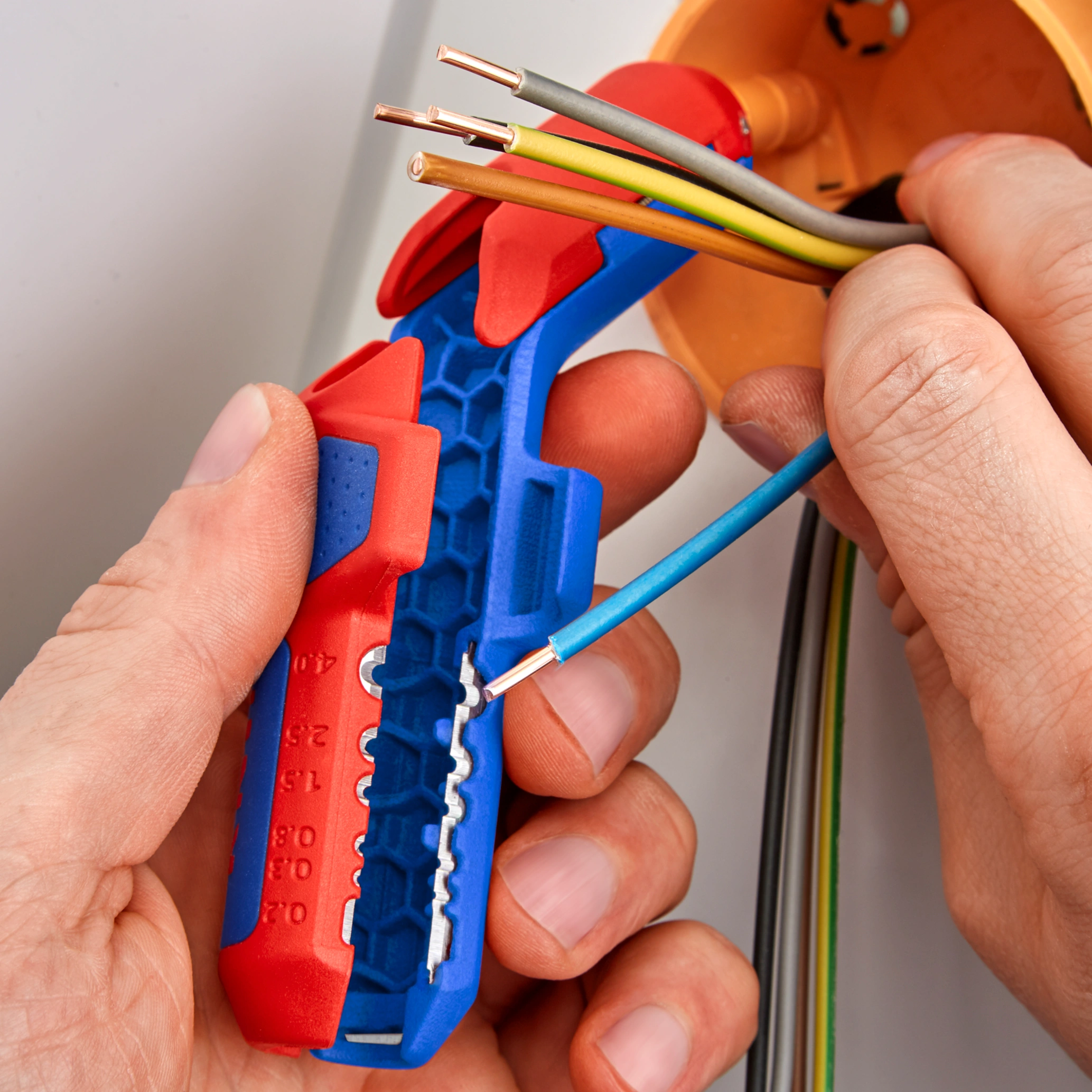

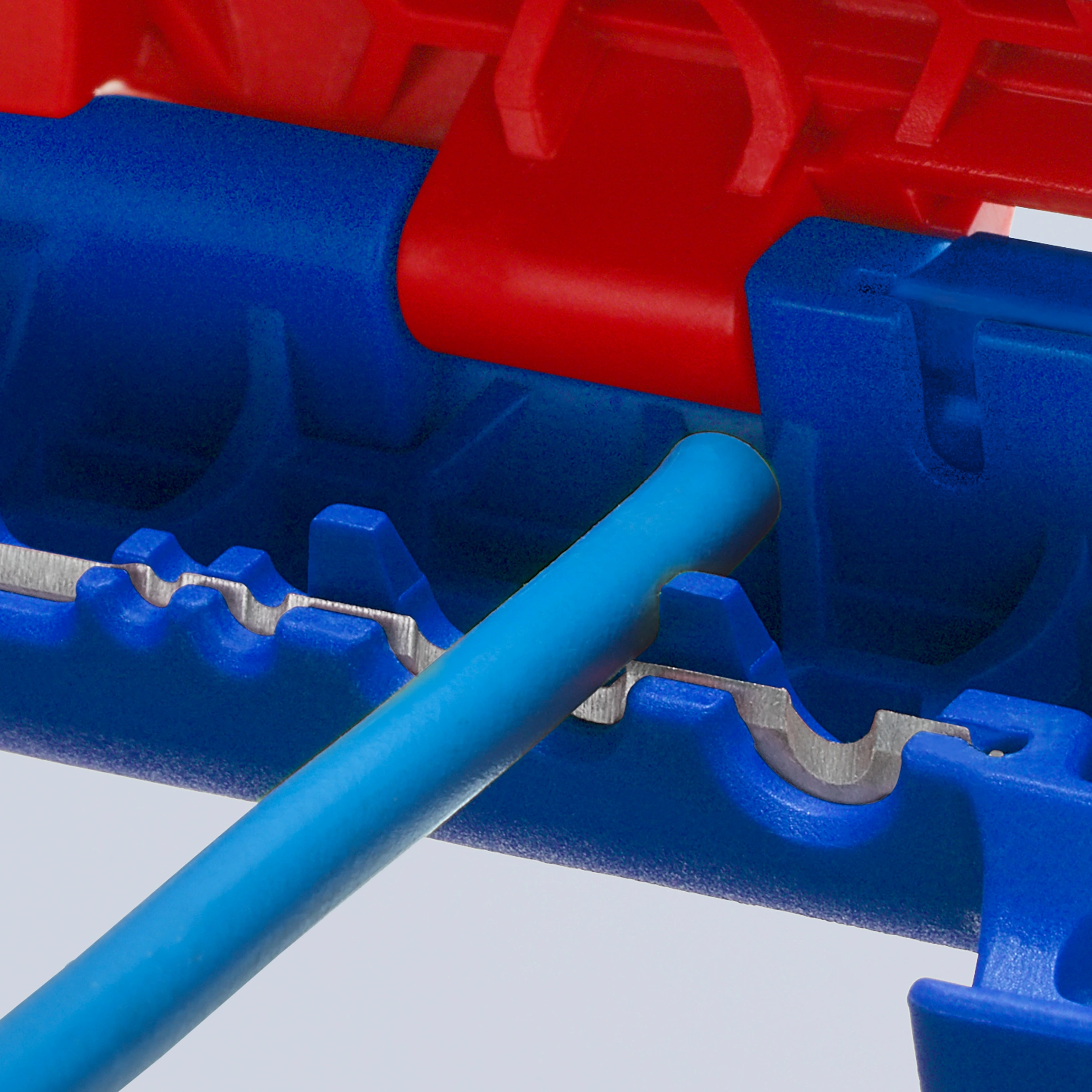

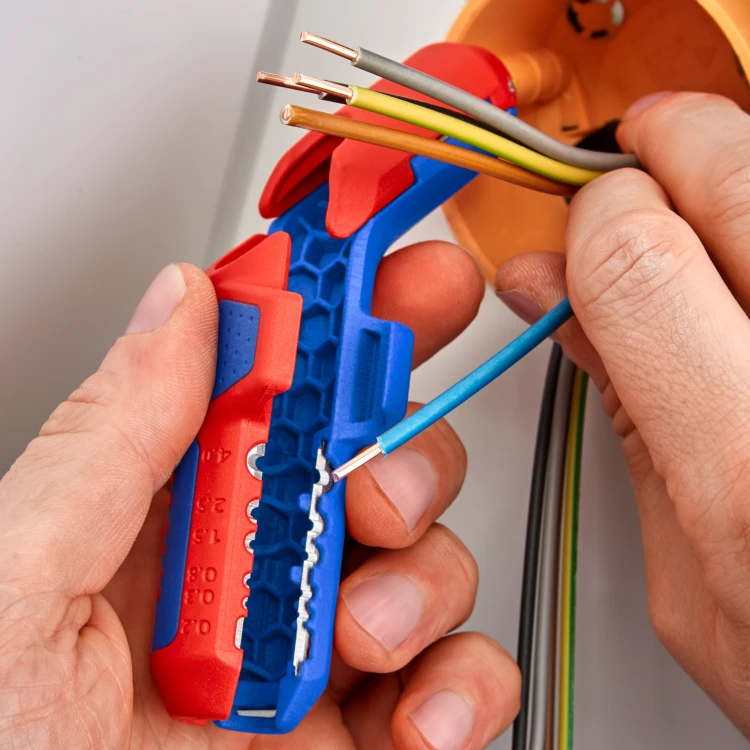

Ściąganie izolacji z pojedynczych żył PVC

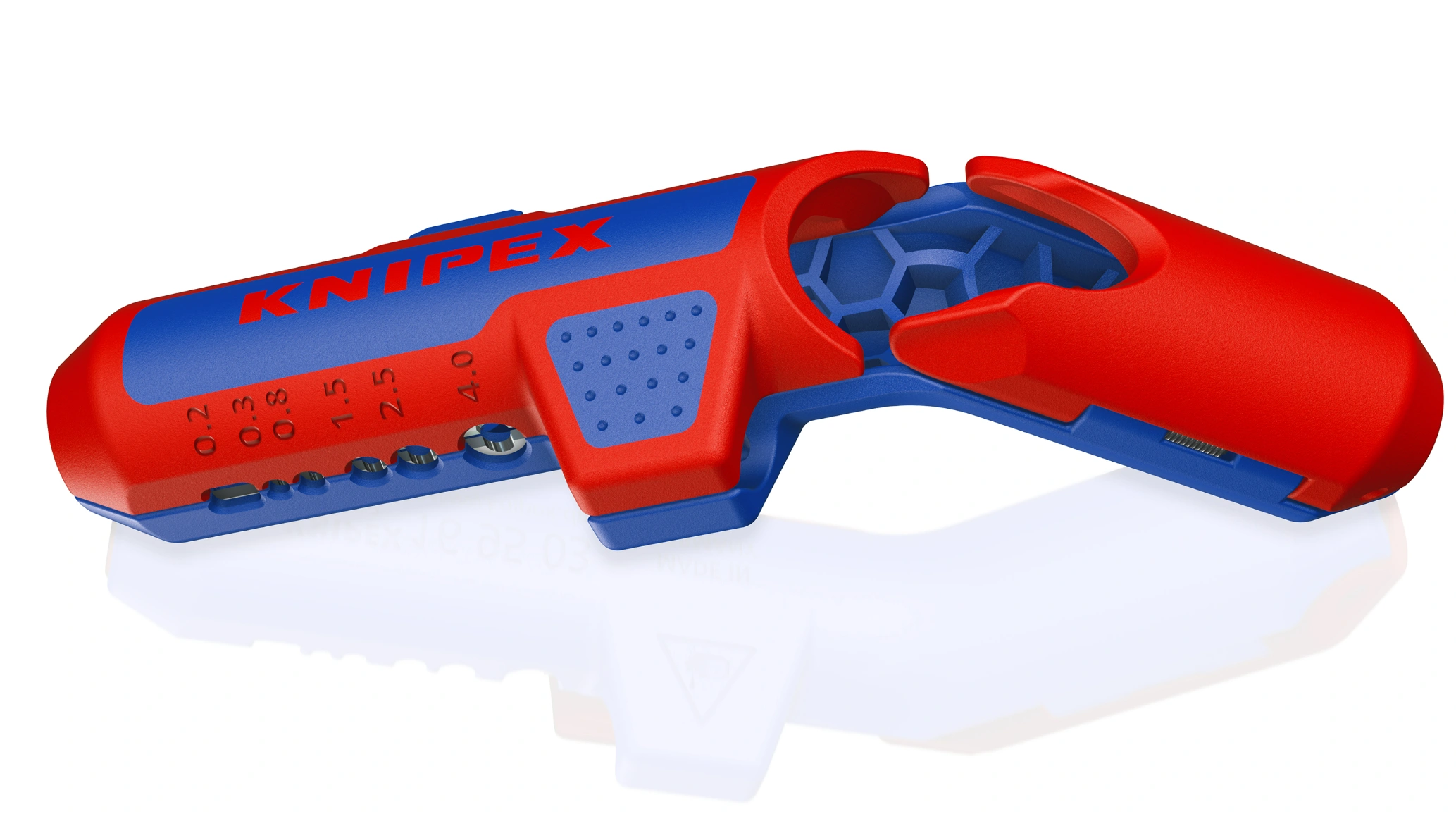

ErgoStrip PV ma również profile do odizolowywania pojedynczych przewodów z izolacją PVC, takich jak H07V-K.

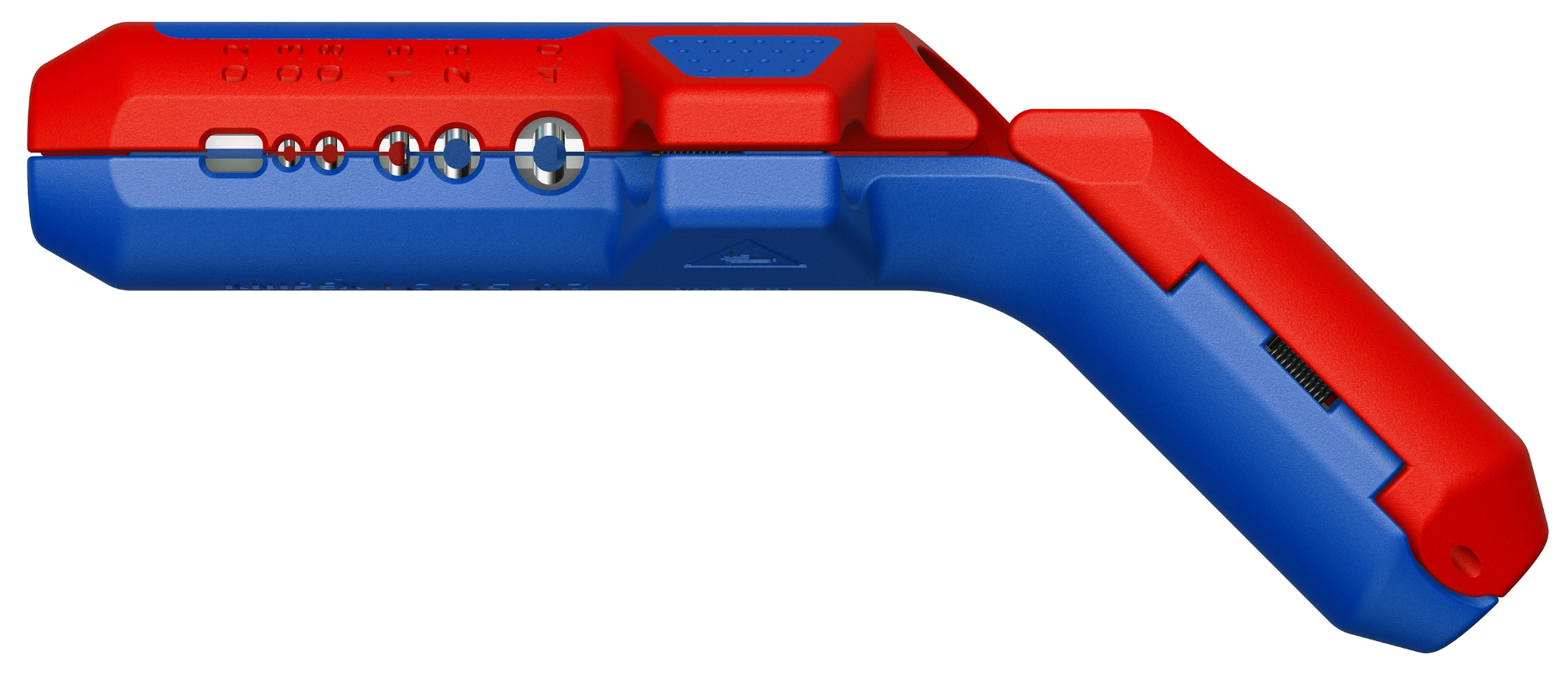

Obsługiwane przekroje to 0,2 / 0,3 / 0,8 / 1,5 / 2,5 / 4 mm². Oznaczenia i przegrody pozycjonujące pomagają wybrać właściwy profil oraz wprowadzić przewód do narzędzia.

Przy przygotowywaniu pojedynczych żył można wykorzystać również oznaczenia długości 4, 8, 12 i 16 mm znajdujące się wewnątrz obudowy. Nie należy mylić ich z regulowanym ogranicznikiem 6–18 mm przeznaczonym do przewodów fotowoltaicznych.

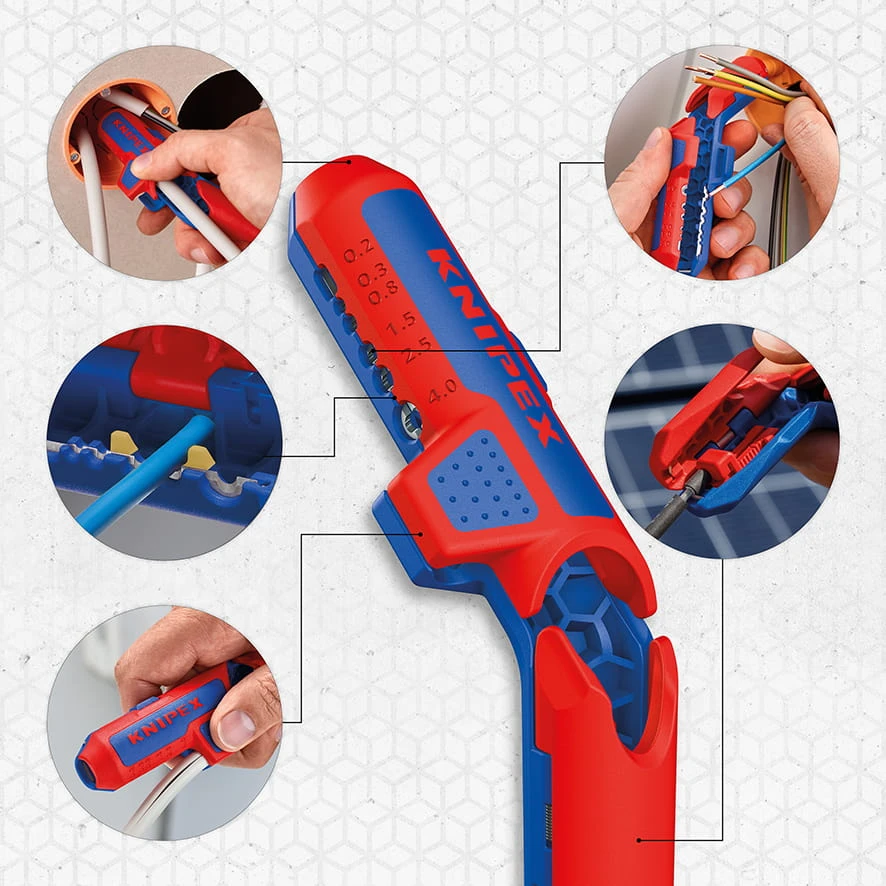

Najważniejsze zalety KNIPEX ErgoStrip PV

• Dedykowane profile do kabli PV 4 i 6 mm² – do przygotowywania przewodów fotowoltaicznych, np. H1Z2Z2-K.
• Regulowany ogranicznik 6–18 mm – ułatwia zachowanie wymaganej długości odizolowania podczas powtarzalnych prac.
• Obsługa kabli okrągłych Ø 8–13 mm – dodatkowa funkcja do zdejmowania płaszcza przewodów instalacyjnych.
• Profile do pojedynczych żył PVC – sześć określonych przekrojów od 0,2 do 4 mm².
• Nacinanie obwodowe i wzdłużne – umożliwia przygotowywanie zewnętrznego płaszcza kabli odpowiednich do zakresu narzędzia.
• Ergonomiczna konstrukcja pistoletowa – ułatwia kontrolowanie ruchu podczas nacinania i usuwania izolacji.
• Zwężone końcówki – pomagają pracować przy przewodach prowadzonych w ograniczonej przestrzeni.
• Sprężyna rozwierająca i blokada – zapewniają wygodną obsługę oraz możliwość zabezpieczenia narzędzia podczas przechowywania.

Zastosowanie w instalacjach fotowoltaicznych i elektrycznych

ErgoStrip PV sprawdzi się przy przygotowywaniu przewodów podczas wykonywania instalacji fotowoltaicznych, montażu połączeń solarnych oraz prac serwisowych. Może być również wykorzystywany do zdejmowania płaszcza odpowiednich kabli instalacyjnych i odizolowywania pojedynczych żył w rozdzielnicach oraz szafach sterowniczych.

Po odizolowaniu przewodu do montażu złączy MC4 lub MC4 Evo 2 potrzebna jest jeszcze odpowiednia zaciskarka do styków i narzędzia montażowe. Przykładowo, dostępnym w Skrzynkownia.pl uzupełnieniem jest KNIPEX PreciForce 97 52 42 6.

ErgoStrip PV nie jest narzędziem izolowanym VDE do pracy pod napięciem. Przy obwodach DC instalacji fotowoltaicznej należy przestrzegać odpowiednich procedur bezpieczeństwa i stosować narzędzie wyłącznie w bezpiecznych warunkach pracy.

KNIPEX ErgoStrip PV a standardowe wersje ErgoStrip

Warianty tej rodziny mają podobną konstrukcję, ale różnią się wyspecjalizowanymi funkcjami. Wersje 16 95 01 SB i 16 95 02 SB są przeznaczone przede wszystkim do typowych kabli instalacyjnych, koncentrycznych i teleinformatycznych. Model PV ma natomiast dedykowane profile do przewodów solarnych oraz regulowany ogranicznik długości odizolowania.

Jeżeli głównym zadaniem jest przygotowywanie kabli solarnych do montażu złączy, najbardziej uzasadnionym wyborem będzie wersja ErgoStrip PV. Do regularnej pracy z kablami koncentrycznymi i teleinformatycznymi warto rozważyć modele 16 95 01 SB lub 16 95 02 SB, dla których KNIPEX określa takie zastosowania w aktualnych kartach.
