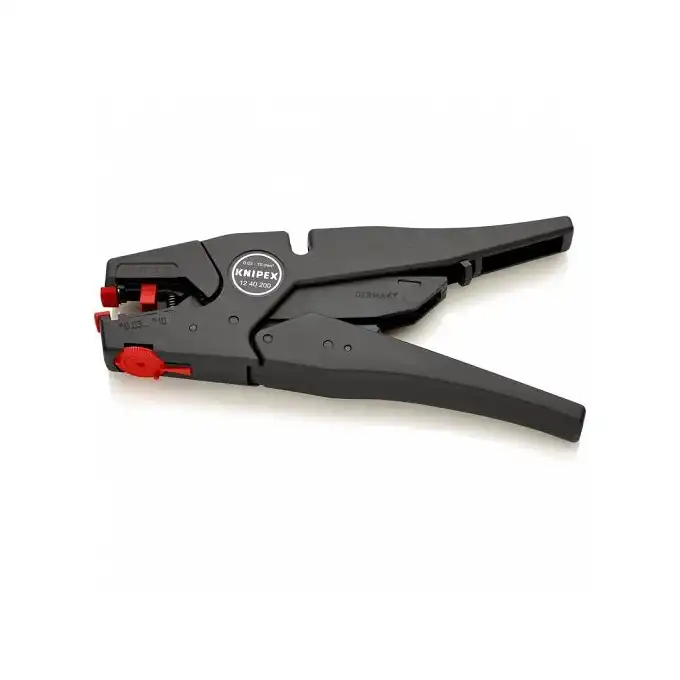

KNIPEX 12 40 200 EvoStrip – samonastawne szczypce do ściągania izolacji 0,03–10 mm²

KNIPEX 12 40 200 EvoStrip – automatyczne dopasowanie i możliwość precyzyjnej korekcji

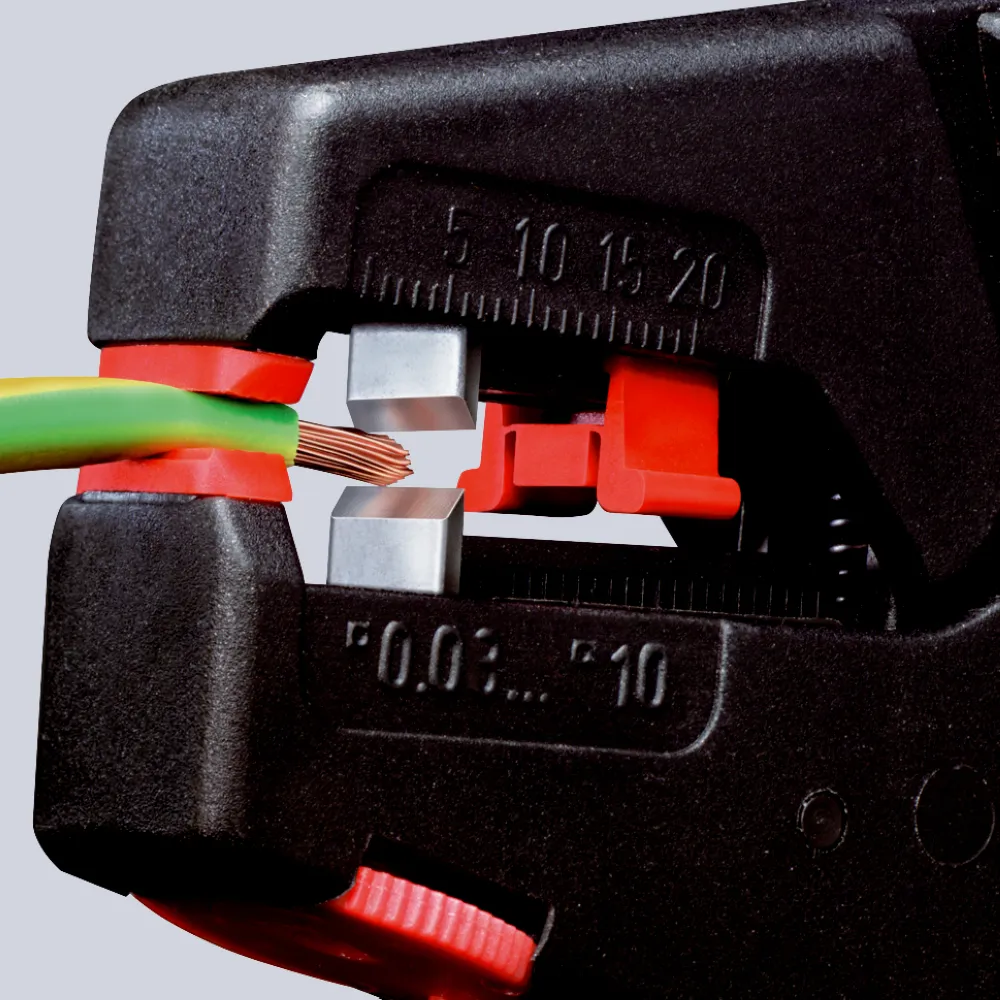

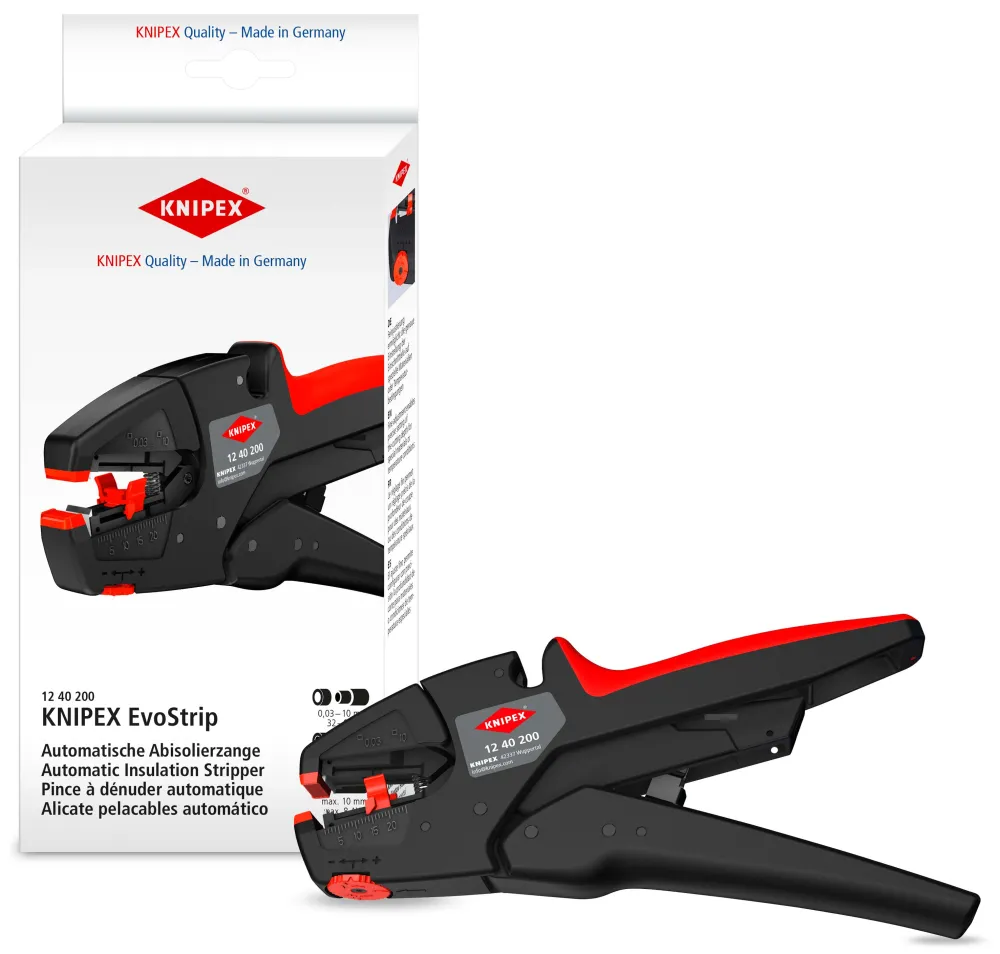

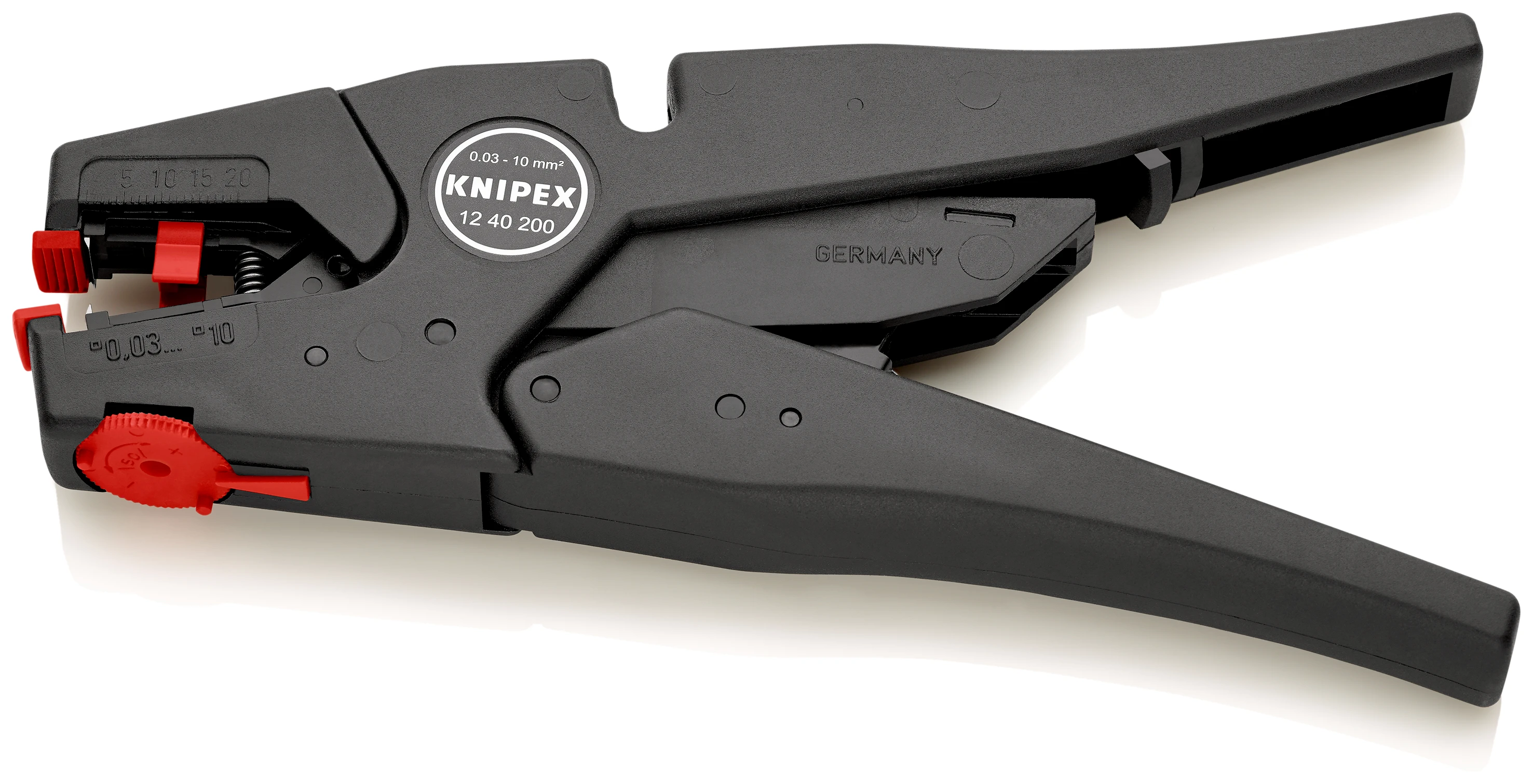

KNIPEX EvoStrip 12 40 200 to samonastawne szczypce do ściągania izolacji z przewodów o przekroju od 0,03 do 10,0 mm². Mechanizm automatycznie dopasowuje się do przekroju przewodu, dzięki czemu podczas typowej pracy nie trzeba ręcznie ustawiać narzędzia za każdym razem, gdy zmienia się średnica żyły.

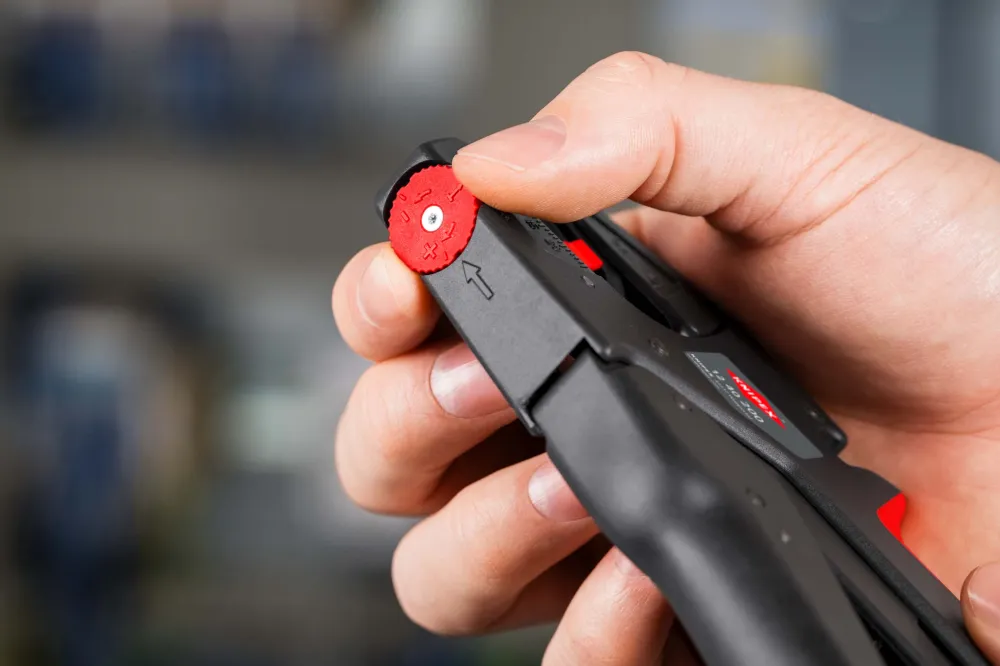

Jednocześnie EvoStrip daje możliwość precyzyjnej korekcji głębokości nacięcia. Pokrętło regulacyjne pozwala dostosować pracę ostrzy do nietypowych materiałów izolacyjnych, różnic temperatury lub innych warunków, w których ustawienie standardowe wymaga korekty.

Zakres od 0,03 do 10 mm² – od bardzo cienkich do większych przewodów

Narzędzie jest przeznaczone do przewodów jedno-, wielo- i drobnożyłowych z izolacją z tworzywa sztucznego lub gumy. Szeroki zakres 0,03–10,0 mm² / AWG 32–8 pozwala jednym narzędziem przygotowywać zarówno bardzo cienkie przewody stosowane w elektronice i automatyce, jak i większe przekroje spotykane w instalacjach.

EvoStrip może również zdejmować izolację z cienkich przewodów taśmowych o szerokości do 10 mm w jednym cyklu.

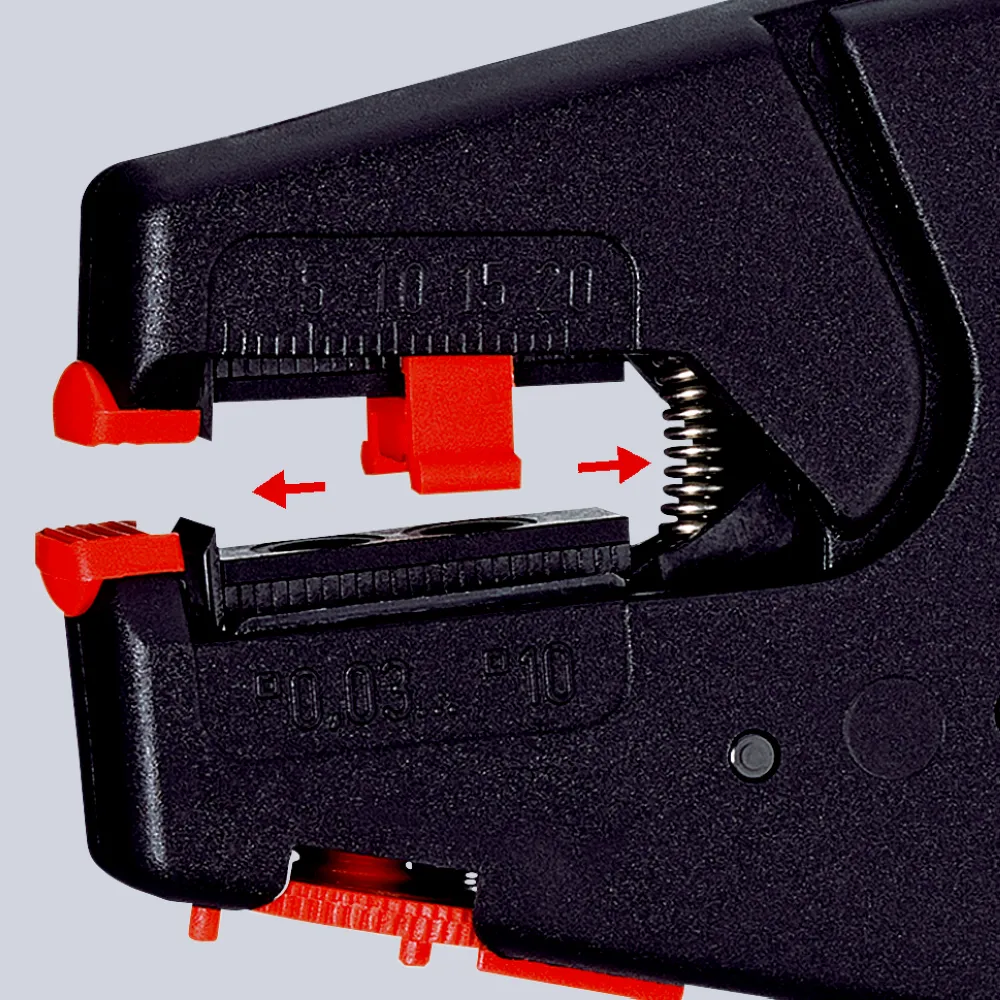

Powtarzalna długość odizolowania 3–22 mm

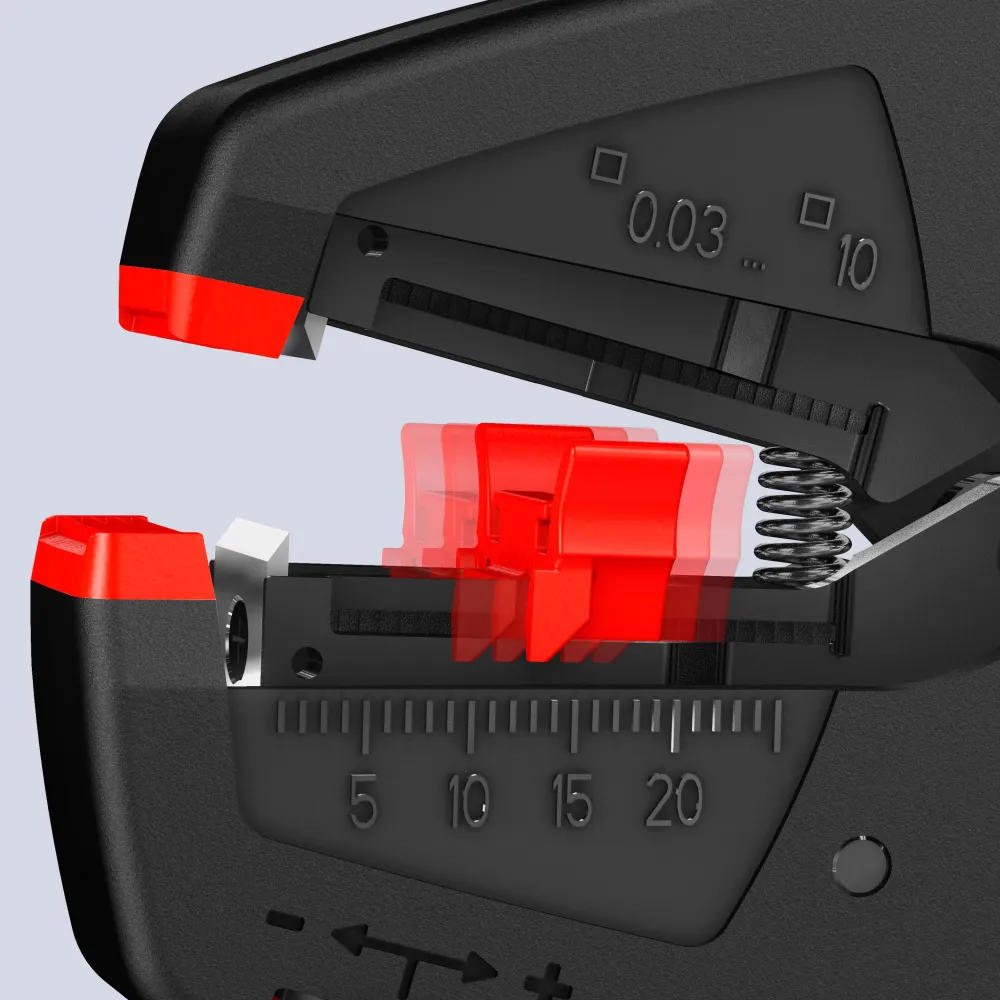

Regulowany ogranicznik pozwala ustawić długość zdejmowanej izolacji w zakresie od 3 do 22 mm. Przy powtarzalnym przygotowywaniu przewodów umożliwia wykonywanie kolejnych końcówek z jednakową długością odizolowanego fragmentu.

Po wyjęciu ogranicznika możliwe jest uzyskanie długości odizolowania do około 25 mm.

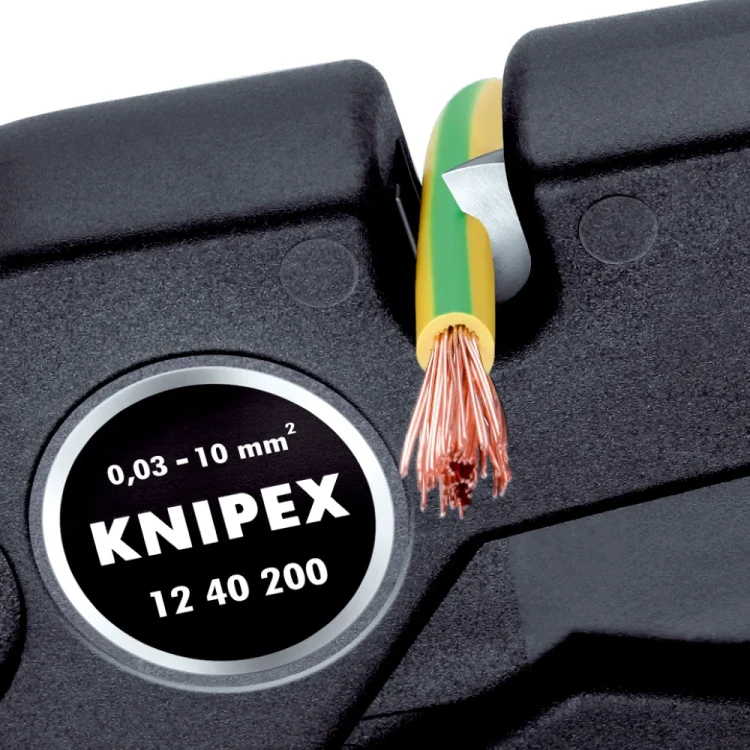

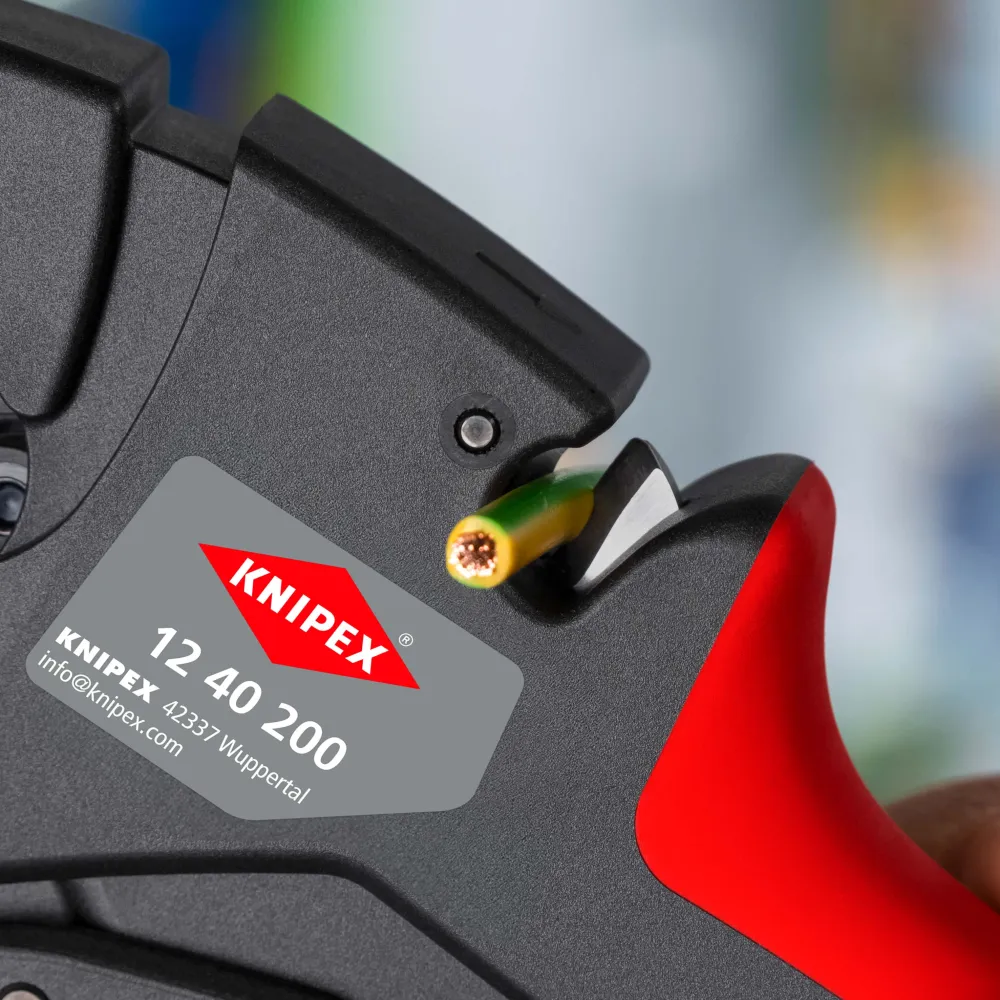

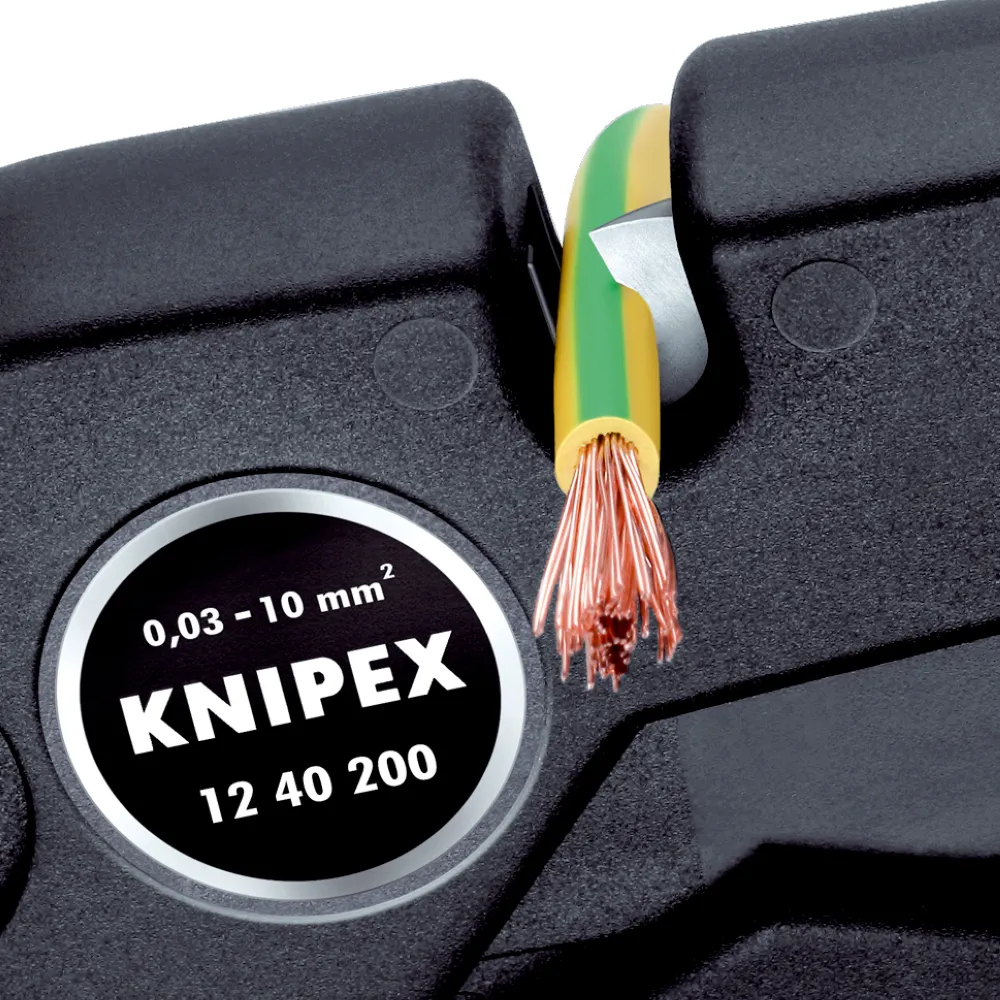

Wbudowany obcinak Cu/Al z dobrą widocznością miejsca cięcia

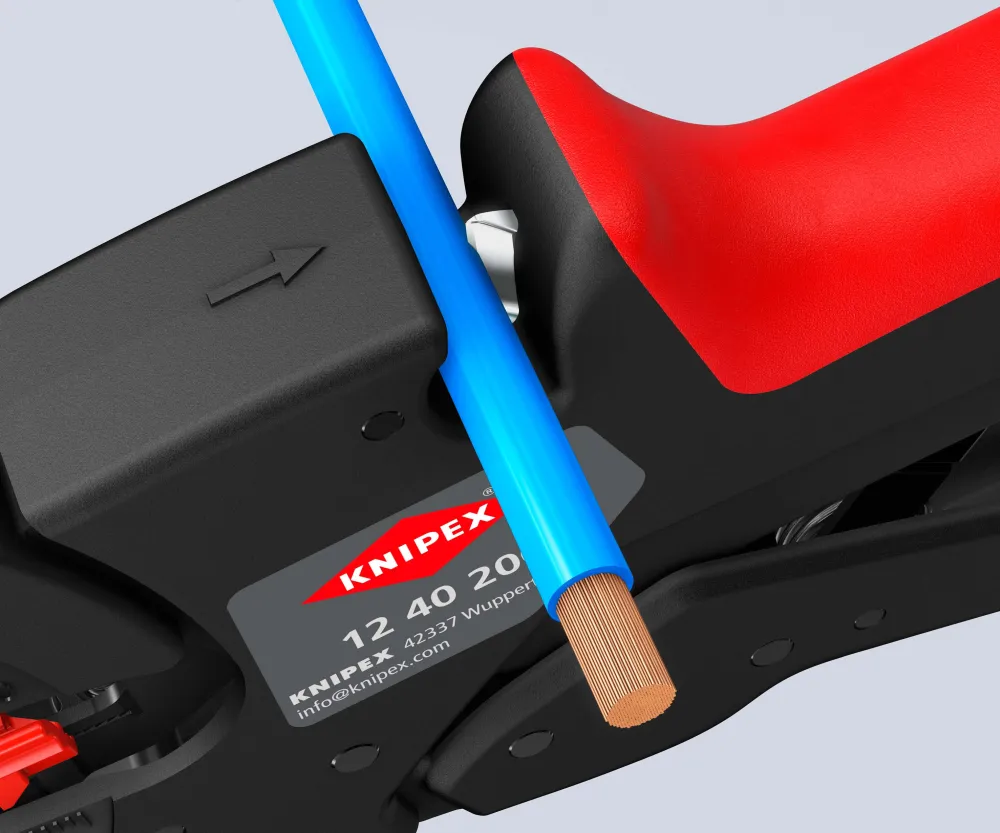

W górnej części narzędzia znajduje się obcinak do przewodów miedzianych i aluminiowych. Jego położenie ułatwia obserwowanie miejsca cięcia, a oznaczenie na korpusie wskazuje pozycję krawędzi tnącej.

• przewody wielożyłowe: do 10 mm²,
• przewody jednożyłowe: do 6 mm².

Dzięki temu przewód można przyciąć i odizolować tym samym narzędziem bez konieczności sięgania po osobne szczypce tnące.

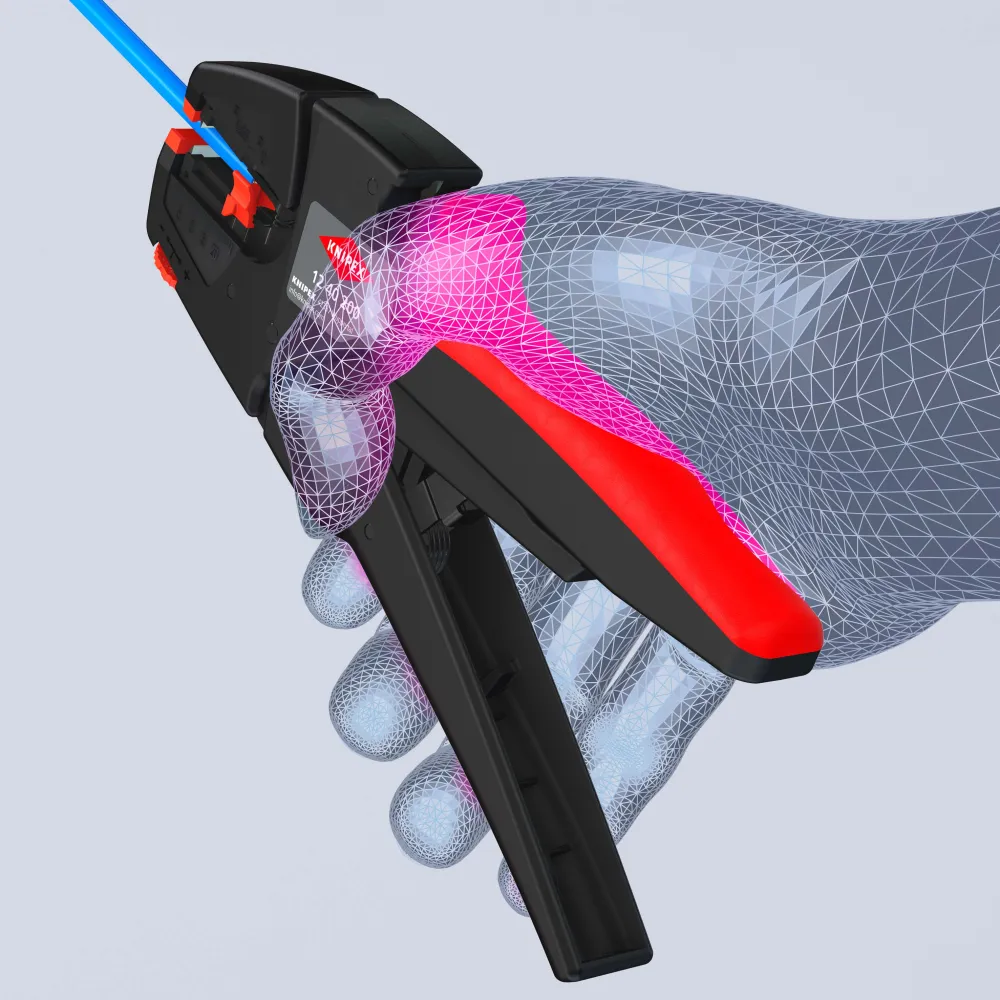

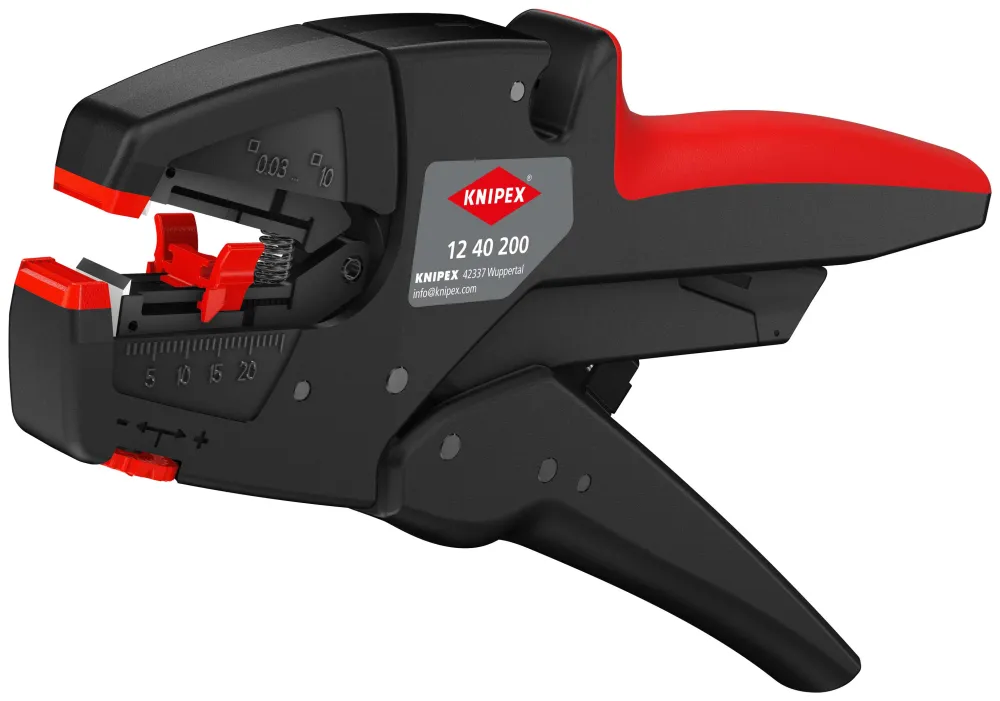

Ergonomia nowej EvoStrip

Dwukomponentowy uchwyt i odpowiednio dobrana szerokość rękojeści pomagają pewnie prowadzić narzędzie podczas wielu powtarzalnych cykli. Podwyższony, antypoślizgowy kołnierz przed obcinakiem ogranicza możliwość przesunięcia dłoni w stronę części tnącej.

W rękojeści znajduje się również punkt mocowania kompatybilny z systemem KNIPEX Tethered Tools, co pozwala zabezpieczyć narzędzie podczas pracy na wysokości za pomocą odpowiednich akcesoriów.

Wymienne elementy – narzędzie można serwisować

Zużycie elementów roboczych nie oznacza konieczności wymiany całych szczypiec. KNIPEX przewiduje dla EvoStrip między innymi wymienne ostrza, sprężyny, ogranicznik długości oraz szczęki dociskowe.

Do modelu 12 40 200 dostępne są między innymi:

• 12 49 01 – para zapasowych ostrzy,
• 12 49 04 – sprężyna skrętna,
• 12 49 05 – sprężyna w główce,
• 12 49 23 – zapasowy ogranicznik długości,
• 12 40 200 E01 – szczęki dociskowe do modeli od 2025 roku.

EvoStrip, MultiStrip 10 czy PreciStrip16?

Trzy modele KNIPEX częściowo się pokrywają, ale nie są tym samym narzędziem. EvoStrip wyróżnia połączenie automatycznego dopasowania z możliwością ręcznej korekcji głębokości cięcia oraz obsługą cienkich przewodów taśmowych.

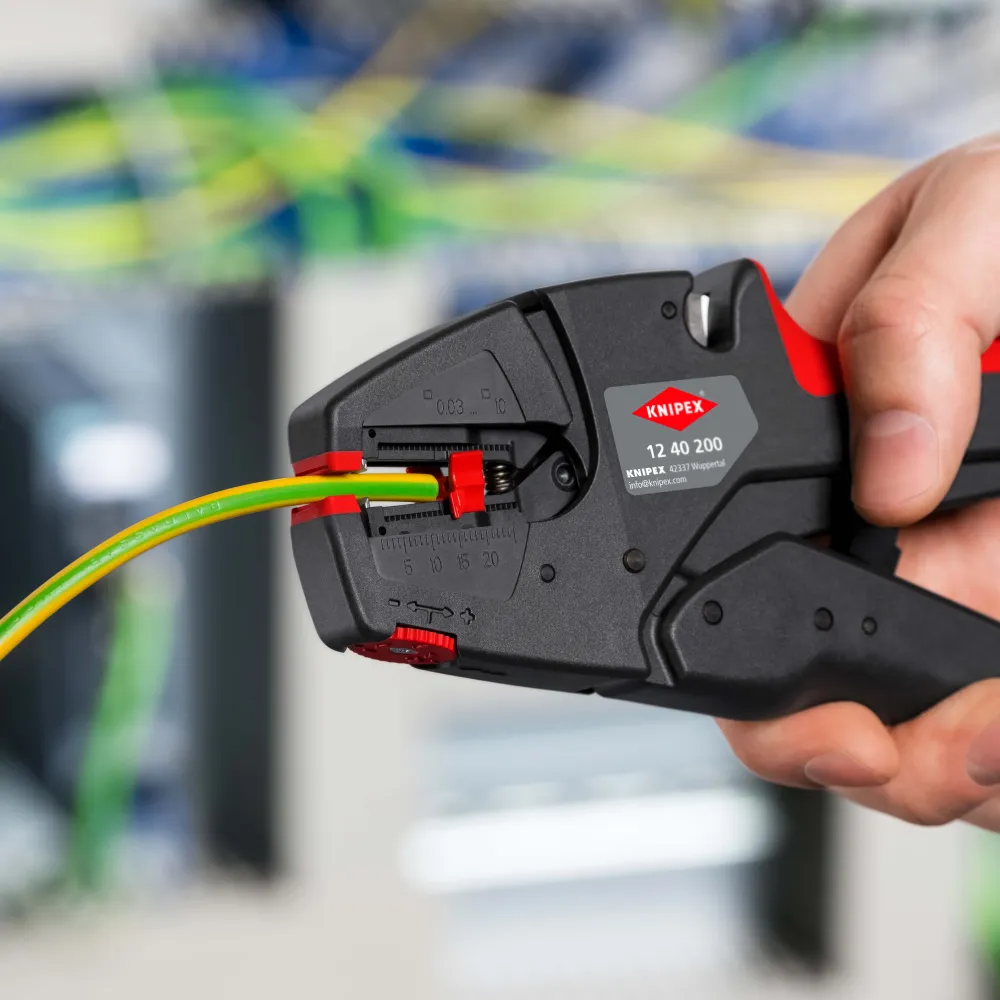

Zastosowanie KNIPEX EvoStrip

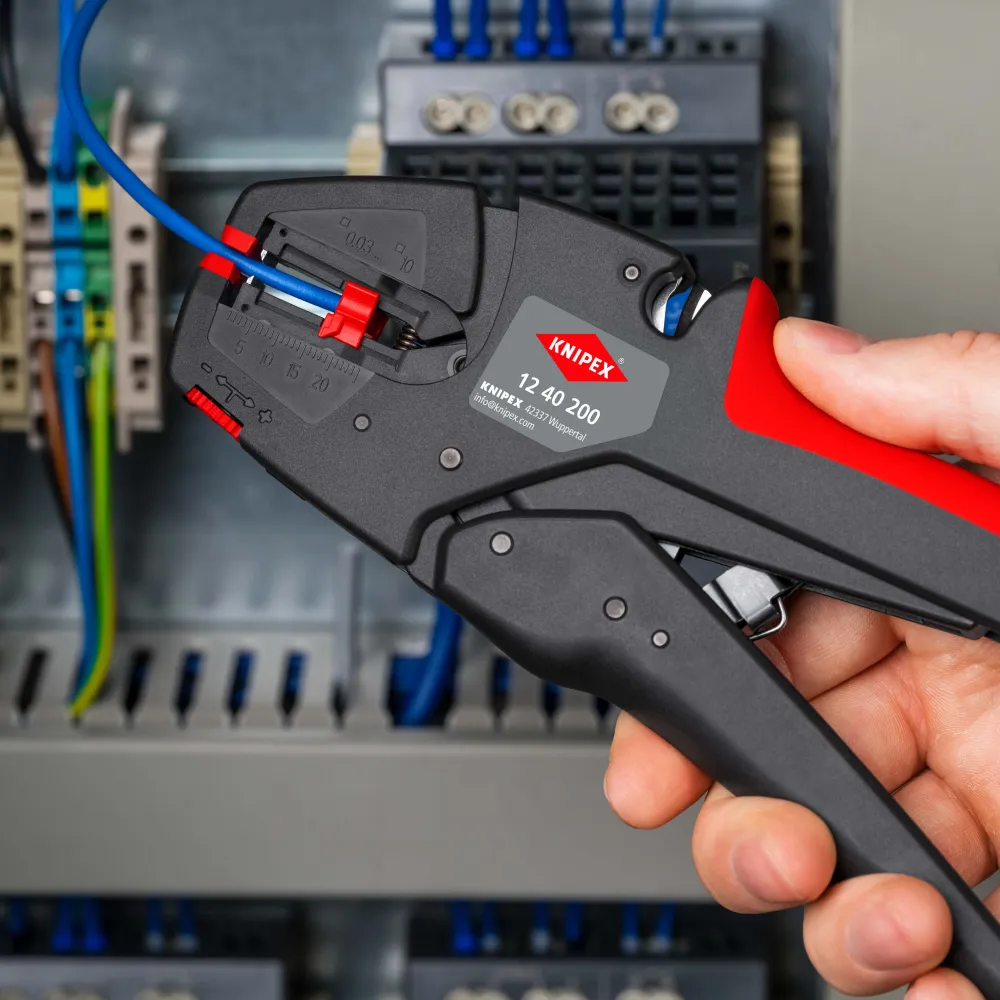

Szeroki zakres i automatyczne dopasowanie sprawiają, że 12 40 200 dobrze odpowiada pracom związanym z seryjnym i pojedynczym przygotowaniem przewodów, między innymi przy:

• montażu rozdzielnic i szaf sterowniczych,
• automatyce i okablowaniu maszyn,
• instalacjach elektrycznych,
• elektronice i pracach serwisowych,
• przygotowaniu przewodów przed zaciskaniem tulejek i końcówek,
• obróbce cienkich przewodów taśmowych do 10 mm szerokości.
