KNIPEX 90 22 10 V01 BiX – obcinak do rur karbowanych Ø 19–56 mm

KNIPEX BiX CT56 – precyzyjne cięcie peszli i rur z tworzywa sztucznego

Przy skracaniu rur karbowanych, przez które przechodzą już przewody, łatwo przypadkowo uszkodzić ich izolację. Szczególnie gdy zamiast odpowiedniego obcinaka używa się zwykłego noża. KNIPEX BiX 90 22 10 V01 rozwiązuje ten problem dzięki specjalnej, wyjmowanej wkładce, która prowadzi ostrze po zewnętrznym grzbiecie karbu, ograniczając ryzyko kontaktu z kablami znajdującymi się wewnątrz osłony.

Model BiX CT56 jest przeznaczony do rur karbowanych o średnicy Ø 19–56 mm, z drobnym i grubym profilem fali. Po wyjęciu wkładki narzędzie można wykorzystać także do cięcia odpowiednich sztywnych rur z tworzywa sztucznego o średnicy Ø 20–56 mm oraz tulejek uszczelniających.

Dzięki temu jeden kompaktowy obcinak może służyć zarówno elektrykowi przygotowującemu osłony przewodów, jak i instalatorowi pracującemu z rurami plastikowymi.

Cięcie rur karbowanych bez uszkadzania przewodów

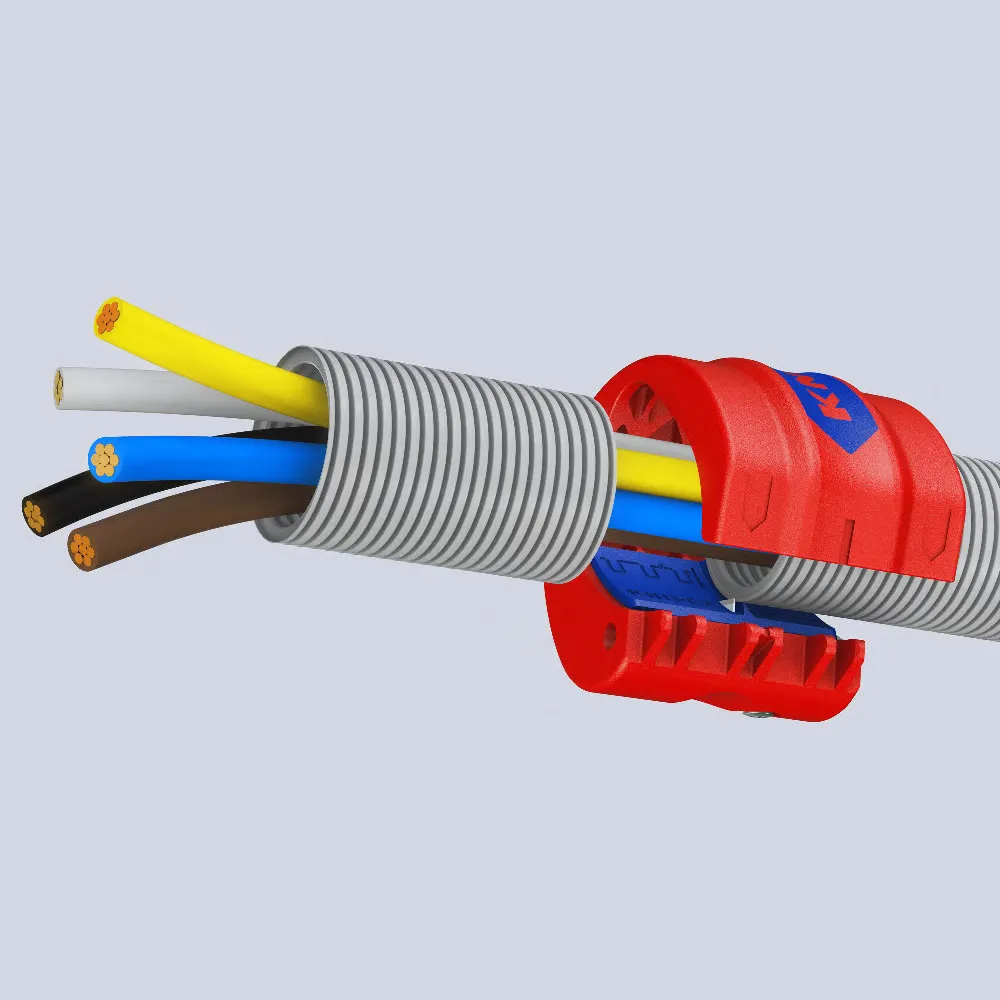

Najważniejszym elementem wyróżniającym BiX CT56 jest specjalna wkładka do cięcia rur karbowanych. Prowadzi ona ostrze po zewnętrznej powierzchni fali, zamiast kierować je głęboko do wnętrza rury. Jest to szczególnie przydatne podczas skracania peszli, w których zostały już ułożone przewody.

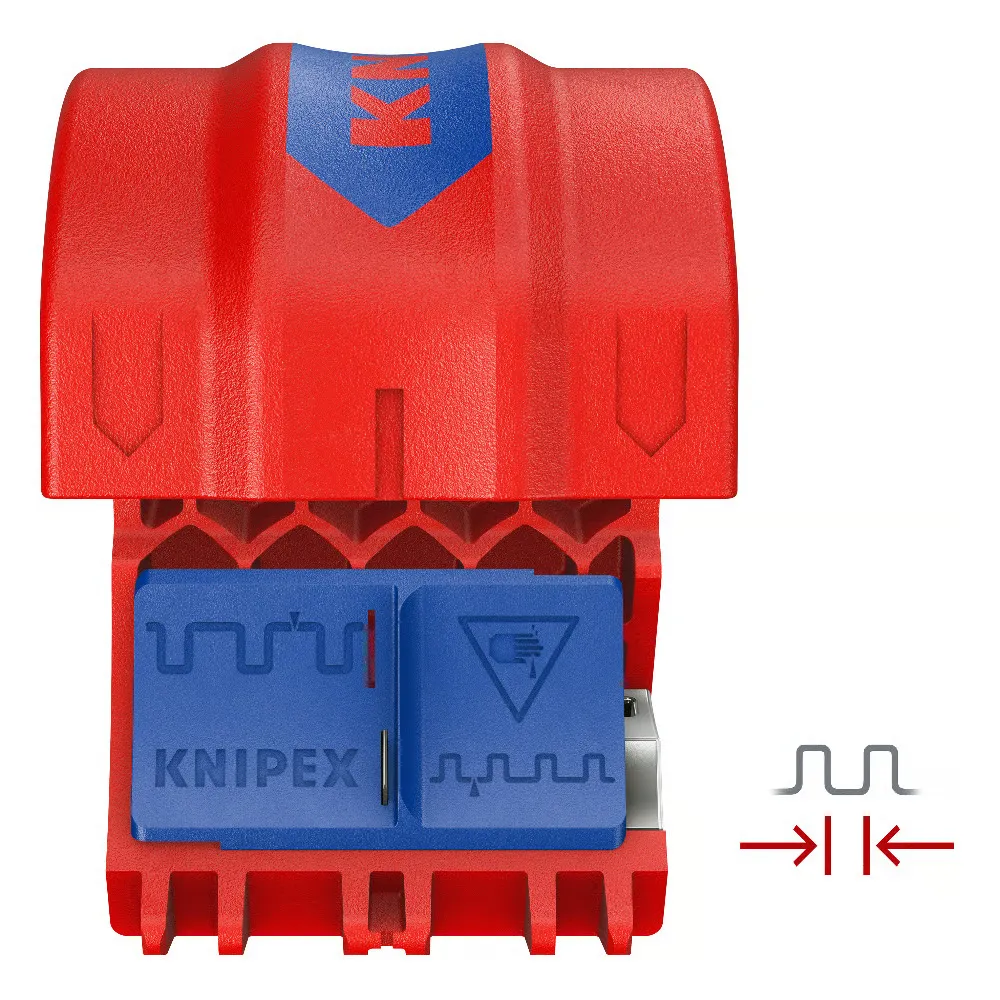

Wkładka umożliwia pracę z rurami o drobnym i grubym profilu karbowania. Można ją obrócić o 180°, aby dopasować sposób prowadzenia do rodzaju fali. Maksymalna szerokość obsługiwanego karbu wynosi 4,7 mm.

• Zakres Ø 19–56 mm – umożliwia skracanie wielu popularnych rur karbowanych stosowanych jako osłony przewodów.
• Cięcie po zewnętrznym grzbiecie fali – ogranicza ryzyko uszkodzenia kabli wewnątrz rury.
• Dwa ustawienia wkładki – pozwalają dopasować prowadzenie do drobnego lub grubego profilu karbowania.
• Wyjmowana konstrukcja – umożliwia szybkie przejście do funkcji cięcia sztywnych rur plastikowych.

Ważne jest prawidłowe dobranie narzędzia do konstrukcji rury. Wkładka nie jest przeznaczona do peszli rozciętych wzdłużnie ani wielowarstwowych. Ochrona przewodów zależy również od prawidłowego ustawienia i prowadzenia obcinaka.

Jedno narzędzie, dwa zastosowania – również do sztywnych rur plastikowych

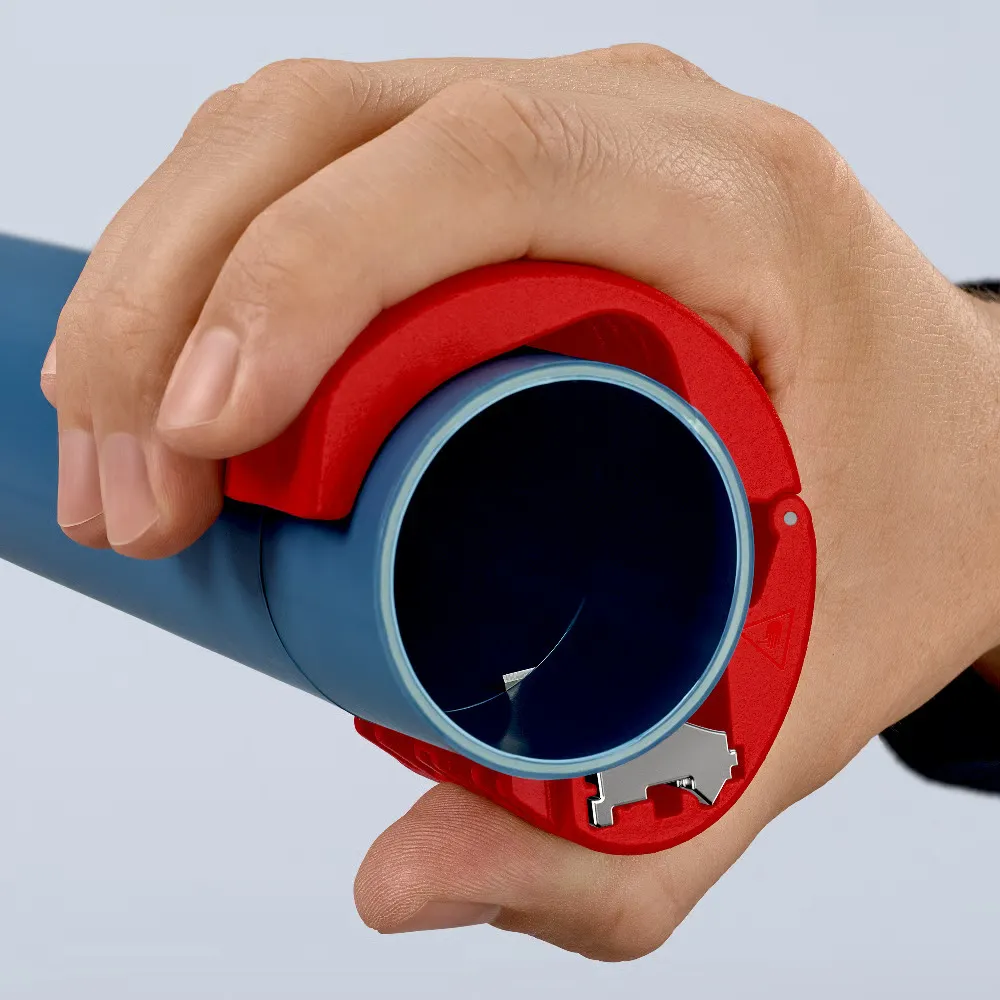

Po wyjęciu wkładki do rur karbowanych KNIPEX BiX CT56 pełni funkcję klasycznego obcinaka BiX do rur z tworzywa sztucznego. Umożliwia przecinanie odpowiednich niezbrojonych rur plastikowych o średnicy Ø 20–56 mm, a także tulejek uszczelniających.

W tym trybie należy uwzględnić grubość ścianki rury:

• Rury niezbrojone z tworzywa sztucznego: grubość ścianki do 2,4 mm.
• Odpowiednie miękkie rury plastikowe oraz rury ze spienionym rdzeniem: grubość ścianki do 3,5 mm.

Obcinak prowadzi ostrze podczas obracania wokół rury, umożliwiając wykonanie równego, bezwiórowego cięcia. W przeciwieństwie do piłki nie powoduje powstawania typowych wiórów, co jest szczególnie przydatne podczas przygotowywania rur do montażu.

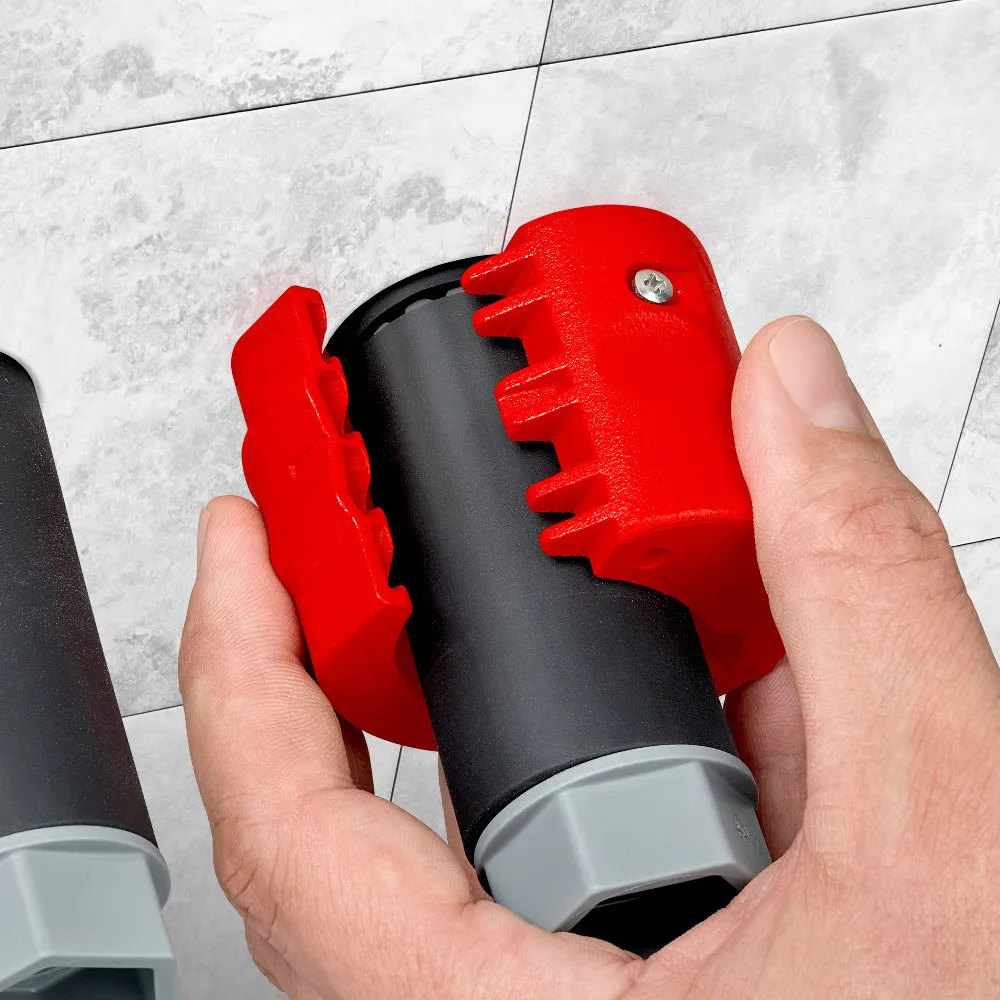

Obrotowy blok ostrzy pozwala również zmienić ich położenie w celu przycinania odpowiednich tulejek odpływowych i uszczelniających blisko powierzchni ściany, w odległości około 2–3 mm.

Kompaktowa konstrukcja i wygodne prowadzenie cięcia

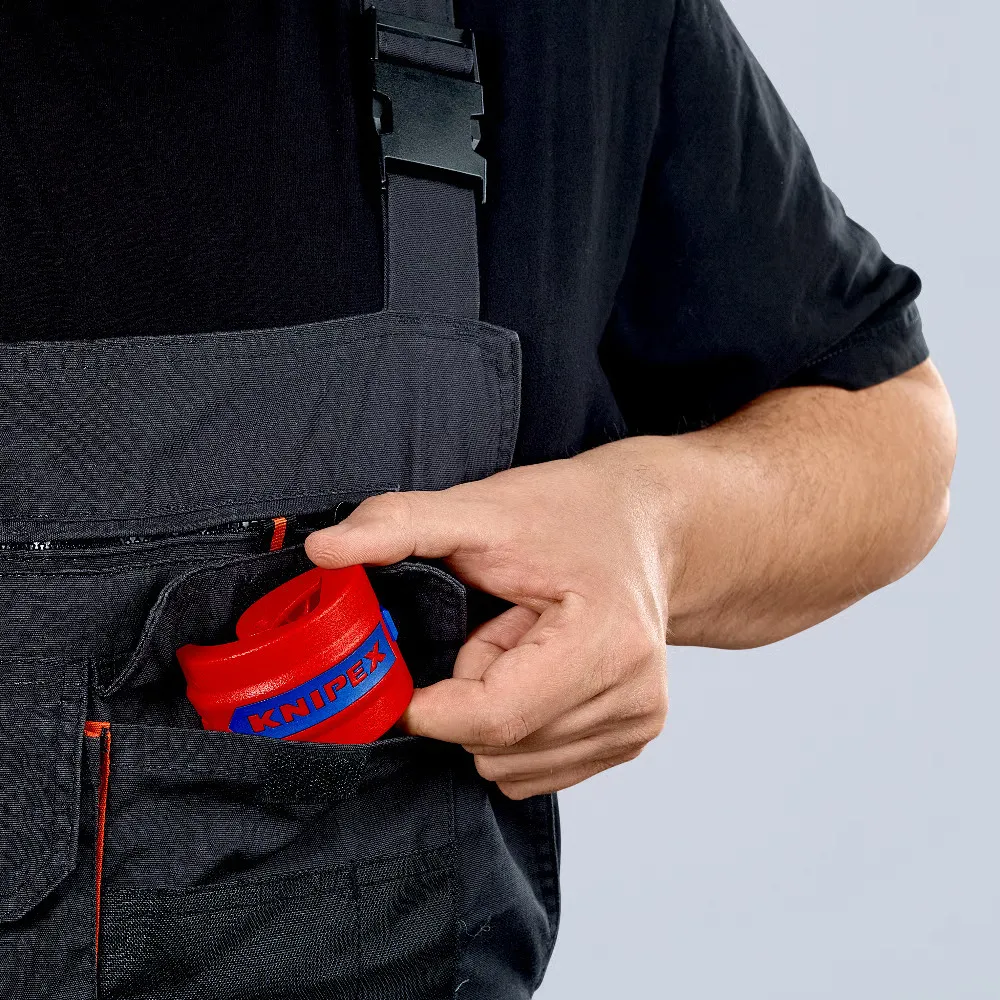

KNIPEX BiX CT56 ma zaledwie 72 mm długości i waży 113 g. Jego niewielka konstrukcja mieści się w dłoni, dzięki czemu nie wymaga tyle przestrzeni co tradycyjne nożyce do rur.

Podczas cięcia sztywnych rur plastikowych narzędzie obraca się wokół materiału. Odpowiednie ustawienie ostrza i stopniowe zwiększanie nacisku pomagają uzyskać regularną krawędź bez konieczności używania dużej siły.

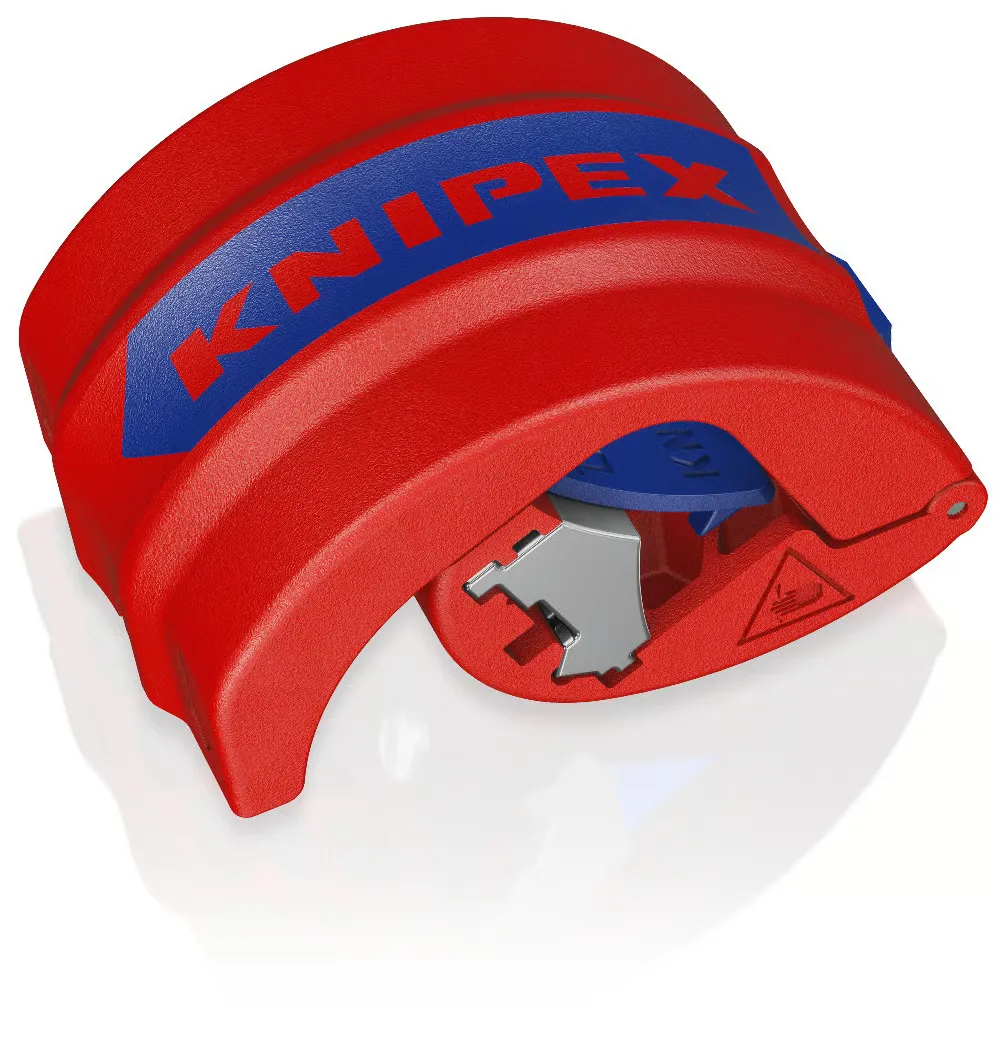

Obudowa wykonana ze wzmocnionego tworzywa sztucznego zapewnia niewielką masę, a metalowy blok noży odpowiada za prowadzenie elementu tnącego.

Przydatnym rozwiązaniem jest blokada transportowa, która utrzymuje narzędzie w zamkniętej pozycji podczas przechowywania. W korpusie znajdują się również dwa zapasowe ostrza, dzięki czemu można mieć je pod ręką podczas pracy.

Najważniejsze zalety KNIPEX 90 22 10 V01

• Dwa rodzaje rur w jednym narzędziu – cięcie peszli oraz odpowiednich sztywnych rur z tworzywa sztucznego.
• Wyjmowana wkładka do rur karbowanych – umożliwia szybkie dostosowanie obcinaka do wykonywanego zadania.
• Zakres peszli Ø 19–56 mm – do rur osłonowych z drobnym i grubym profilem karbowania.
• Cięcie po zewnętrznym grzbiecie karbu – pomaga chronić znajdujące się wewnątrz przewody.
• Obracana wkładka – pozwala dopasować prowadzenie do różnych profili rur karbowanych.
• Cięcie rur plastikowych Ø 20–56 mm – dodatkowa funkcja po wyjęciu wkładki do peszli.
• Czyste, bezwiórowe cięcie – ogranicza konieczność usuwania pozostałości materiału po przecięciu odpowiednich rur.
• Niewielkie wymiary – kompaktowy korpus o długości 72 mm ułatwia pracę w ograniczonej przestrzeni.
• Blokada transportowa – pozwala bezpieczniej przechowywać narzędzie.
• Dwa zapasowe ostrza – umieszczone w obudowie obcinaka.

Zastosowanie – gdzie przyda się BiX CT56?

KNIPEX 90 22 10 V01 jest przeznaczony przede wszystkim do prac instalacyjnych, w których trzeba precyzyjnie przycinać rury osłonowe oraz odpowiednie rury plastikowe.

Narzędzie sprawdzi się między innymi przy:

• montażu instalacji elektrycznych w budynkach mieszkalnych i użytkowych,

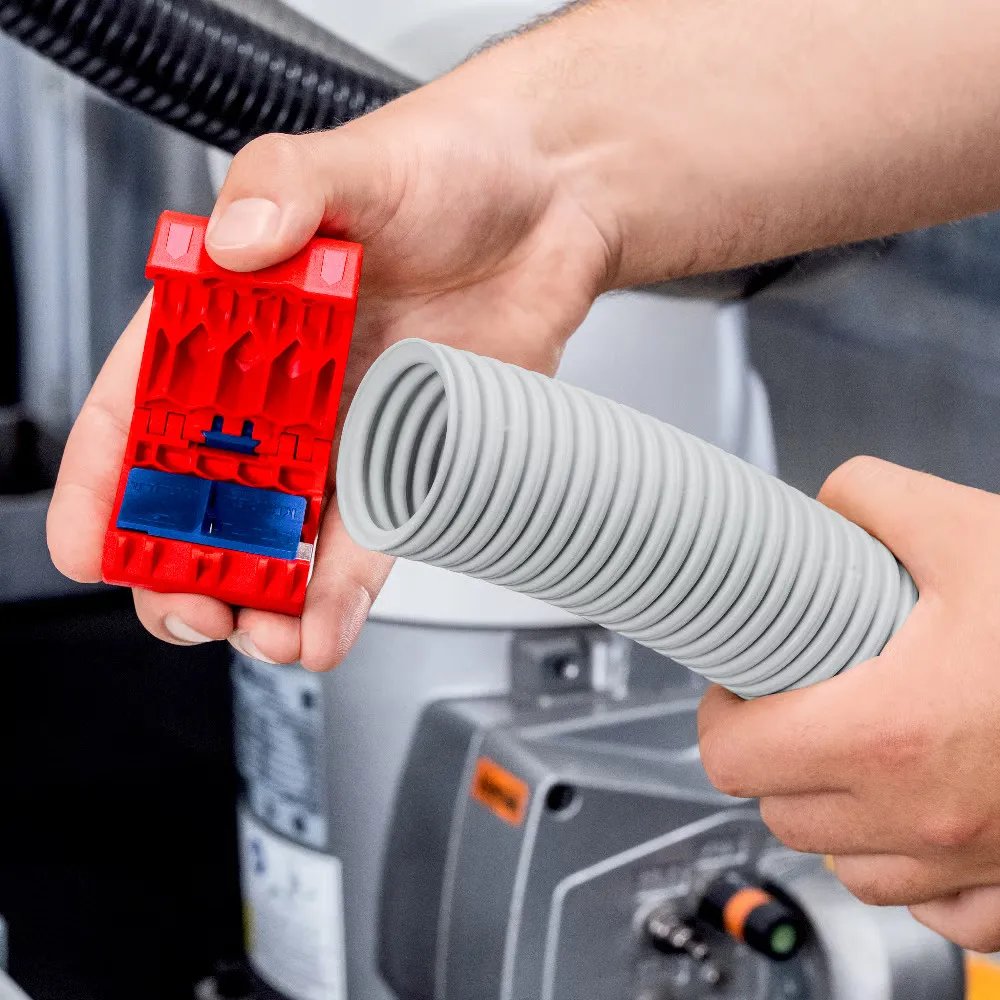

• skracaniu karbowanych rur osłonowych podczas prowadzenia przewodów,
• pracach przy rozdzielnicach i instalacjach technicznych,
• montażu systemów automatyki oraz tras kablowych,
• przygotowywaniu rur osłonowych w instalacjach fotowoltaicznych,
• cięciu odpowiednich sztywnych rur plastikowych i rur HT,
• przycinaniu tulejek uszczelniających i odpływowych podczas prac sanitarnych,
• modernizacji instalacji, w których przewody znajdują się już wewnątrz peszli.

Możliwość pracy przy rurach zawierających przewody jest jedną z najważniejszych zalet tego wariantu. Przed rozpoczęciem cięcia należy jednak upewnić się, że rura jest zgodna z zakresem i profilem wkładki oraz że obwód elektryczny został bezpiecznie odłączony.

KNIPEX BiX CT56 a inne obcinaki do rur – który wybrać?

Poszczególne obcinaki KNIPEX różnią się przede wszystkim rodzajem rur, które obsługują. BiX CT56 jest szczególnie przydatny do większych peszli i sztywnych rur plastikowych, podczas gdy TwistCut sprawdzi się przy mniejszych średnicach, a modele Rohrschneider i DPT50 są przeznaczone do innych zastosowań instalacyjnych.

Najważniejsza różnica: standardowy KNIPEX BiX 90 22 10 BK służy przede wszystkim do rur plastikowych i tulejek uszczelniających. Wariant 90 22 10 V01 jest wyposażony dodatkowo w specjalną wkładkę do rur karbowanych. Jeżeli pracujesz głównie z peszlami Ø 13–32 mm, warto również rozważyć mniejszy TwistCut.

Ograniczenia – o czym pamiętać przed cięciem?

BiX CT56 jest przystosowany do określonych rodzajów rur karbowanych i plastikowych. Jego zastosowanie wymaga dopasowania właściwego trybu pracy, średnicy rury i jej konstrukcji.

• Rury karbowane: narzędzie nie jest przeznaczone do rur rozciętych wzdłużnie ani wielowarstwowych.
• Szerokość karbu: maksymalnie 4,7 mm.
• Sztywne rury plastikowe: należy przestrzegać dopuszczalnych grubości ścianek.
• Rury zbrojone i metalowe: nie są objęte zakresem pracy obcinaka.
• Przewody pod napięciem: nie należy używać narzędzia przy czynnych obwodach elektrycznych.

Nawet przy użyciu wkładki prowadzącej zaleca się kontrolę położenia przewodów i poprawności nacięcia, szczególnie podczas pracy z rurami o nietypowym profilu.
