KNIPEX 90 25 20 Rohrschneider – obcinak do rur kompozytowych i ochronnych

KNIPEX 90 25 20 – jeden obcinak do rur kompozytowych i ochronnych

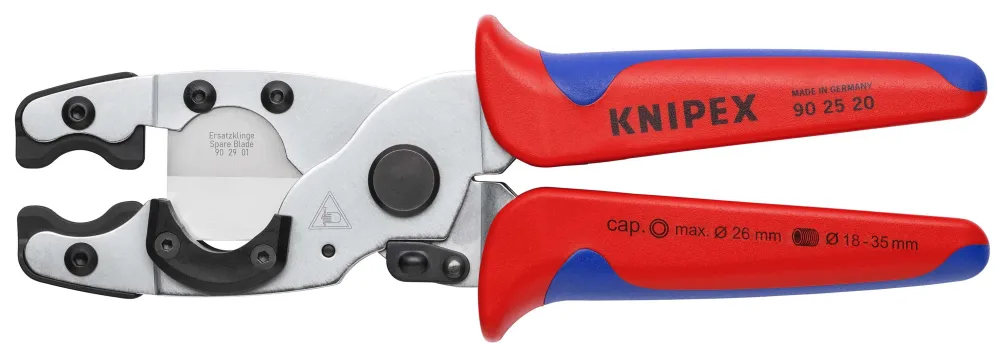

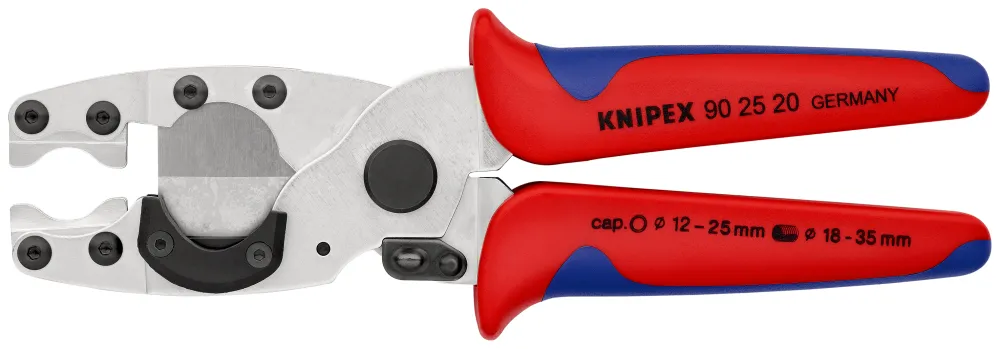

KNIPEX 90 25 20 Rohrschneider to opatentowany obcinak przeznaczony do dwóch różnych zadań instalacyjnych: cięcia rur kompozytowych oraz karbowanych rur ochronnych. Zamiast stosować jeden kompromisowy układ tnący, narzędzie ma dwie strefy robocze dopasowane do różnych typów rur.

Model sprawdza się szczególnie podczas wykonywania instalacji sanitarnych, grzewczych i technicznych, gdzie obok rur wielowarstwowych występują elastyczne peszle chroniące przewody lub inne rury.

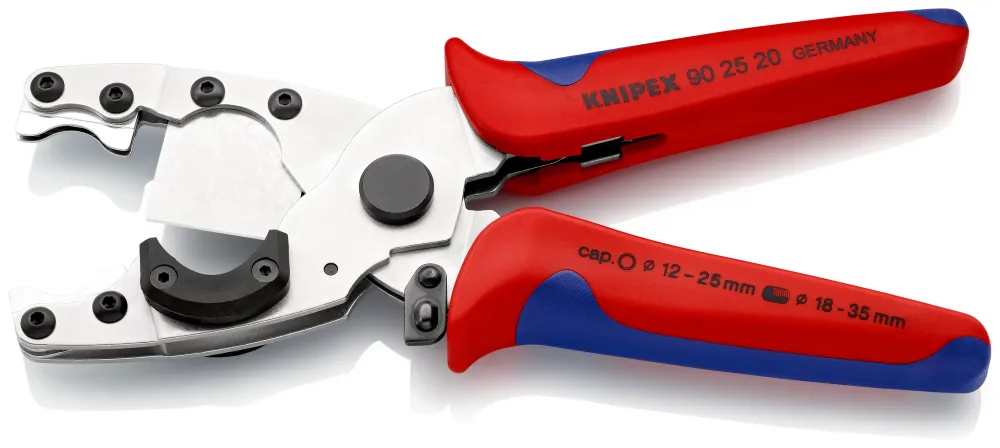

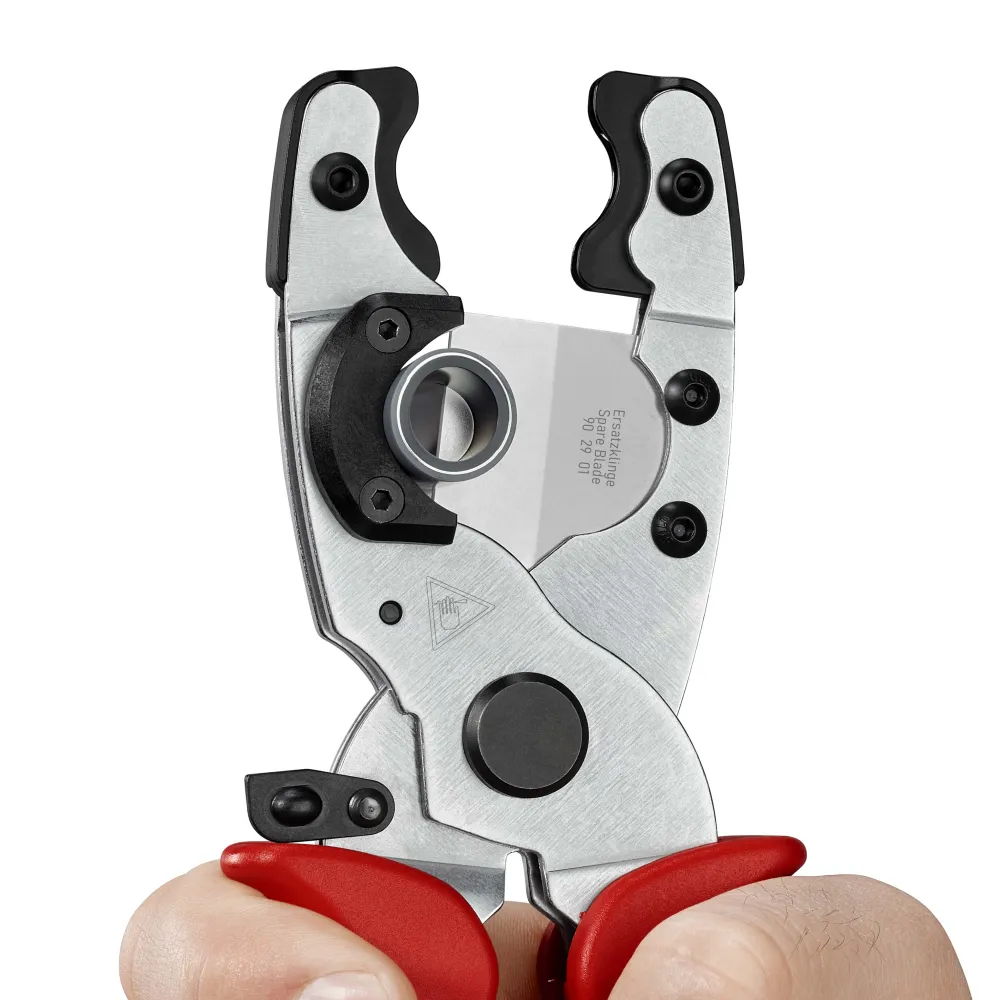

Dwie strefy cięcia – dwa różne zastosowania

Konstrukcja 90 25 20 została podzielona na dwa obszary robocze. Jeden służy do rur kompozytowych do Ø26 mm, natomiast drugi do karbowanych rur ochronnych Ø18–35 mm.

Dzięki temu geometria części tnącej może być lepiej dopasowana do materiału niż w przypadku zwykłych nożyc przeznaczonych wyłącznie do jednego rodzaju rury.

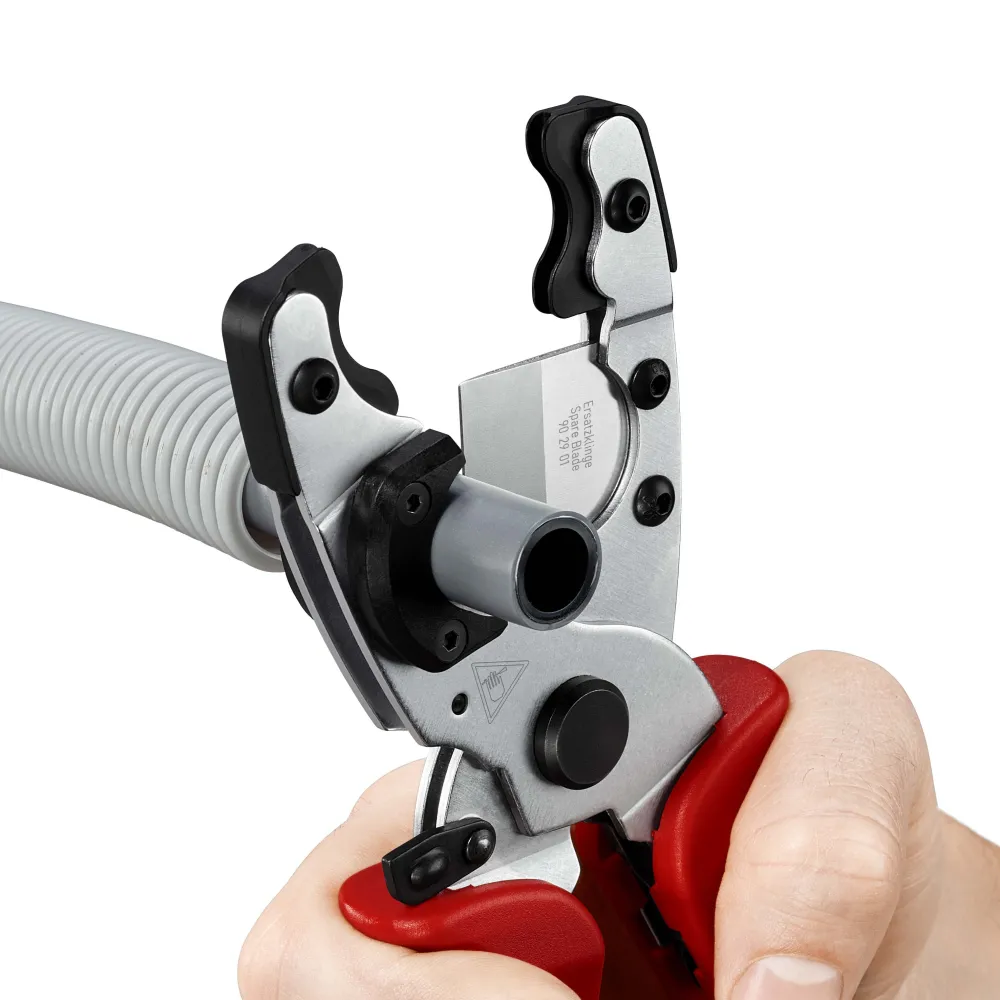

Rury kompozytowe – czyste cięcie pod kątem prostym

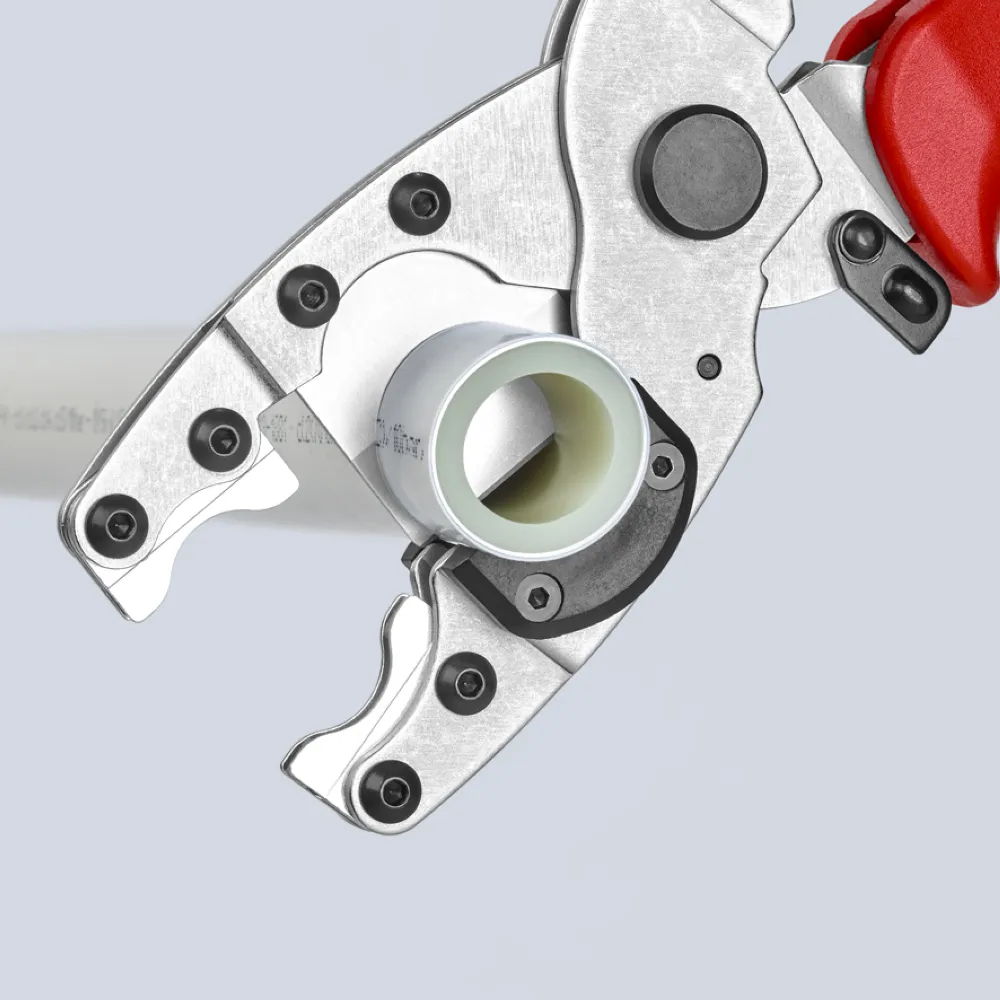

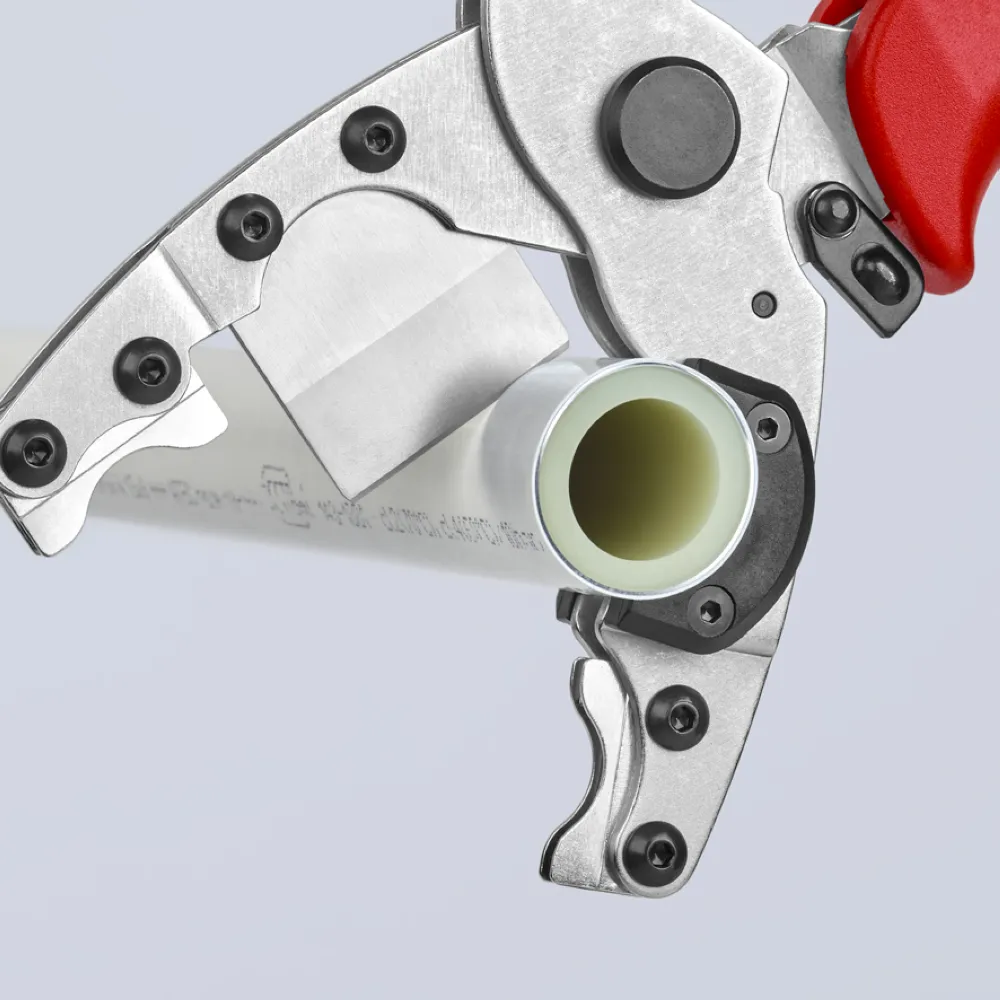

Ruchome szczęki pomagają ustawić rurę prostopadle do ostrza. Ogranicza to ryzyko wykonania ukośnego cięcia, co jest szczególnie istotne przy przygotowywaniu rur do dalszego montażu i połączenia z kształtką.

Ostre, precyzyjnie prowadzone ostrze zapewnia czystą i gładką powierzchnię cięcia. Narzędzie dobrze odpowiada typowym zastosowaniom z rurami wielowarstwowymi i kompozytowymi używanymi w instalacjach sanitarnych i grzewczych.

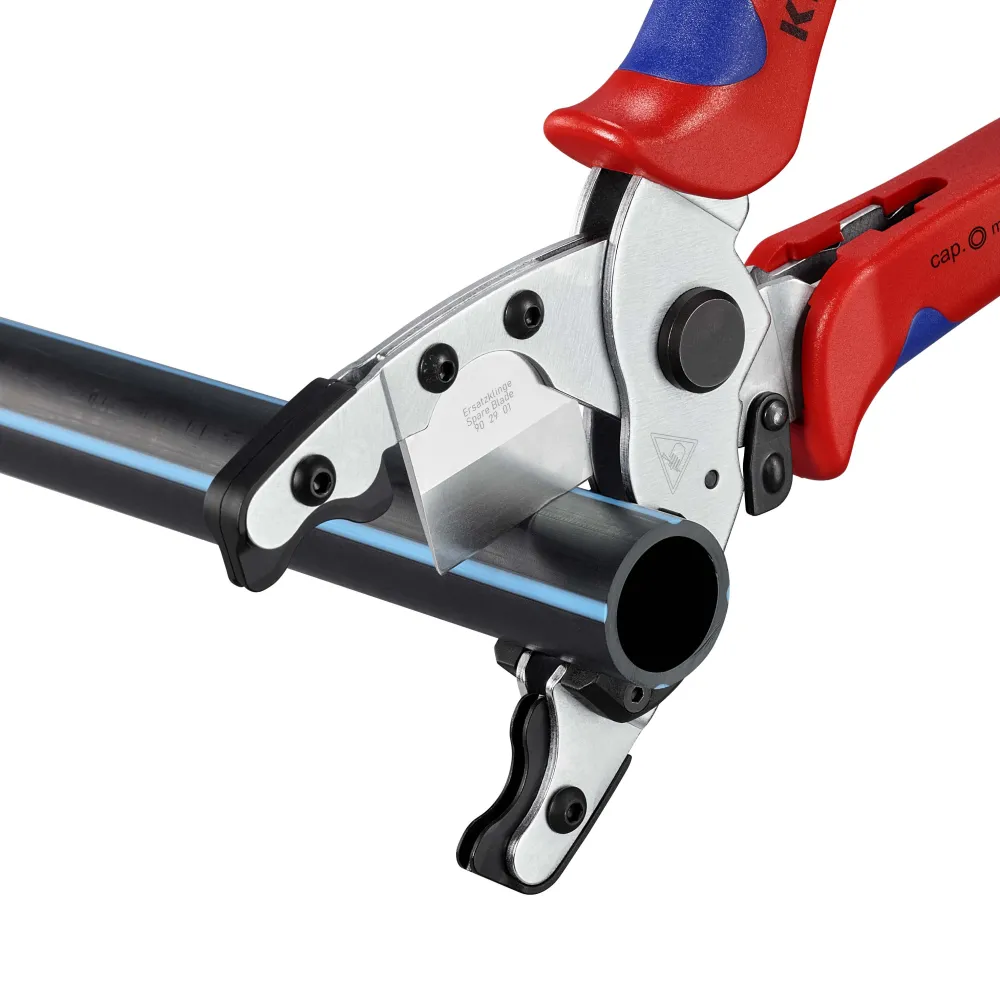

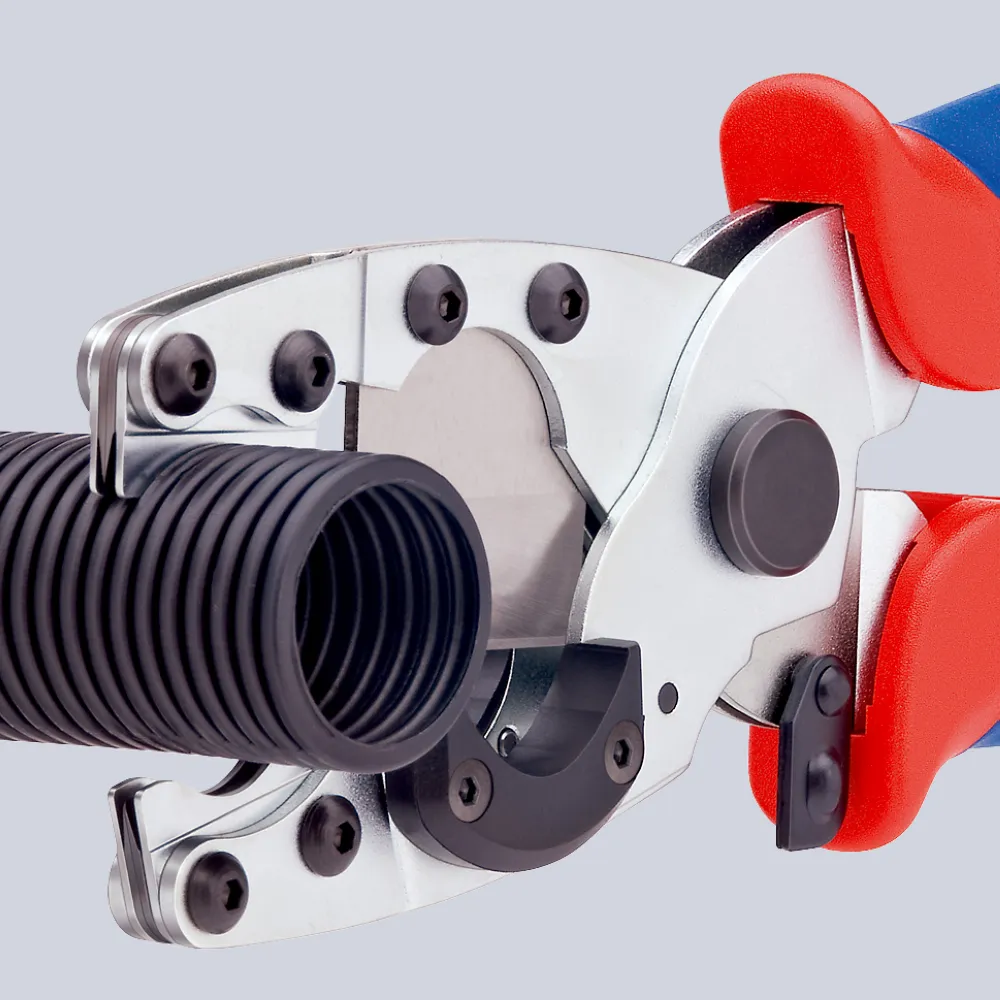

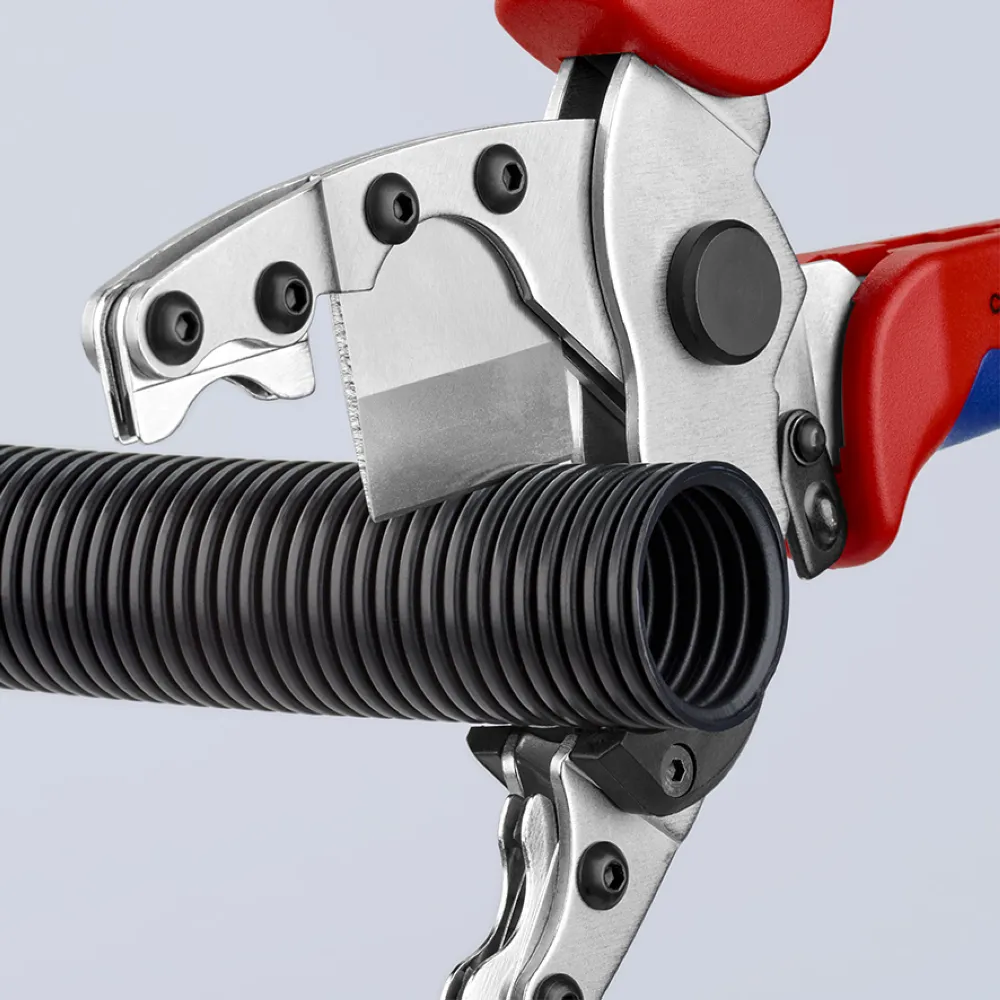

Karbowane rury ochronne Ø18–35 mm – bezpieczne cięcie osłony

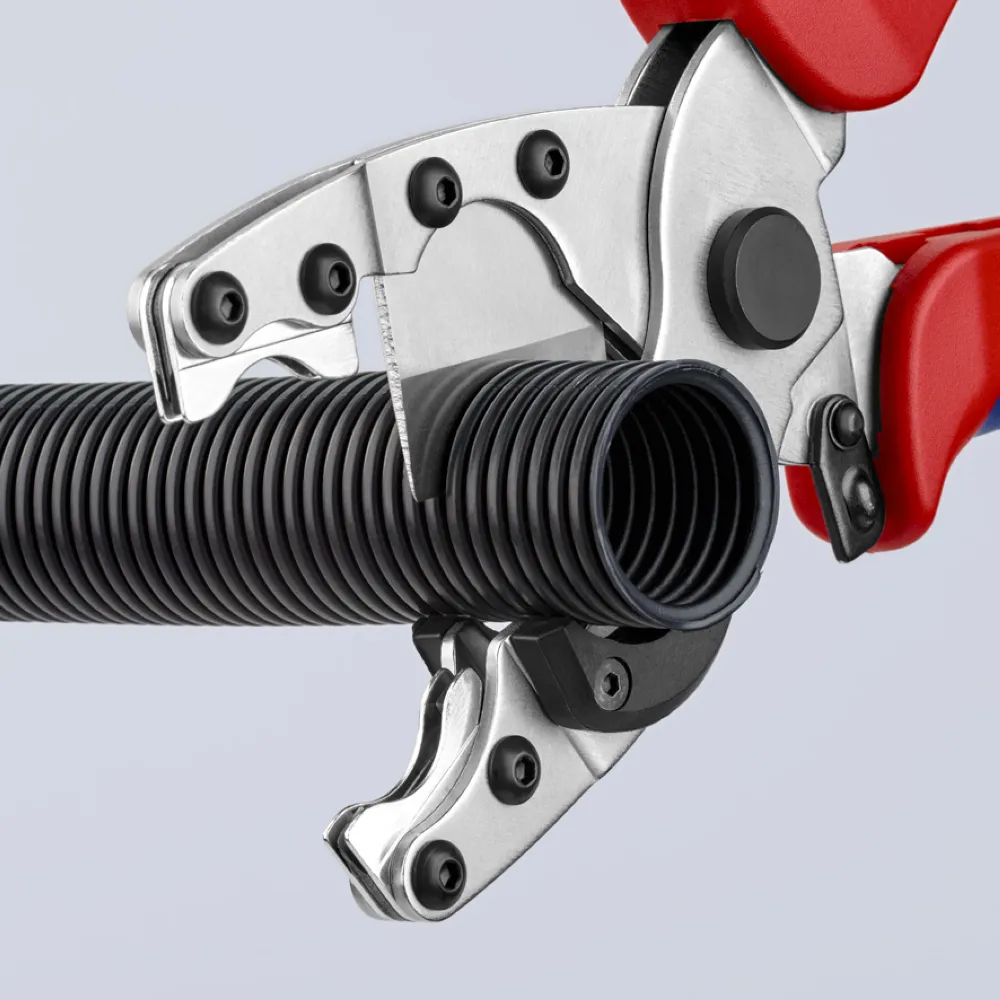

Druga strefa robocza została przeznaczona do elastycznych karbowanych rur ochronnych o średnicy Ø18–35 mm. Konstrukcja umożliwia przecięcie osłony bez wprowadzania ostrza głęboko do jej wnętrza.

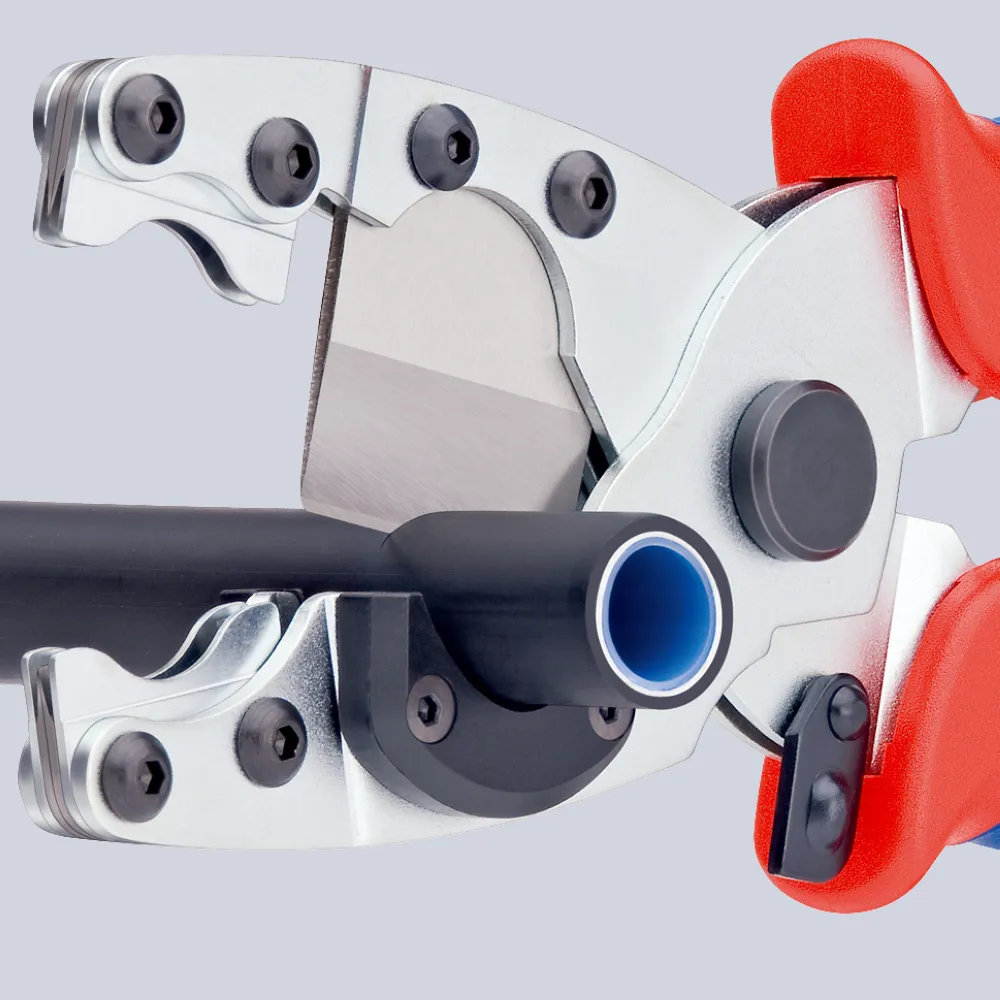

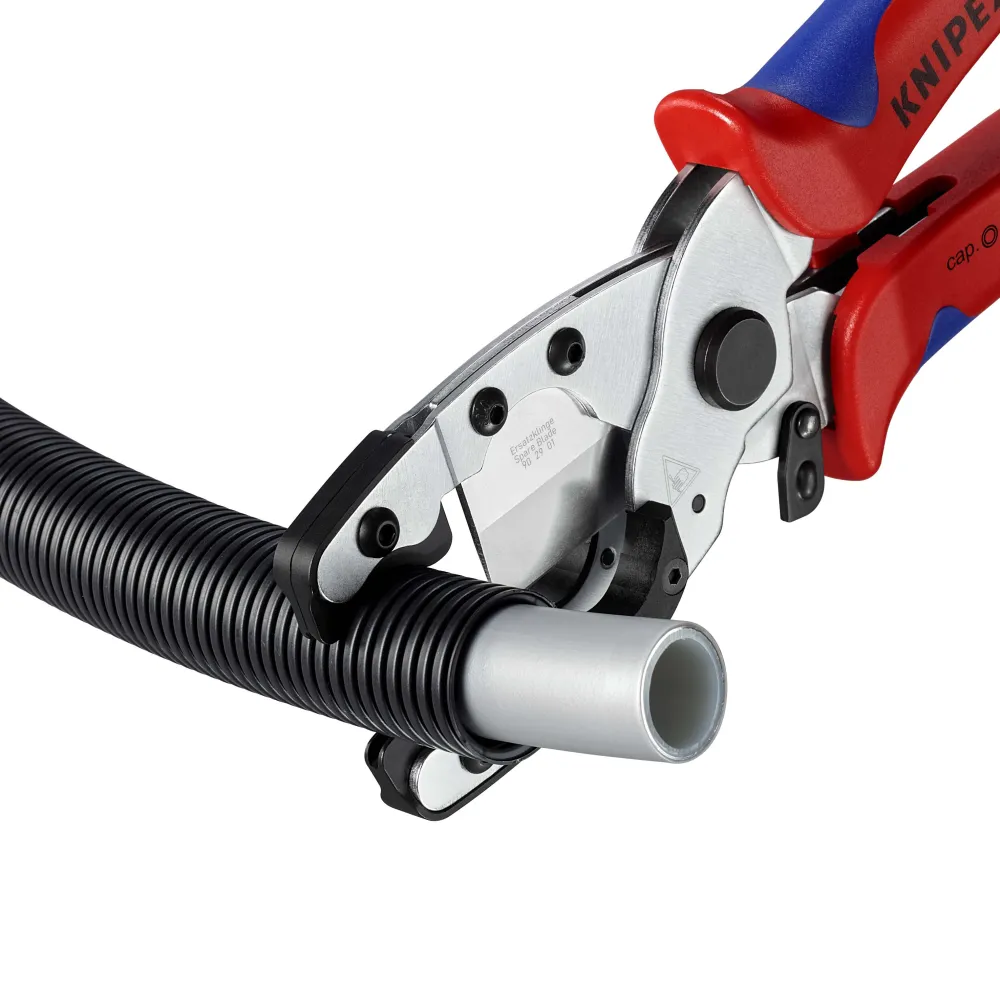

Dzięki temu przy prawidłowym użyciu można przeciąć peszel bez uszkadzania znajdującego się wewnątrz przewodu, kabla lub rury. Jest to szczególnie ważne podczas prac instalacyjnych, gdy osłona jest już założona na prowadzone medium.

Wymienne ostrza – narzędzie można serwisować

Elementy tnące 90 25 20 są wymienne. KNIPEX przewiduje osobne części zamienne dla głównego ostrza oraz dla strefy przeznaczonej do rur ochronnych.

KNIPEX 90 29 01 jest ostrzem stosowanym m.in. w modelu 90 25 20. W aktualnej wersji obcinaka para ostrzy do rur ochronnych występuje jako 90 25 20 E01. Przy starszych egzemplarzach stosowano inną parę ostrzy, dlatego przy zamawianiu części do wieloletniego narzędzia warto sprawdzić jego wersję.

Możliwość montażu trzpienia kalibrującego

Do 90 25 20 można zamontować trzpień kalibrujący KNIPEX 90 29 15. KNIPEX wskazuje go między innymi do wybranych rur kompozytowych Geberit o średnicy 11,5 i 15 mm.

Rozwiązanie pozwala połączyć etap cięcia z przygotowaniem określonego systemu rurowego do dalszego montażu.

Sprężyna rozwierająca i blokada transportowa

Sprężyna rozwierająca automatycznie otwiera narzędzie po wykonaniu cięcia i ogranicza liczbę ruchów dłoni podczas powtarzalnej pracy.

Po zakończeniu pracy obcinak można zamknąć przy pomocy blokady, co ułatwia bezpieczne przechowywanie w torbie lub skrzynce narzędziowej.

KNIPEX 90 25 20, 90 25 25 czy 90 25 40?

Modele mają podobną nazwę, ale odpowiadają na różne potrzeby instalatora.

90 25 20 ma największy sens, gdy podczas tych samych prac trzeba przecinać zarówno rury kompozytowe, jak i karbowane rury ochronne. Jeżeli praca dotyczy głównie rur kompozytowych do Ø26 mm, 90 25 25 daje mniejszy opór i mniejszą deformację. Przy rurach grubościennych Ø26–40 mm właściwym wariantem jest 90 25 40.

Zastosowanie

• instalacje sanitarne i hydrauliczne,
• instalacje C.O. i C.W.U.,
• rury kompozytowe i wielowarstwowe,
• systemy PEX-AL-PEX i podobne systemy rurowe,
• karbowane rury ochronne i peszle,
• instalacje techniczne i budynkowe,
• montaż i serwis systemów rurowych.
